In Turning, consider two main methods for the selection of geometry:
-
les Opérations Générales et les Opérations de Gorge : les profils sont nécessaires
-
les opérations d'usinage de trous : les points sont nécessaires.
|
|
Sélection de géométrie pour opérations générales et gorges

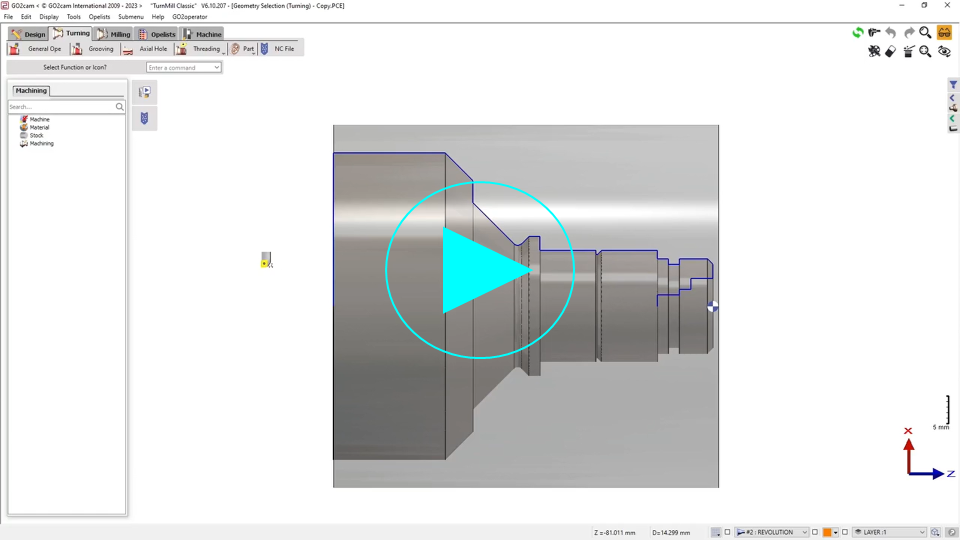

Pour créer votre cycle, la sélection de la géométrie s'effectue comme suit :
|
|
Opération Générale |

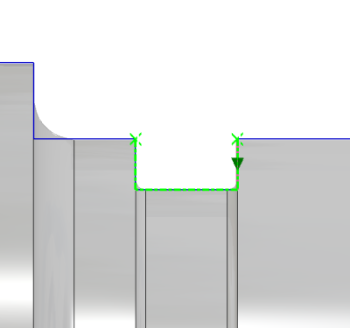

Gorge |
|

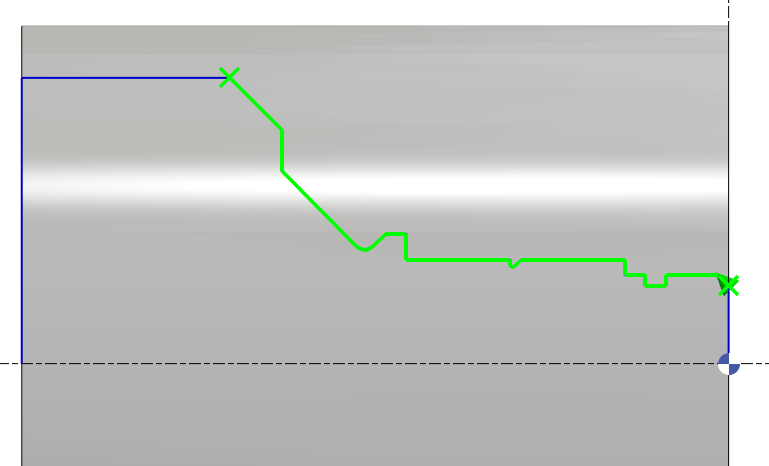

Pour créer votre cycle, cliquez d'abord sur Sélection de géométrie . Déterminez ensuite le profil à usiner en sélectionnant l'entité de départ jusqu'à l'entité d'arrivée. |
|
|
|
Validez à l'aide de la coche verte. |
|
|
|

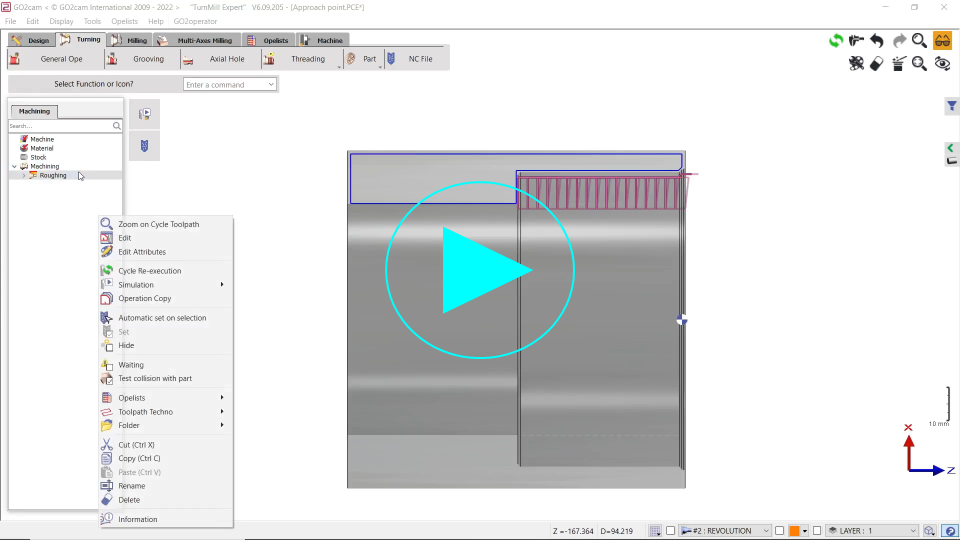

Le trajet peut également être inversé en sélectionnant l'option Suivant option. |
|
|
|
ou Précédent entité. |
|
|
|

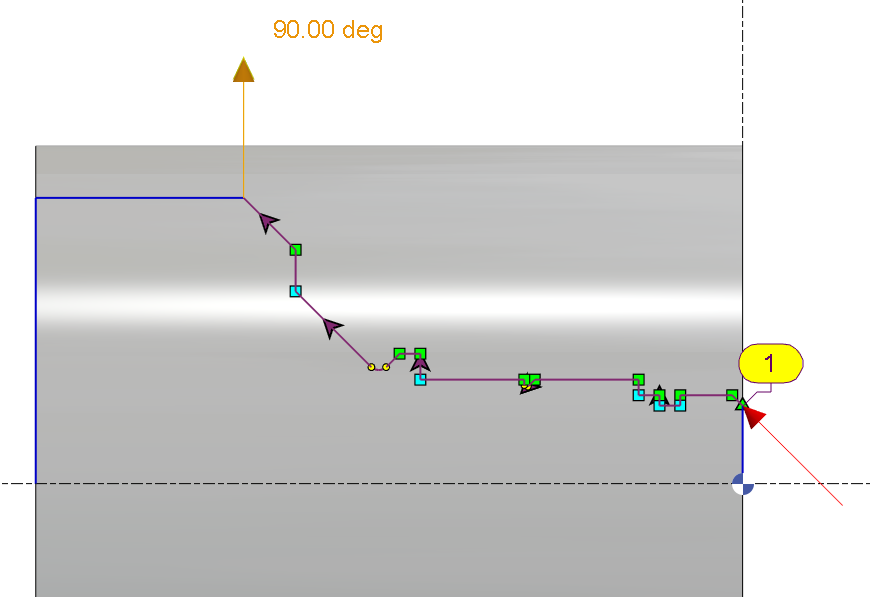

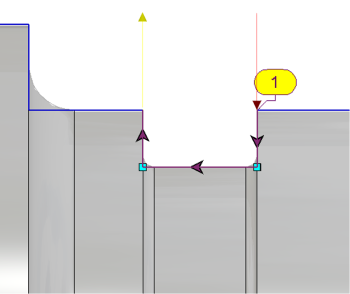

Suite à cela, les vecteurs d'approche et de retour peuvent être gérés, indiquant les chemins d'entrée et de sortie en fonction de la matière à enlever. Par défaut, les vecteurs sont orientés tangentiellement à la première et dernière entité. Ils peuvent être modifiés soit en entrant des valeurs d'angle dans les champs dédiés, soit dynamiquement à l'écran. |
|
|
Cas Particuliers
Sélection de trous
Cycles : Centrage, Perçage, Taraudage
|

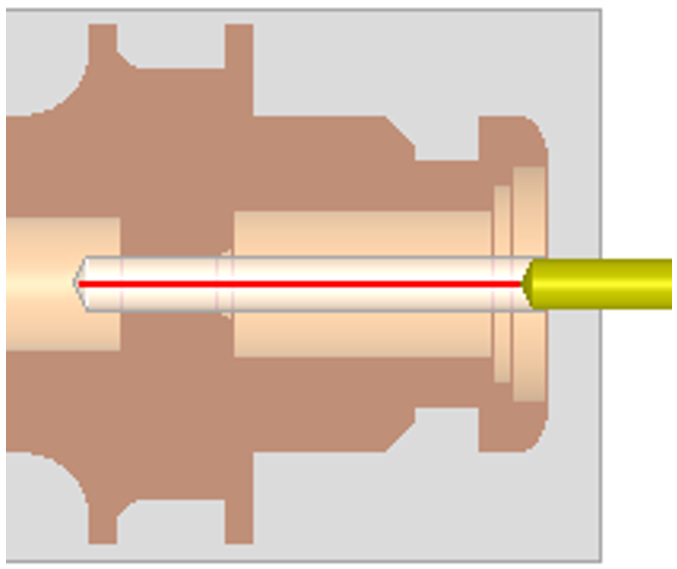

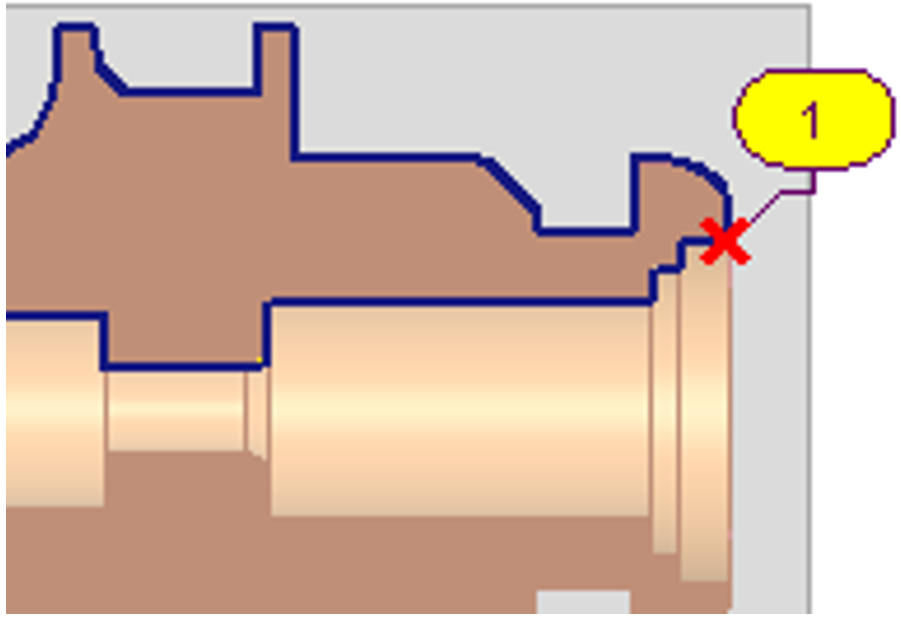

La sélection de géométrie pour ces trois cycles est spécifique : un seul point doit être indiqué. Il n'est pas nécessaire que le point soit situé sur l'axe du trou. Il peut être n'importe où sur la géométrie, comme montré sur l'image de droite. La profondeur est déterminée dans la page stratégie, avec les paramètres suivants : |
|||
|

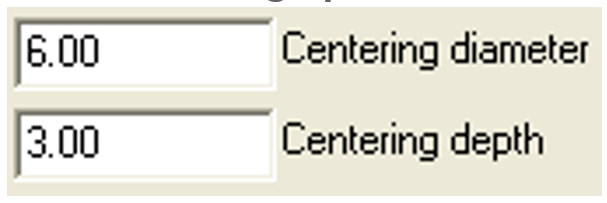

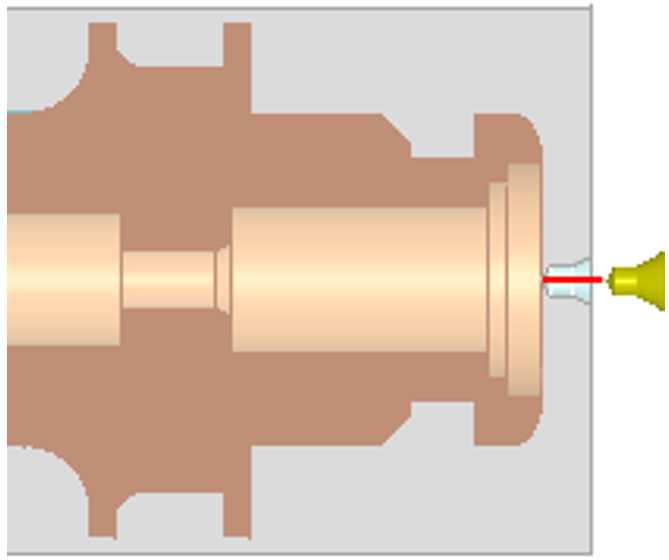

Opération de centrage : |

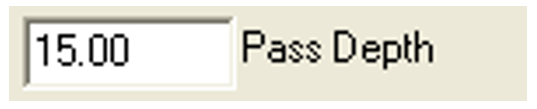

Opération de perçage : |

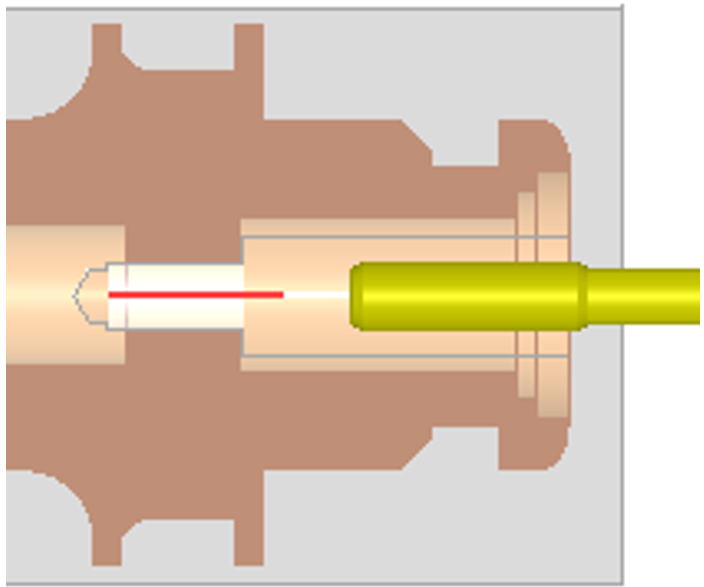

Opération de taraudage : |
|
|
|
Découper la pièce
|
La commande « Découper la pièce » est disponible dans le module Tour horizontal. Cette commande aide à gérer l'usinage de barres longues en divisant les opérations en sections. Après son application, l'arbre d'usinage organise le flux de travail pour compléter toutes les opérations d'une section avant de passer à la suivante, assurant stabilité et efficacité. Pour plus d'informations, voir cette page. |
