Nouvelle possibilité de sectionner la pièce en Z, pour appliquer les cycles d'usinage sur chacune des plusieurs zones divisées le long de Z. |
|

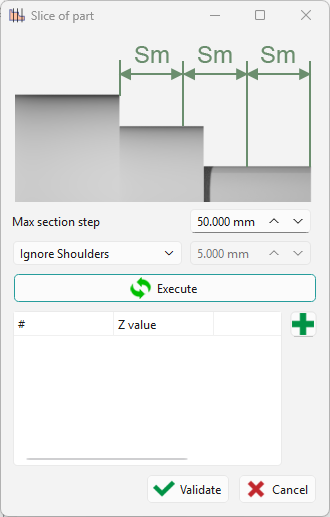

La commande est accessible par un Clic droit sur Matière dans l'arbre d'usinage. Ceci ouvre une fenêtre de dialogue. |
|
|
|
Le champ pour Pas de section maxi (Sm) permet de définir la longueur maximale en Z pour sectionner la pièce. Le champ pour Épaulement (Sh) permet de définir une valeur de tolérance pour la reconnaissance des épaulements lors du calcul de section. En définissant les valeurs et en exécutant, une table est générée dans l'espace blanc. Vous pouvez ajouter (avec la Croix Verte ), supprimer de la liste et même modifier les sections Z en changeant les valeurs dans la table . Ces changements seront appliqués dynamiquement sur la pièce.
|
|
|
|

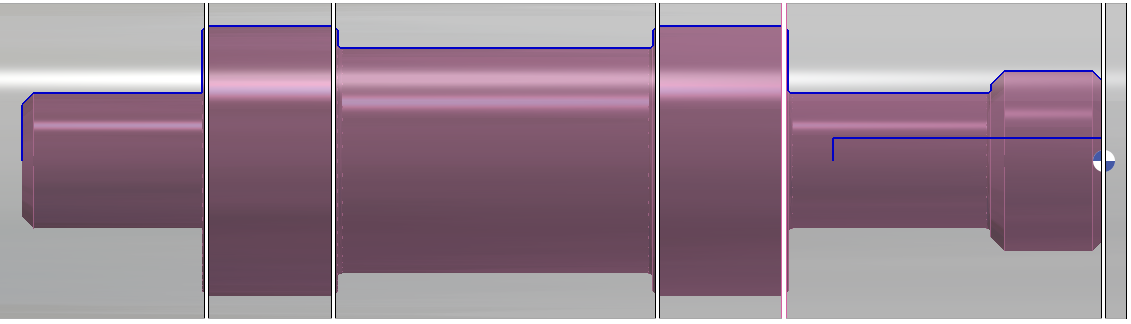

Le curseur de section peut aussi être déplacé dynamiquement sur la pièce simplement en cliquant et en le glissant à la position requise. La valeur Z dans la table s'adaptera en conséquence. |
|
|
|
Lorsque vous validez, il n'y a pas de changement visible dans la géométrie. Ces informations sont considérées uniquement lors de l'application d'une opelist automatique. Tous les cycles de l'opelist sont appliqués sur chaque section, implémentant uniquement les cycles compatibles par section.
Regardez une vidéo à droite montrant un exemple de la commande. |
|
|
|

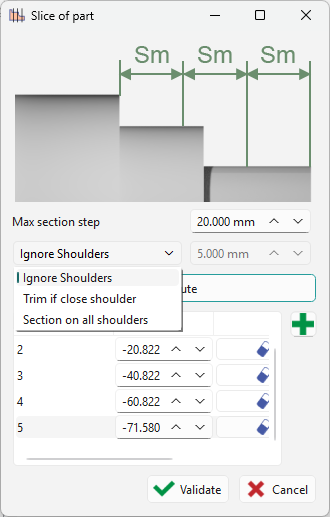

Nouvelle option dans “ Sectionner la pièce ” : vous pouvez maintenant appliquer la section à tous les épaulements.
|
