L'imbrication est un module optionnel qui permet d' optimiser le positionnement de formes multiples dans un brut. Elle est disponible en érosion fil dans le menu Conception.

Many rules are similar to the nesting option of milling: cliquez ici to get further information.

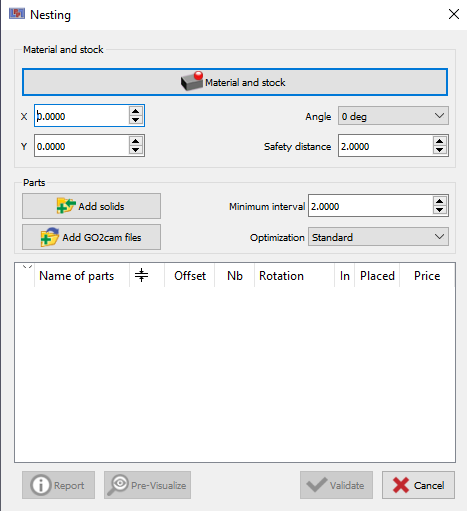

Une nouvelle Brut existant case a été ajoutée à la boîte de dialogue de la commande Imbrication.

  • Lorsqu'elle est activée, la forme de brut déjà définie dans votre fichier de projet actuel est automatiquement sélectionnée.

  • Cela offre une plus grande flexibilité dans l'utilisation des matériaux en vous permettant d'imbriquer des pièces sur des géométries de brut personnalisées ou prédéfinies, allant au-delà de la bibliothèque d'exemples.

HELP - Geometry Generalities - Nesting on Existing Stock-20251216-062738.png

Certaines règles sont spécifiques à l'érosion fil :

  • Les formes imbriquées sont obligatoirement des poinçon formes,

  • Les géométries sont des profilés 2D , (pas des solides comme en fraisage),

  • Les trous de filetage doivent avoir été définis au préalable, ils seront dupliqués lors de l'imbrication,

  • Les connecteurs n'existent pas en érosion fil.

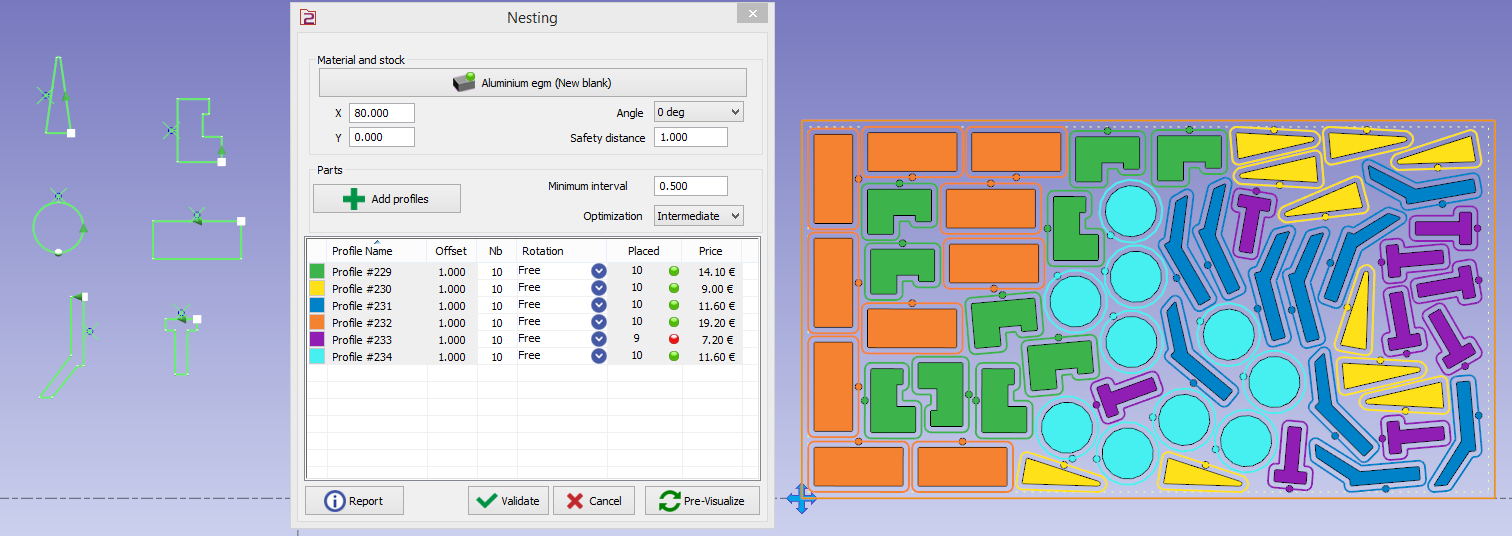

Ci-dessous un exemple de 6 formes poinçons imbriquées.

Vous pouvez travailler sur des fichiers *.PCE déjà usinés.

Cliquer sur ‘Ajouter fichiers GO2cam’ permet d'ouvrir et d'imbriquer des fichiers *.PCE.

Autres commandes

Management of stock: cliquez ici pour les détails
