Présentation

Création automatique de trous en fonction des points d'enfilage créés. Ces trous sont usinés avec l'usinage automatique dans l'environnement fraisage.

Note : cette fonction est utile uniquement si vous possédez une licence de fraisage, sinon vous ne pourrez pas usiner les entités de trous.

Dans cette situation, la solution de contournement consiste à exporter la feuille 'Table de perçage' dans les documents d'atelier pour obtenir les coordonnées des trous et les percer manuellement.

Création des perçages d'enfilage

  1. Cliquer sur la fonction

  2. Par défaut, une seule opération de perçage sera associée aux trous ; si vous souhaitez un pointage, cochez la case correspondante dans la zone de dialogue.

  3. Valider avec la coche verte

  4. La liste des points d'enfilage est affichée dans un tableau. Si le point d'enfilage a été créé manuellement ou s'il y a un problème de calcul du point d'enfilage, le diamètre et la profondeur sont affichés avec ??? .

Attention : si le point d'enfilage a été créé manuellement lors de la sélection, aucun diamètre ni profondeur ne sont associés, par conséquent aucun trou n'est créé !

Perçage des points d'enfilage

  1. Enregistrer la pièce

  2. Quitter l'environnement érosion

  3. Entrer dans l'environnement fraisage

  4. Aller dans Fraisage puis menu Trous et choisir automatique. Choisir le type d'optimisation (souvent par plan) et lancer le calcul.

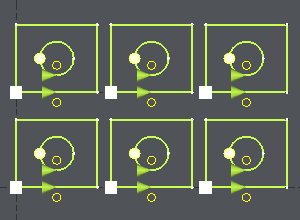

Voici un exemple de pièce d'érosion.

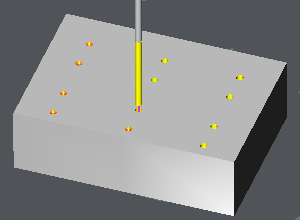

Perçage du point d'enfilage
