Réglage points de multi attaches permet de diviser une géométrie en plusieurs zones, pour usiner chaque zone indépendamment en assurant des points d'attache multiples.

Cette méthode est particulièrement utilisée pour usiner des pièces de grande taille ou des pièces profondes.

Vous pouvez regarder une vidéo en bas de page : Cliquez ici

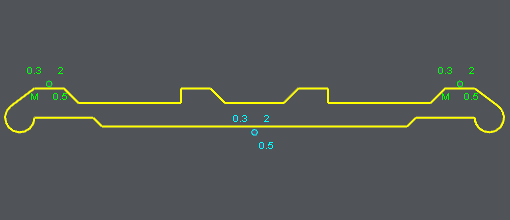

Donnez la localisation du point en entrant ses coordonnées ou en cliquant sur un point à l'écran. Si besoin (cocher la case), entrez le diamètre de la multi attache. Les points affichés montrent un 'M' pour Multiple. Sur l'image ci-dessous, les multi attaches sont réglées en vert tandis que le point d'enfilage est bleu.

Attention : définir un point d'enfilage est toujours nécessaire et obligatoire. Dans le processus de stratégie, l'usinage sera opéré en 3 zones, selon un point d'enfilage et 2 multi attaches.

i/ Retrait : mouvement du fil programmé entre chaque passe défini dans la stratégie. Cette distance évite de laisser une marque sur la pièce.

ii/ Attache et Micro attache : définition de l' attache dans les stratégies nuit et jour. Cette distance est la matière laissée lorsque vous programmez des passes partielles . Dans les stratégies nuit, la valeur peut être plus grande pour assurer la rigidité de la pièce et la qualité d'usinage car vous pouvez aussi définir une micro attache pour maintenir la pièce.

Seules les stratégies (opelist) peuvent être utilisées : l'icône est aussi située dans la barre d'outils de sélection. Cliquez dessus puis faites une fenêtre pour sélectionner toutes les multi attaches.

Vous pouvez regarder une vidéo sur Multi Attache :

Vous pouvez regarder une vidéo sur Multi Attache sur profils ouverts :
