La Barre d'état est la bande interactive en bas de la fenêtre GO2cam qui centralise les contrôles graphiques et de conception tels que les coordonnées et la grille, le plan de travail, la couleur active, les calques, les attributs, l'affichage des arêtes solides et la fenêtre d'information.

Accédez directement aux options de grille depuis la barre d'état . La boîte de dialogue de la barre d'état donne un accès direct aux paramètres de grille et aux définitions des coordonnées de conception (cartésiennes ou polaires, absolues ou relatives). Elle remplace les fenêtres contextuelles d'arrière-plan précédentes, améliorant la visibilité de la grille. Vous pouvez l'appeler avec la touche Ctrl pendant la conception de la géométrie ou lors d'autres actions.

La nouvelle Affichage de la grille adapte le pas de la grille à votre niveau de zoom et met en évidence toutes les cinquièmes lignes. Cela fournit une référence claire et sensible à l'échelle, rendant les distances et l'orientation plus faciles à lire d'un coup d'œil. Regardez la vidéo ci-dessous pour une démonstration.

Récupérer un plan

Cliquez sur un élément pour afficher son numéro de plan et le sélectionner comme plan courant.

Editer le plan courant

Modifiez le plan courant en le renommant, en le supprimant ou en changeant ses caractéristiques de création (angles, coordonnées d'origine, etc.). Vous ne pouvez pas modifier le plan DE RÉFÉRENCE.

Renommer

Un nouveau plan reçoit un numéro et un nom automatiques. Vous pouvez le renommer plus tard.

Supprimer le plan courant

Vous pouvez supprimer le plan courant sauf s'il contient des éléments ou si vous en avez créé un autre à partir de lui. Vous ne pouvez pas supprimer le plan DE RÉFÉRENCE.

Information

Affiche le nom du plan, son type et ses coordonnées par rapport au plan DE RÉFÉRENCE.

Récupérer un calque

Cliquez sur un élément pour afficher son numéro de calque et le sélectionner comme calque courant.

Choisir un calque

Ouvrez la liste des calques pour modifier le calque courant.

Renommer

Nommez le calque courant.

Gérer les calques

Ouvrez le tableau des calques pour personnaliser les fichiers de calques (*.LAY), attribuer des noms, etc.

Copier le calque courant dans…

Copiez tout le contenu d'un calque dans un autre. Sélectionnez le calque courant, cliquez sur la commande et entrez le numéro du calque dupliqué.

Entrer un numéro

Sélectionnez un calque par son numéro.

Gestion des Attributs

Les attributs courants sont définis dans la palette : couleur, type de ligne, épaisseur de ligne et numéro de calque.

Cette commande permet de filtrer les éléments par type d'attribut, par exemple pour n'afficher que les éléments rouges. Vous pouvez également récupérer les attributs existants en cliquant sur un élément avec la pipette.

Une sélection multiple est possible via une boîte de dialogue réorganisée et améliorée.

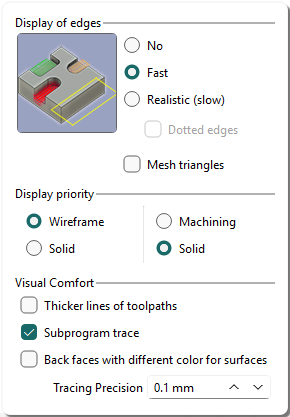

• Trois modes d'affichage des arêtes.

• La priorité d'affichage offre deux options :

  • Choisissez si vous souhaitez afficher filaire au-dessus du solide .

  • Choisissez si vous souhaitez afficher les opérations d'usinage au-dessus du solide .

• Des lignes plus épaisses indiquent les parcours outils en gras.

• Trace sous-programme : Si des copies de cycles d'usinage existent, GO2cam les affiche ou non.

• Les faces arrière utilisent une couleur différente pour les surfaces afin de les distinguer.

• Précision de tracé : Tolérance d'affichage des solides (Vous pouvez lire une FAQ sur ce sujet : cliquez ici )

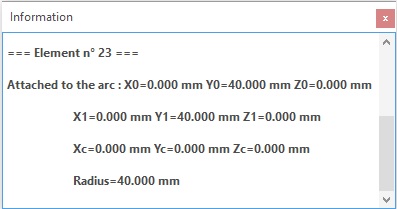

Inactif

Il n'y a pas de message.

Mis à jour

Il y a un nouveau message, cliquez sur le bouton pour le lire.

Masquer

La boîte de dialogue est ouverte. Cliquez sur le bouton pour masquer et conserver les messages.

Actif

La boîte de dialogue est fermée, mais les messages sont disponibles. Cliquez sur le bouton pour la rouvrir.
