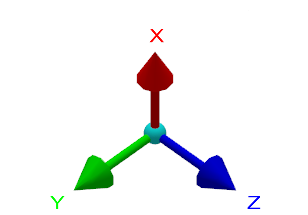

Le système interactif d'axes dans GO2cam utilise les couleurs RGB standard.
The size of the interactive axis system can be modified by going to Outils > Options > Affichage. |
|
|
|
|
Vous pouvez regarder une vidéo en bas de page : cliquez ici |
|
Le système interactif d'axes sert à quatre fins :
-
Visualise les axes XYZ du plan courant .
-
Donne accès à diverses commandes de visualisation en cliquant sur différentes parties du système d'axes
|
Origine |
Clic gauche : changer de vues Clic gauche + Ctrl : inverser la vue Clic droit : ouvrir la liste des vues |
|
Haut de la flèche |
Clic gauche : inverser la vue |
|
Corps de la flèche |
Clic gauche : rotation autour de l'axe Clic gauche + Ctrl : rotation par pas de 5° |
|
Lettre |
Clic gauche : orienter le vecteur vers l'avant Clic gauche + Ctrl : inverser la direction |
3. Accéder aux vues existantes
Clic droit sur l' origine du système interactif d'axes pour visualiser les vues existantes. Vous pouvez aussi appuyer sur F8 .
Cette boîte de dialogue apparaît :
4. Création de plans
Faire glisser l'origine du système interactif d'axes sur une surface de solide crée automatiquement un nouveau plan, vous permettant de sélectionner l'emplacement de l'origine.
Après avoir placé le système sur un point ou un plan, une boîte de dialogue vous invite à positionner le plan :
Pour plus d'informations sur la création de plans, voir cette page pour savoir comment créer des plans de travail .
|
|
Vous pouvez regarder une vidéo sur le système interactif d'axes :
|
