Cette barre verticale permet d'accéder rapidement aux options d'affichage des éléments dans la zone de travail :

• On the top is the Cacher/Montrer les détails [1] et dialogue des filtres [2] , which enables to hide geometric elements by type, by color, by layer, etc.

• Ci-dessous les onglets d'affichage des éléments considérés comme « majeurs », à savoir le solide [3] , le brut [4] , the symbols (vices, clamps…) [5] , and the tools [6] . Those buttons enable to hide/display those elements and to manage their transparency with a single click.

Vous pouvez voir une vidéo sur l'utilisation des Filtres en bas de page : Cliquez ici

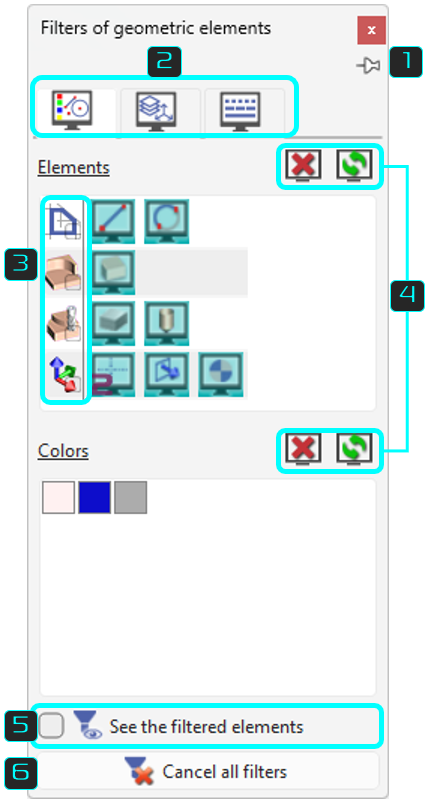

Épingler le filtre pour qu'il reste visible à l'écran.

3 onglets géométriques principaux

• Éléments & Couleurs : cacher des éléments ou une couleur spécifique (ex: tous les éléments bleus).

• Calques & Plans : cacher des éléments appartenant à des calques ou des plans sélectionnés.

• Lignes (Types & Épaisseurs) : cacher des éléments par type de ligne ou épaisseur.

Filtrer par famille d'éléments

• 2D

• 3D

• Usinage

• Plans de travail

Annuler : réinitialise tous les filtres pour le type de filtre actuel.
Inverser le filtre : inverse l'affichage des éléments qui ont été filtrés.
Exemple : filtrer par bleu, puis inverser pour n'afficher que les éléments bleus.

Afficher uniquement les filtrés éléments :
Si cochés, les éléments filtrés restent visibles mais inactifs (non sélectionnables).

Annuler tous les filtres :
Réinitialise tous les filtres définis dans le dialogue et annule également toutes les Cacher actions (du menu Édition et des menus contextuels).

Vous pouvez voir une vidéo démontrant la capacité : Annuler tous les Filtres.

Chaque type d'élément a sa propre icône. Les éléments actifs ont leur icône en couleur et enfoncée (en bleu). Pour filtrer un type d'élément, par exemple les cotes, cliquez sur l'icône et elle devient grise.

Si une 'famille' est décoché : tous les éléments sont visibles.

Si une 'famille' est coché : tous les éléments sont cachés.

Un tiret est affiché Si les éléments d'une famille sont soit cachés, soit sélectionnés.

Pour l'électro-érosion fil :

Dans le Dialogue des Filtres, il y a une entité spécifique pour « Point d'enfilage », permettant de les distinguer des points géométriques.

Cliquez sur la boîte de couleur pour que tous les éléments de cette couleur soient filtrés. Une icône « Utilisateur » apparaît alors, pour montrer le nouveau statut.

Cas particuliers :

• 2 icônes de couleur sont spéciales car elles sont toujours attribuées à un type d'élément : les éléments illimités (ligne, cercle) et les cotes.

• Parfois, une icône « Avertissement » apparaît sur une boîte de couleur. Cette icône indique que certains éléments de cette couleur ont été filtrés par un autre type de filtre (type de ligne, type d'élément, etc.).

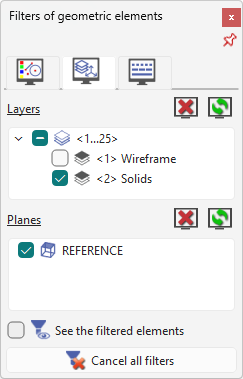

Pour filtrer par plans et calques , décochez simplement la case correspondante.

Tous les éléments appartenant au plan ou au calque désélectionné ne sont plus accessibles.

Dans l'exemple de droite, tous les éléments du Calque 1 « Filaire » sont filtrés.

Parfois le « 2 » de GO2cam apparaît sur un type d'élément. Il montre qu'un filtre automatique est actif. L'utilisateur peut annuler ce filtre automatique et choisir ensuite de voir ou non l'élément. Par conséquent, il y a 3 niveaux de filtres, expliquons-le avec le brut :

Mode automatique : GO2cam filtre le brut dans les menus géométriques et le montre en usinage.

Mode utilisateur : l'utilisateur choisit de voir le brut à tout moment.

Mode utilisateur : l'utilisateur choisit de filtrer le brut à tout moment.

Les filtres automatiques s'appliquent sur plusieurs types d'éléments :

• Les lignes, filtrées en usinage,

• Les axes, filtrés en usinage,

• Le brut, filtré en géométrie,

• Les symboles, filtrés en géométrie.

Les systèmes d'axes des plans ont un comportement différent :

En mode automatique, le système d'axe du plan courant est toujours affiché.

En mode actif, les systèmes d'axes de tous les plans sont visibles,

En mode inactif, il n'y a aucun système d'axe visible.

Ces éléments sont les solides , le brut , le symboles (étaux, brides…), et les outils . Les onglets d'affichage sont contextuels, ils apparaissent uniquement si les éléments existent. Ils dépendent également de toute action dans les filtres : si un élément est filtré, l'onglet d'affichage correspondant disparaît !

2 actions sont possibles sur les 4 éléments :

• Un clic gauche sur l'icône de l'élément permet de le cacher (et de le montrer). Par défaut l'élément est visible, lorsqu'il est caché l' icône nuage est positionnée dessus.

Visible

Caché

• un clic milieu sur l'icône de l'élément permet d'activer la transparence . La petite flèche devient verte pour indiquer le changement.

En cliquant sur cette flèche , verte ou bleue :

• vous pouvez accéder à un curseur pour ajuster la intensité de transparence .

• La case à cocher sert à activer/désactiver la transparence.

• Vous pouvez aussi cliquer directement sur la flèche lorsqu'elle est bleue pour activer et ajuster la transparence.

In turning, the slider bars for part and stock also provide access to the defined Vue en coupe . The section is always done on the 2 elements at the same time.

Vous pouvez voir une vidéo sur l'utilisation des Filtres :
