Problème

GO2cam est plus lent qu'avant. Que puis-je faire ?

Solution

Une des raisons peut être un problème dans le répertoire utilisateur; pour le corriger, lancez l'utilitaire DelUserConfig.exe, accessible :

• Directement dans le répertoire de GO2cam.exe.

• Via Windows : Menu Démarrer → Toutes les applications → GO2camV612 → DelUserConfig ou en le tapant simplement dans la barre de recherche du Menu Démarrer.

Si cette action ne résout pas le problème de lenteur, merci de contacter votre revendeur.

Problème

J'ai un crash pendant la simulation ! Comment le corriger ?

Solution

Ce crash est très rare ; il n'arrive que pour les utilisateurs possédant une carte graphique nvidia RTX A2000 .

Ce bug apparaît avec une mise à jour du driver de carte de mars ou avril 2025. Pour le corriger, il faut télécharger une version précédente du driver, de janvier ou février 2025 par exemple : allez sur le site nvidia.

Question

Puis-je travailler dans le même projet avec plusieurs unités différentes dans GO2cam ?

Solution

Oui, c'est possible. Nous pouvons lister différentes situations où l'utilisateur a besoin de travailler avec plusieurs unités :

• travailler en pouces pour concevoir la pièce et programmer le parcours outil mais en utilisant des bibliothèques d'outils qui sont en mm. C'est très facile de procéder, en changeant simplement les unités dans la boite de dialogue de choix d'outil.

• travailler dans une unité mais importer des fichiers CAO définis dans une autre unité.

• dessiner dans une unité mais avoir l'esquisse définie dans une autre unité !

• …

C'est pourquoi il est si important d'avoir l' unité affichée dans les champs des boites de dialogue des cycles géométriques mais aussi des cycles d'usinage. Ce n'est pas seulement informatif, vous pouvez taper l'unité dans les champs pour procéder à une conversion !

Par exemple, nous créons ici une ligne en entrant 3.5 in , ce qui est converti automatiquement en 88.90 mm .

Problème

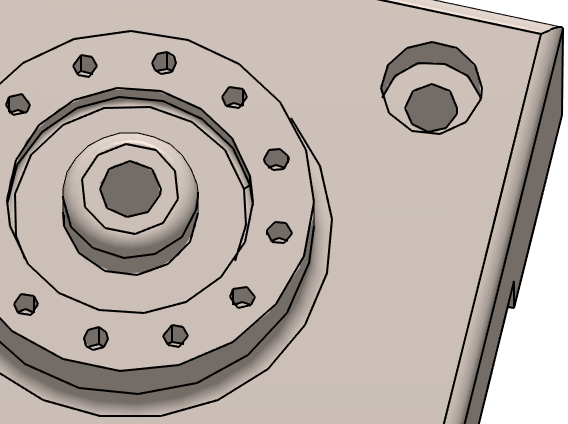

Les cercles et cylindres sont facetté !

Solution

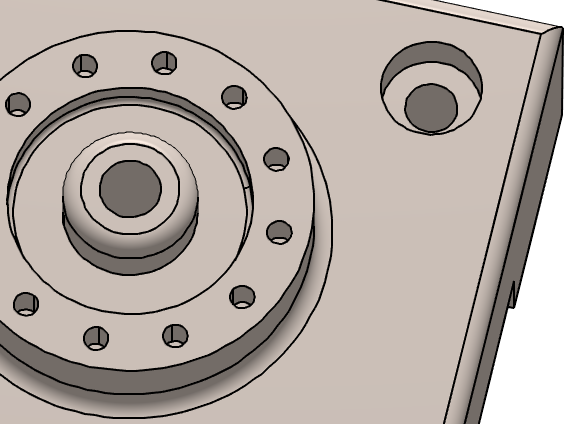

Vous devriez modifier la Précision de tracé.

Vous pouvez la trouver en bas à droite et aussi dans Outils>Options>Entités

Problème

Parfois, les 'textes' dans les dialogues d'usinage sont partiellement cachés !

Solution

Cela peut arriver si la Carte Graphique en charge est la carte graphique intégrée !

Nous vous conseillons de basculer sur votre carte graphique haute performance, Nvidia ou autre.

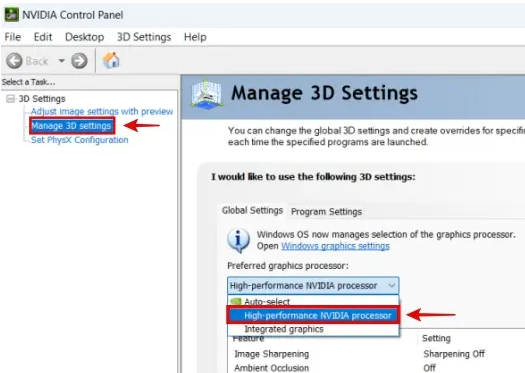

Méthode 1 : vous pouvez choisir la carte graphique par défaut pour toutes les applications en une seule fois,

• clic droit sur le bureau

• choisir la configuration graphique

• ouvrir la page ‘Gérer les paramètres 3D’

• Processeur graphique préféré : sélectionner ‘Processeur NVIDIA haute performance’

• cliquer sur APPLIQUER

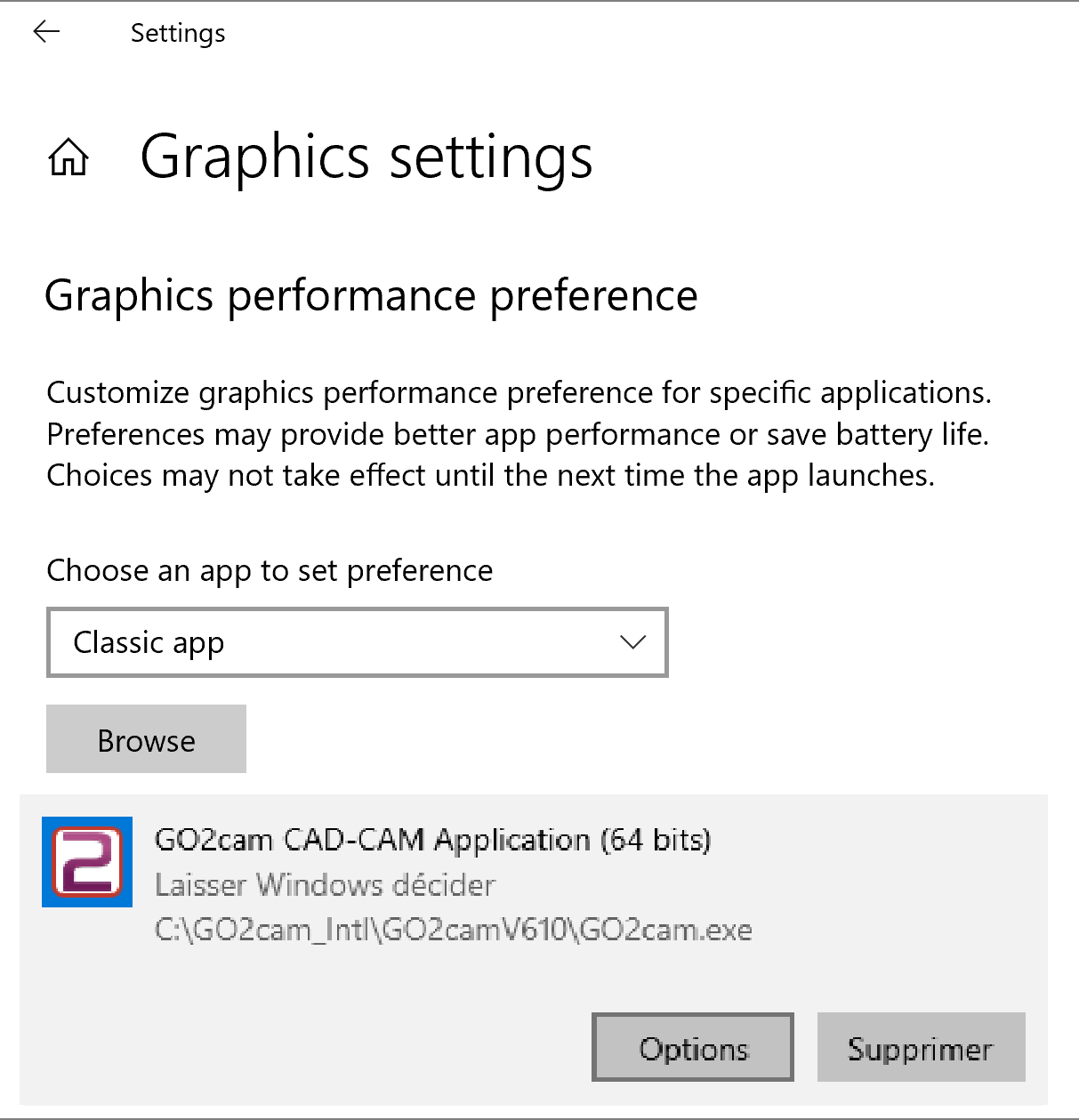

Méthode 2 : vous pouvez sélectionner la carte graphique pour chaque application , une par une.

• ouvrir la boite de dialogue Paramètres Windows,

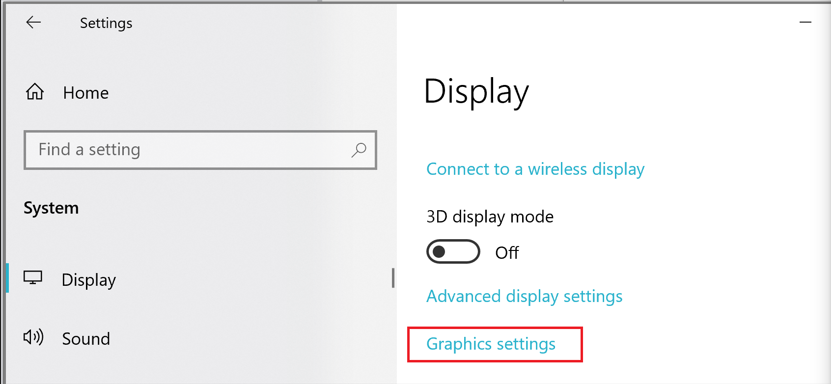

• choisir Système puis Affichage

• en bas de la page, choisir Paramètres Graphiques

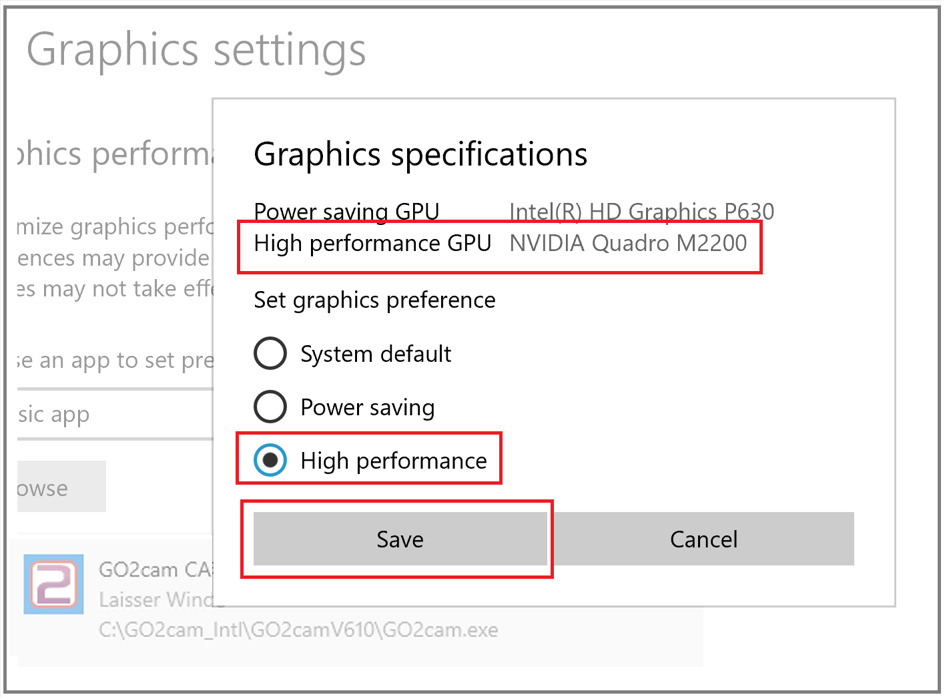

• cliquer sur Parcourir et sélectionner le fichier exécutable de GO2cam

• sélectionner ‘Haute Performance’ puis Enregistrer.

Problème

Pendant la simulation, les trous ne sont pas précis, ils montrent un hexagone au lieu d'un cercle.

Solution

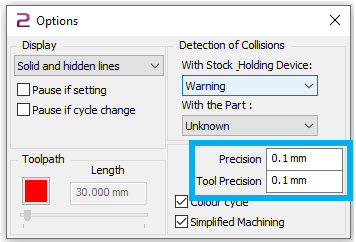

Nous avons deux manières de contrôler la précision pendant la simulation :

• Précision : Pour un affichage solide

• Précision Outil : Précision de l'outil affectant la précision de l'enlèvement de matière.

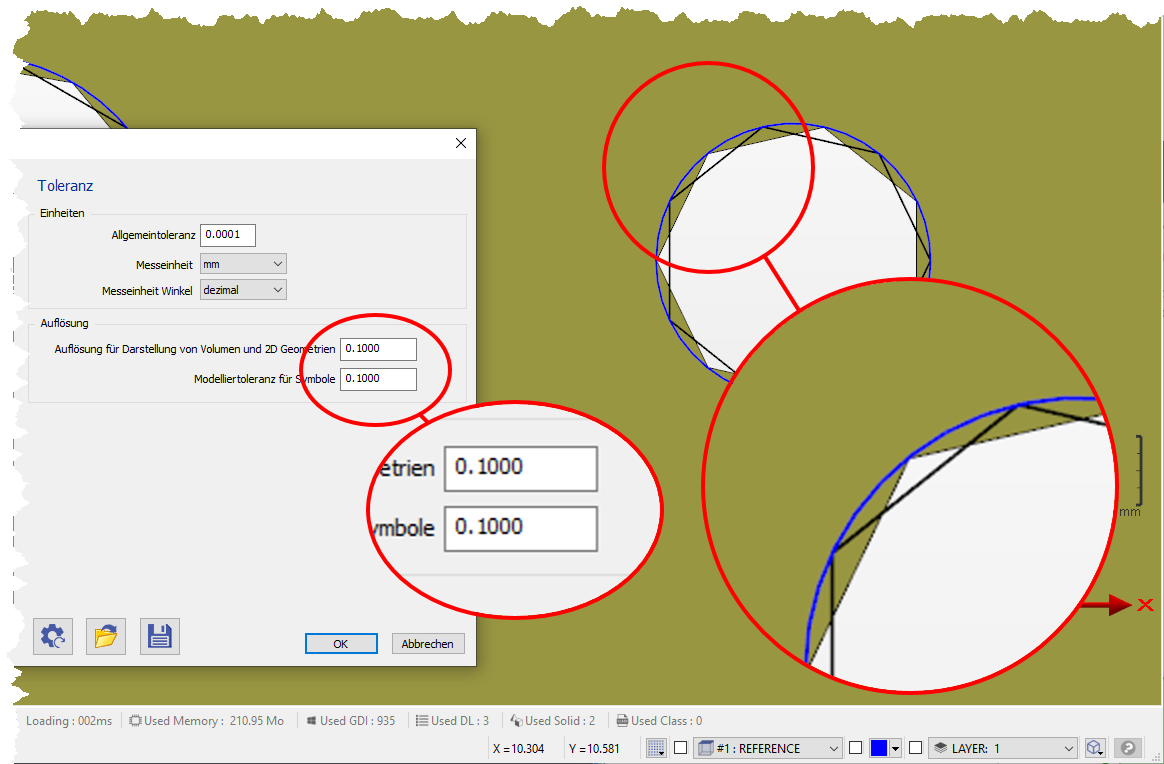

Ici, nous avons un composant avec une tolérance de 0.1 mm est affiché sur la base de la tolérance d'affichage.

Le cercle 2D bleu est inclus en comparaison, de sorte que le calcul de l'affichage du modèle solide sous forme d'approximation du cercle par segments de droite est très bien reconnaissable.

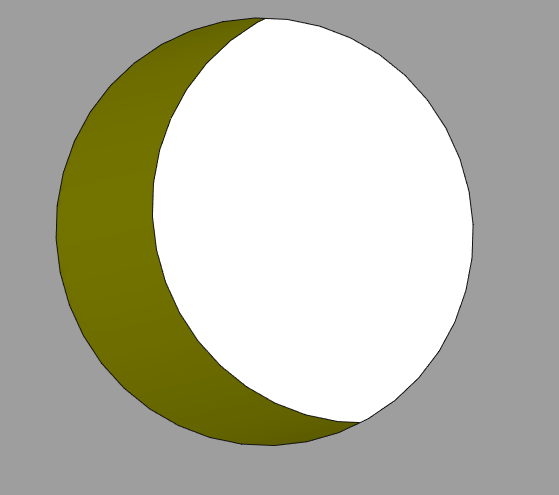

En changeant la précision à 0.01 mm pour la précision et la précision outil, vous obtiendrez une représentation plus lisse du cercle.

Que vous choisissiez une tolérance grossière de 0.1 ou plus fine de 0.01 est quelque chose que vous devez décider vous-même dans le contexte de la taille du composant actuel.

Plus la plus fine la tolérance, plus longtemps les temps de simulation.

Problème

Lorsque je fais la mise à jour vers GO2cam V6.10, je ne peux utiliser ni les menus et barre d'outils que j'avais personnalisés dans ma version précédente !

Solution

• Plus la emplacement des fichiers créés par la commande Personnalisation des menus et Personnalisation de la barre d'outils a changé à partir de GO2cam V6.10. Les fichiers sont maintenant sauvegardés dans le répertoire ‘ ini ’, comme tous les autres fichiers utilisateur définis dans le logiciel.

• Pour Personnalisation des menus :

  • Copiez vos fichiers du répertoire ‘ Dat ’ des versions GO2cam V6.09 et antérieures,

  • Collez les fichiers dans le répertoire ‘ ini ’ de GO2cam V6.10.

• Pour Personnalisation de la barre d'outils (les noms de fichiers ont changé à partir de V6.10) :

  • vous pouvez copier vos fichiers du répertoire ‘ Dat ’ des versions GO2cam V6.09 et antérieures,

  • collez les fichiers dans le répertoire ‘ ini ’ de GO2cam V6.10,

  • renommez les fichiers en appliquant la correspondance des noms donnée dans le tableau ci-dessous :

Nom V6.09

Nom V6.10

Correspond à…

TBR_SPD0.USR

tbr_product_mill_classic.usr

Fraisage Classique

TBR_SPD2.USR

tbr_product_edm_classic.usr

Érosion Classique

TBR_SPD3.USR

tbr_product_turnmill_classic.usr

Tour/Fraisage Classique

TBR_SPD4.USR

tbr_product_mill_expert.usr

Fraisage Expert

TBR_SPD5.USR

tbr_product_document_model.usr

Document d'atelier utilisateur

TBR_SPD6.USR

tbr_product_drawing.usr

Mise en plan

TBR_SPD12.USR

tbr_product_turnmill_expert.usr

Tour/Fraisage Expert

TBR_SPD16.USR

tbr_product_andrea.usr

Fraisage Classique + Tête à aléser

TBR_SPD17.USR

tbr_product_swissturn_classic.usr

Décolletage Classique

TBR_SPD18.USR

tbr_product_swissturn_expert.usr

Décolletage Expert

Question

Je n'ai qu'une seule machine , puis-je l'avoir toujours chargée dans GO2cam ?

Solution

Oui, c'est possible. Pour cela, allez dans Outils>Options>Usinage , et vous pourrez choisir un fichier machine comme machine par défaut . Chaque fois que vous entrerez dans GO2cam, le fichier machine sera déjà chargé.

Vous pouvez faire exactement la même chose avec un fichier matière pour les conditions de coupe.

Problème

J'importe un fichier CAO de 5Mo , mais après avoir travaillé dans GO2cam et sauvegardé le fichier, il dépasse 200 Mo , Pourquoi ? Puis-je réduire la taille du fichier *.PCE ?

Solution

La plupart du temps, la taille du fichier *.PCE est en relation avec les solides 3D de la pièce et surtout du brut.

Plus la polyèdre du brut est archivé à chaque étape d'usinage et si le brut est un peu complexe et contient plusieurs faces, la taille du fichier peut augmenter très rapidement !

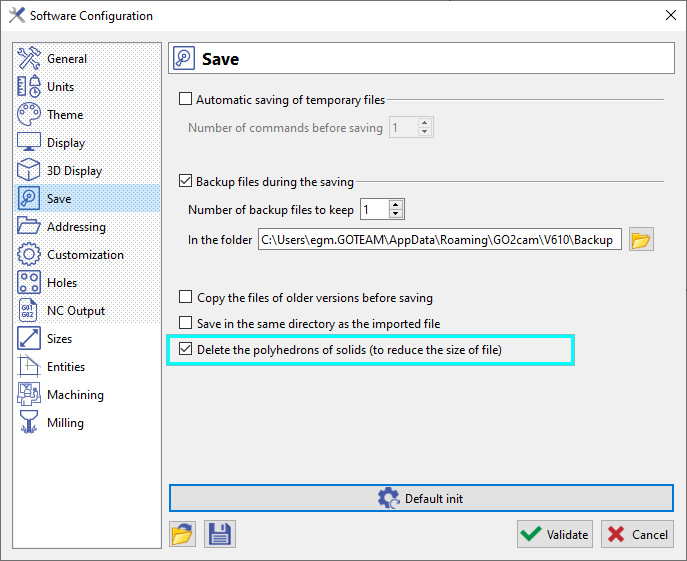

Pour faire face à cette situation, une option permet de définir un autre type de calcul, en supprimant les polyèdres intermédiaires et en ne gardant que le dernier. Allez dans Outils/Options, puis la page ‘ Sauvegarder ’:

Question

Comment puis-je envoyer rapidement et facilement mon fichier de travail incluant le .PCE et tous les fichiers outils, opelists, machine, etc ?

Solution

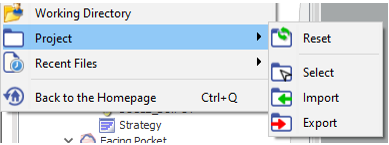

Il est très facile d'envoyer ces fichiers dans un seul package. Sous le menu texte Fichier, sélectionnez Projet puis Exporter. Cela sauvegardera la pièce courante avec toutes les données relatives (machine, outils, symboles, post-processeur, etc.) dans un fichier projet avec l'extension .GMZ.

Ce fichier .GMZ peut ensuite être ouvert sur un autre PC avec la fonction Importer et avoir l'état du fichier de travail exactement comme celui du créateur.

Pour plus d'informations sur le Projet et ses fonctions, cliquez ici.
