Comment obtenir le centre d'un cercle ou d'un arc ? |
|
Vous devez utiliser les Ctrl et Maj touches du clavier et cliquer sur le cercle ou l'arc. Le point ou l'élément que vous créez est attaché au centre du cercle ou de l'arc. |
|
Puis-je valider rapidement une création géométrique? |
|
|
Oui, congés filaires et chanfreins avoir un raccourci pratique mais caché raccourci pour la validation : il suffit de cliquer dans le fond pour confirmer la construction.
|
|
|
Puis-je trouver le point d'intersection entre 2 droites ou arcs ou autres éléments ? |
|
|
Oui, lors de l'utilisation de la commande point, il suffit de cliquer sur les 2 éléments, qu'il s'agisse de droites, d'arcs ou d'arêtes dans le cas des solides et le point d'intersection sera créé. Voir la vidéo pour un exemple.
|
|
|
Dans mon modèle solide, certains les trous sont reconnus comme des cylindres et ne peuvent pas être sélectionnés pour l'usinage. Comment puis-je résoudre ce problème ? |
|
|
Vous pouvez changer le type d'élément de cylindre à trou dans la commande appelée ‘ Analyse solide ’ La vidéo ci-dessous a été réalisée en V6.09, l'emplacement de la commande a changé en V6.10 : elle se trouve maintenant dans le menu Solide>Features. |
|
|
Quand je modifier une valeur entre 2 faces d'un solide , j'aimerais appliquer la modification symétriquement ! Comment puis-je faire ? |
|
|

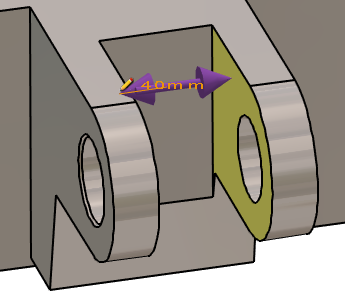

La commande Contrôle permet de modifier certaines dimensions et aussi d'ajouter des tolérances. Cliquez sur la dimension pour ouvrir une petite boîte de dialogue appelée RapidEdit :
|
|
|

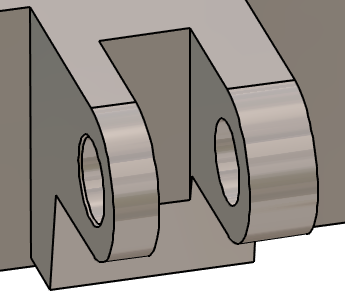

Si l'utilisateur modifie une valeur entre 2 faces ou dans une cavité , par défaut une seule face est déplacée ! Ceci est dû au fait que cette icône est positionnée ainsi, avec le 1 flèche :
|
|
|

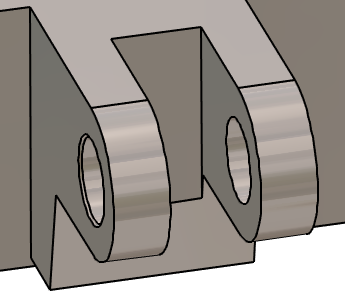

En cliquant sur cette icône, vous passez en mode symétrique , où la modification sera appliquée sur les deux faces ! L'icône affiche maintenant 2 flèches :
Cliquez ici pour plus d'informations sur Le Contrôle |
|
|
Comment dessiner une vue de détail avec un changement d'échelle ? |
|
|

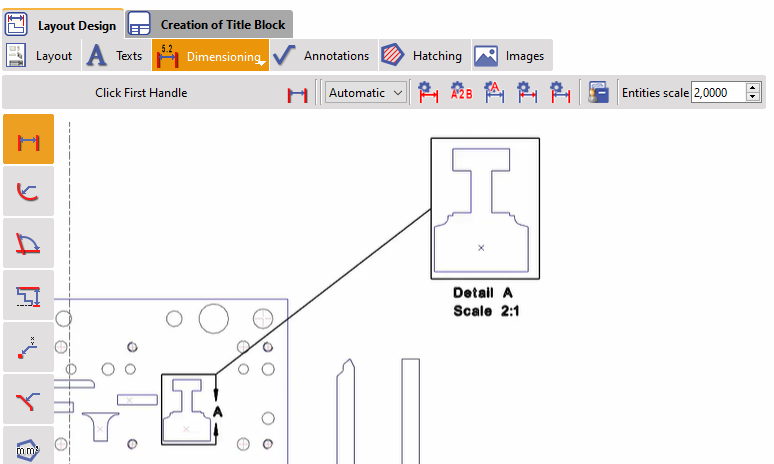

Pour commencer, vous devez créer le cadre de la vue de détail. Ensuite, vous pouvez dupliquer le cadre et la géométrie incluse et le redimensionner. Note : si vous souhaitez définir des dimensions pour cette vue de détail, vous pouvez le faire et définir échelle des entités à 2.
|
|
|
Comment puis-je déconnecter 2 pièces séparées sur un seul solide ? |
|
|
Si des pièces distinctes d'un seul solide sont reconnues, la commande 'Exploser' est fournie dans le menu contextuel du clic droit, ce qui sépare le solide en différents objets.
Regardez une vidéo à droite montrant un tel exemple. |
|
