Les stratégies sont similaires aux gammes mais applicables à l'électro-érosion. Elles sont une combinaison d'opérations :

• Passes multiples,

• Formes multiples,

• Optimisation pour travaux de jour et de nuit.

Travailler avec des stratégies présente plusieurs avantages :

Gain de temps

Appliquer une stratégie signifie seulement sélectionner la géométrie sur laquelle baser le parcours outil.

Sécurité

Appliquer des opérations déjà testées et validées

Sauvegarde du savoir utilisateur

La possibilité de créer une bibliothèque de stratégies personnalisées permet à l'utilisateur de préserver et partager les pratiques d'usinage au sein de l'entreprise. Tout programmeur peut appliquer ces stratégies, même sans formation logicielle approfondie, garantissant ainsi que le savoir-faire reste disponible et cohérent, même en cas de changement de personnel.

Techniques d'érosion

Les stratégies prennent en compte le travail de l'opérateur d'érosion et les caractéristiques techniques de l'électro-érosion.

Points d'enfilage

Distance de retrait, valeur de chute, et valeur de micro-chute. Cliquez ici pour plus de détails sur le point d'enfilage.

Regardez une vidéo présentant une introduction à ces prérequis.

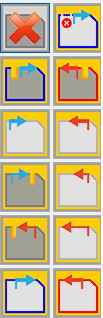

Types de parcours outils

Chaque opération doit être définie avec un type de parcours outil ; découpe partielle, découpe inverse, découpe de chute, et autres.

Convention de couleur : bleu dans le sens du profil / rouge est inversé.

Spécifique stratégie

• Répétition des opérations, réglages d'optimisation, et conditions de coupe au sein même de la stratégie.

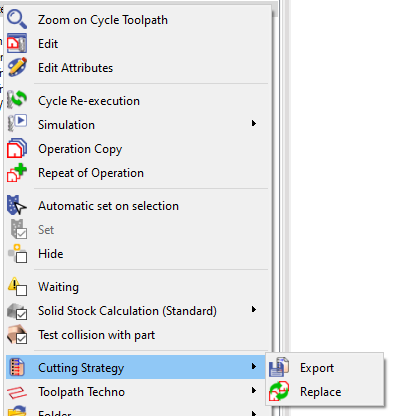

1/ Sauvegarde à partir d'une pièce existante :

• Sélectionnez les opérations désirées d'une pièce précédemment usinée.

• Clic droit et choisissez "Stratégie de coupe > Exporter."

• Ceci charge directement la stratégie dans le gestionnaire pour personnalisation.

• Ajoutez/modifiez les passes et stratégies dans le gestionnaire et les paramètres.

• Validez pour sauvegarder la stratégie.

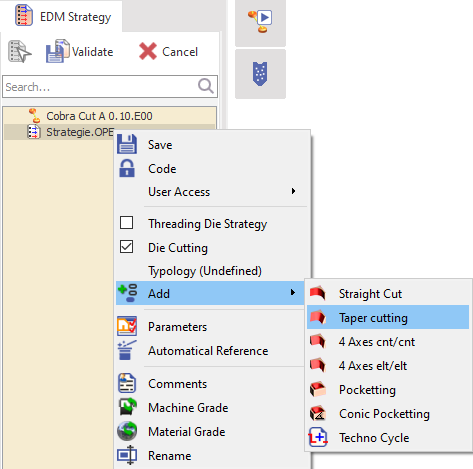

2/ Création à partir de zéro :

• Allez dans "Stratégies > Créer."

• Sélectionnez le fil

• Ajoutez manuellement des parcours outils et des passes de coupe et définissez les paramètres.

• Validez pour sauvegarder la stratégie.

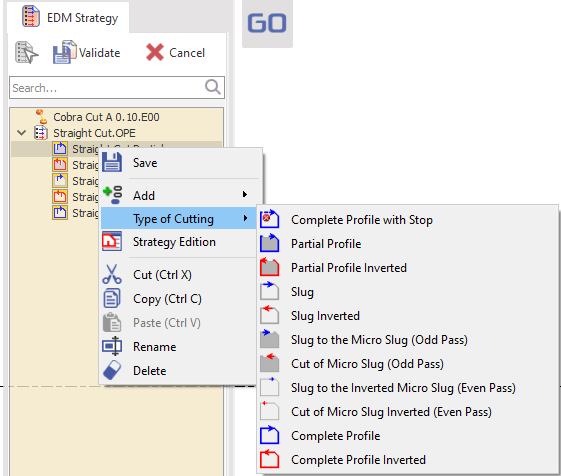

3/ Modification d'une Stratégie Existante :

• Allez dans "Stratégies > Modifier."

• Chargez un fichier OPL existant et apportez des modifications telles que la suppression, l'ajout de parcours outils, ou la modification des paramètres.

• Validez pour sauvegarder et écraser la stratégie existante ou renommez-la pour une autre stratégie.

Regardez une vidéo à droite qui démontre les trois méthodes.

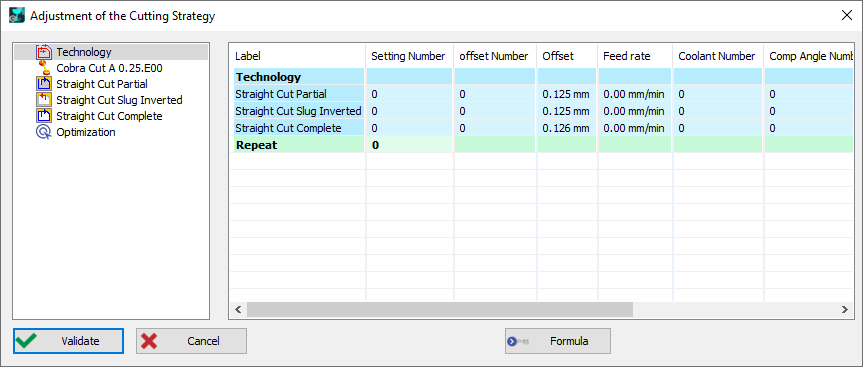

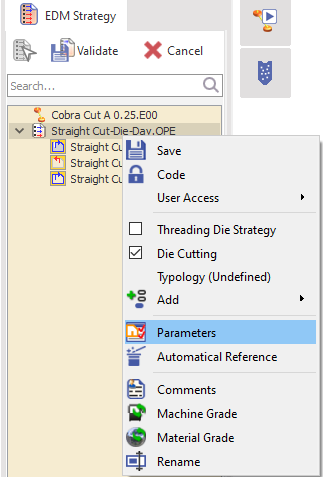

Accédez à la fenêtre en cliquant droit sur le nom de la stratégie dans le gestionnaire et en sélectionnant Paramètres.

Technologie

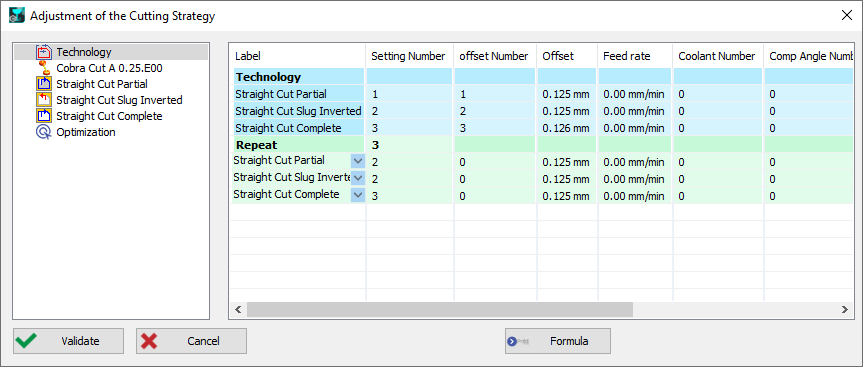

Les technologies disponibles sont basées sur la liste des opérations définies dans la stratégie. Le paramètre le plus intéressant ici est la répétition. Ceci permet de générer des répétitions des opérations dans la stratégie. Par exemple, si trois répétitions sont définies, trois opérations peuvent être sélectionnées et le nombre de répétitions défini.

Regardez une vidéo sur la stratégie de nuit.

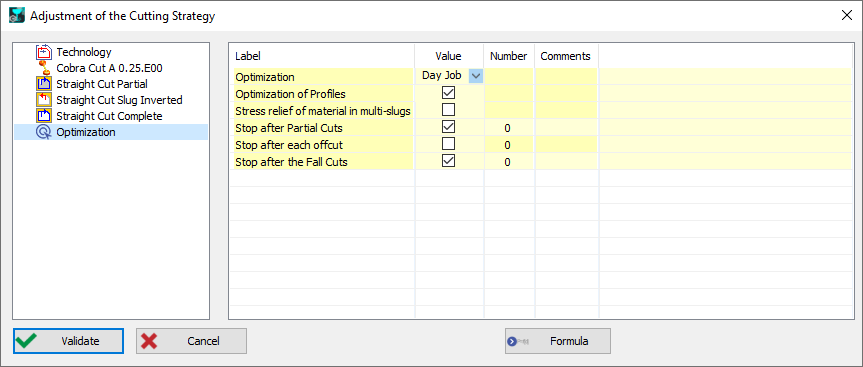

Optimisation

L'optimisation est l'ordonnancement des opérations pour optimiser la présence de l'opérateur et le temps d'usinage. Les paramètres incluent les types d'optimisation ; travail de jour, travail de nuit, optimisation des profils et ajout de stops après les étapes d'usinage.

Les stops sont normalement utilisés pour permettre à l'opérateur d'arrêter la machine et d'inspecter la pièce après une étape spécifique.

Une fois que vous avez créé une stratégie, un nouvel onglet Stratégie apparaît à côté de l'onglet EDM. (L'onglet stratégie devrait déjà être disponible s'il existe des stratégies)

Les stratégies créées sont sauvegardées dans le dossier Opelist : the architecture of the folders created in Opelist enables to define easily the menus in GO2cam.

La stratégie peut être appliquée à une pièce en utilisant les méthodes suivantes :

• Onglet Stratégie : Utilisez les menus créés, pour trouver et sélectionner la bonne stratégie,

• Arbre d'usinage : Clic droit sur Usinage , puis Importer stratégie ce qui ouvre directement le dossier opelist où les stratégies sont sauvegardées.

• Menus personnalisés : Créez des menus personnalisés qui chargent et appliquent des stratégies spécifiques.
