Définition

GO2cam offre la possibilité de créer des outils de forme et plaquettes de forme spécifiques, sous forme de symboles (format de fichier *.SYM).

Les commandes de leur création sont accessibles dans l'environnement ‘Outils de forme / Librairies d’outils’.

Outil de forme


Foret de forme

Plaquette de forme


Plaquette de filetage de forme


Plaquette de forme d'un tourbillonneur

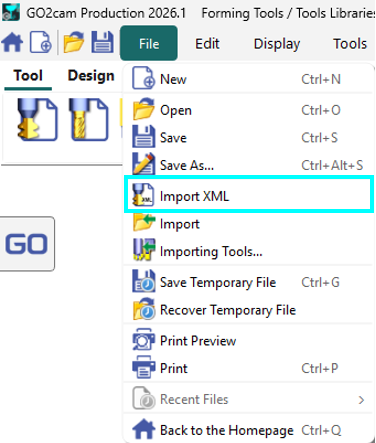

Import outil XML : Vous pouvez désormais ouvrir et importer des fichiers outils XML au sein des Outils de forme et Librairies d'outils, vous permettant de les modifier directement.


Règles de création

La méthode de création consiste à définir la Section 2D de l'élément, qui peut être dessinée dans GO2cam ou importée d'un logiciel de CAO. La méthode décrite ci-dessous est la même pour tous les outils ainsi que les porte-outils.

Le menu Filaire regroupe la commande 2D nécessaire à la création du profil géométrique. Le profil doit suivre des règles précises :

  • l'origine du plan de travail est le point piloté de l'élément créé,

  • pour les formes de révolution, il est obligatoire de dessiner uniquement sur le côté X+ et de ne pas fermer la géométrie sur l'axe de rotation,

  • pour les formes créées par extrusion, la forme doit être absolument fermée.

Porte-outil spécifique

Plaquette spécifique

Processus complet

Le processus de création est identique pour tous les types d'outils de forme et plaquettes de forme. Les symboles peuvent être créés soit en dessinant la forme directement dans l'environnement spécifique, soit en extrayant la forme de la pièce usinée finie.

Ci-dessous, deux vidéos démontrent la création d'une plaquette de forme dédiée à l'usinage de gorges sur un tour.

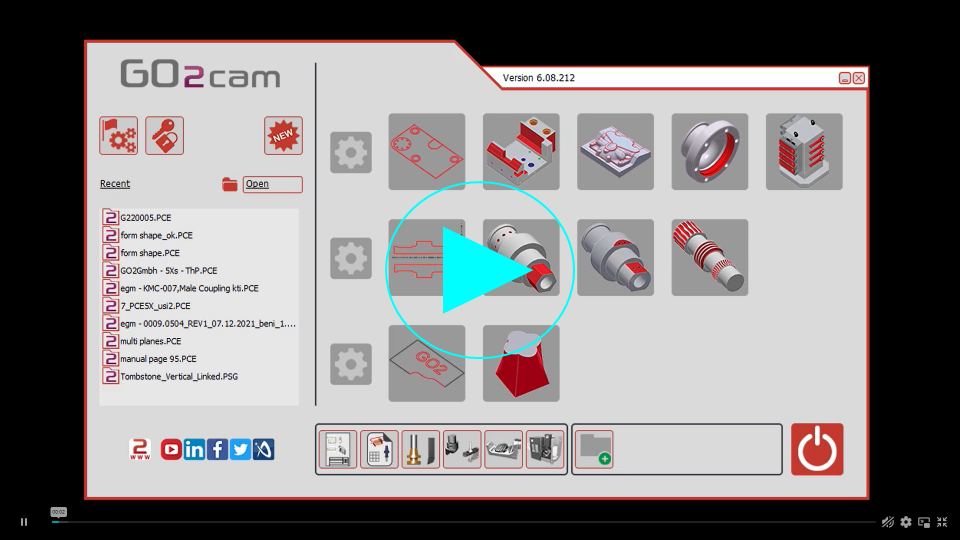

▶️ Voir une vidéo sur la conception de Plaquette de forme.

Form Tool - Process Creation.png
Outil de forme - Création Process

▶️ Voir une vidéo sur la récupération de la forme à partir du modèle CAO de la pièce.

Form Tool - From Workpiece.png
Outil de forme - Depuis pièce

Processus pour Outil de décolletage

Dans l'environnement dédié à la création de symboles : une nouvelle fonction, Outil de décolletage est accessible sous le menu Création.

L'ensemble du processus de création des outils de forme pour le décolletage est désormais un assistant avec les étapes de création qui se suivent rendant le processus plus fluide.

  • Importer la pièce solide

  • Pour lancer l'assistant, il suffit de cliquer sur le bouton GO.

  • Définir le référentiel 0 ;axes du montage porte-outil par rapport à la machine ( Règle : l'axe X doit pointer à l'opposé de la direction d'usinage)

  • Définir les axes pour le référentiel 1 du point de pilotage de la plaquette. ( Règle : l'axe X doit être dans la direction du manche).

  • Sélectionner la face de la plaquette pour définir son profil et définir la valeur de l'épaisseur de la plaquette. Le profil est automatiquement soustrait de la plaquette par la valeur d'épaisseur donnée et redéfini comme fraise de la plaquette.

  • L'utilisateur est invité à sauvegarder les informations du fichier sous un format .OUF dans le répertoire des formes.

  • L'outil est généré automatiquement et prêt à être utilisé.

Quatre fichiers ont été créés automatiquement :

  1. Le fichier outil : XX.T09

  2. Le fichier XML : XX.OUF

  3. Le fichier d'attachement : XX.A64

  4. Le fichier symbole : XX.sym

▶️ Voir une vidéo sur le nouveau processus.

Help - Tooling - Swiss machine form tool-20250219-111833.png
