Introduction
Cette page explique comment créer un porte outil multiple pour tour.
|
|
|
Le processus de création des outils, symboles, machines, etc. est devenu plus fluide avec le système interactif des axes.
|
|
Création de porte outil multiple
|

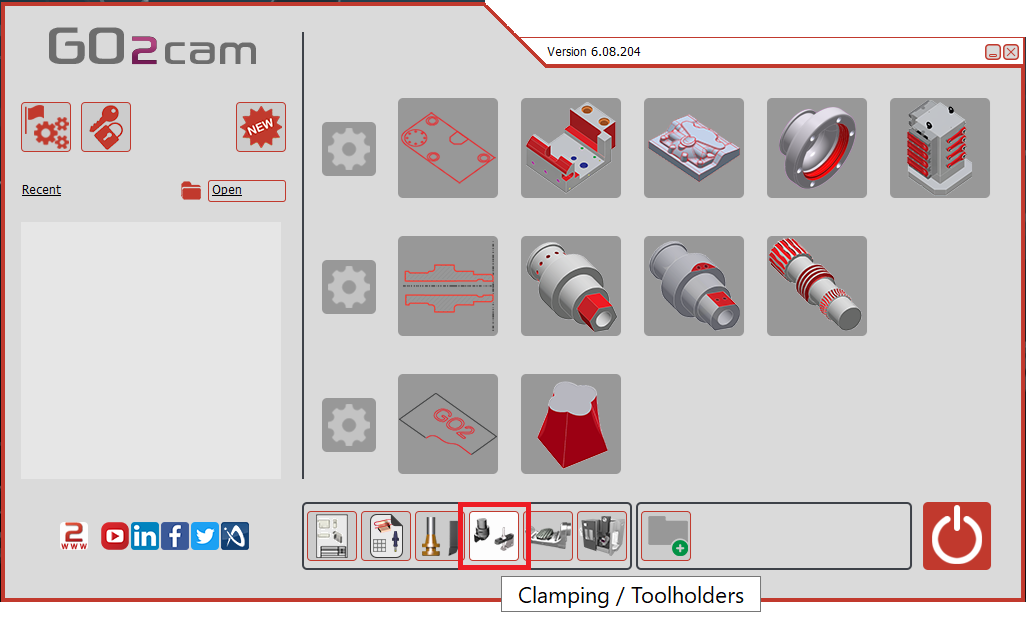

Sélectionnez le module « Bridage / Porte-outils » dans la page d'accueil.
|
|
|
Cliquez sur le bouton GO |
|
|

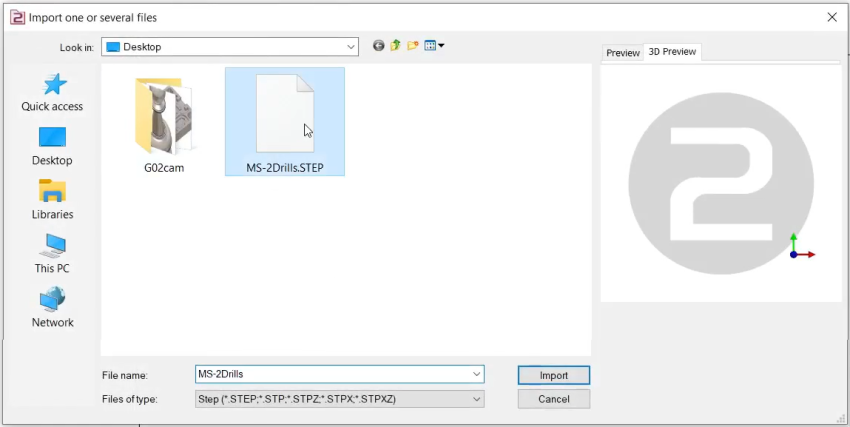

Sélectionnez le fichier à importer |
|
|
Sélectionnez l'option d'import à appliquer au solide. Cliquez sur « Appliquer »

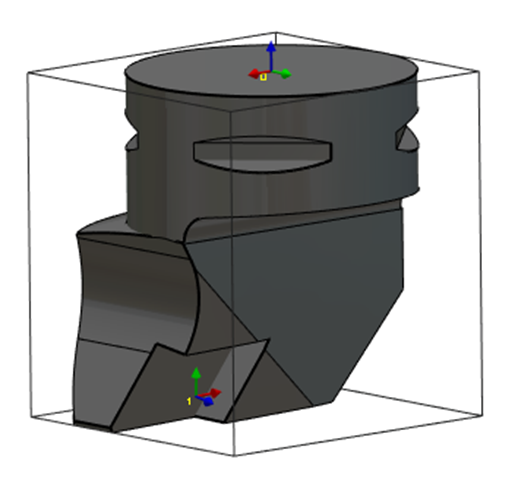

Le système d'axes peut aussi être importé depuis des fichiers CAO solides en activant l'option Import filaire Cette fonctionnalité est particulièrement utile pour créer des porte-outils en important des fichiers STEP issus de bases de données comme Sandvik ou Iscar. Elle permet la récupération des systèmes d'axes pour le positionnement des plaquettes, comme illustré pour l'outil de tournage dans l'image de droite. Cliquez sur l'onglet « Création » puis le menu « Porte-outils » |
|
|
|
|
Cliquez sur la commande pour créer le système d'axes |
|
|
Sélectionnez l'outil pour définir la position du système d'axes |
|
|

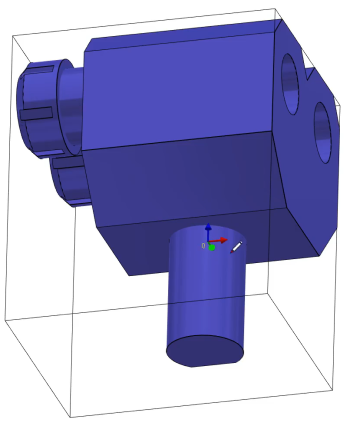

Sélectionnez les faces pour orienter les axes Z et X et le point pour définir le système d'axes. |
|
|

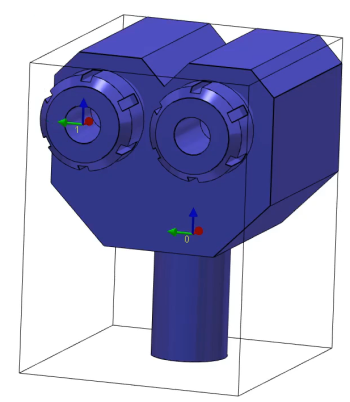

Le système d'axes référencé 0 définit le point qui sera monté sur l'élément précédent. L'élément précédent peut être un support d'outil ou un autre composant de porte-outil. CTRL + SHIFT puis en cliquant sur l'arête de l'arc. Le centre d'un cercle peut être sélectionné en appuyant sur Puis validez. Faites la même commande pour créer le système d'axes 1. Ce sera la position de montage pour l'outil ou l'élément suivant. |
|
|

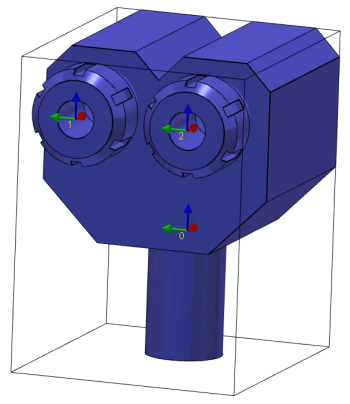

Répétez la même commande pour créer le système d'axes 2. Celui-ci sera aussi la position de montage pour un autre outil ou élément suivant. |
|
|

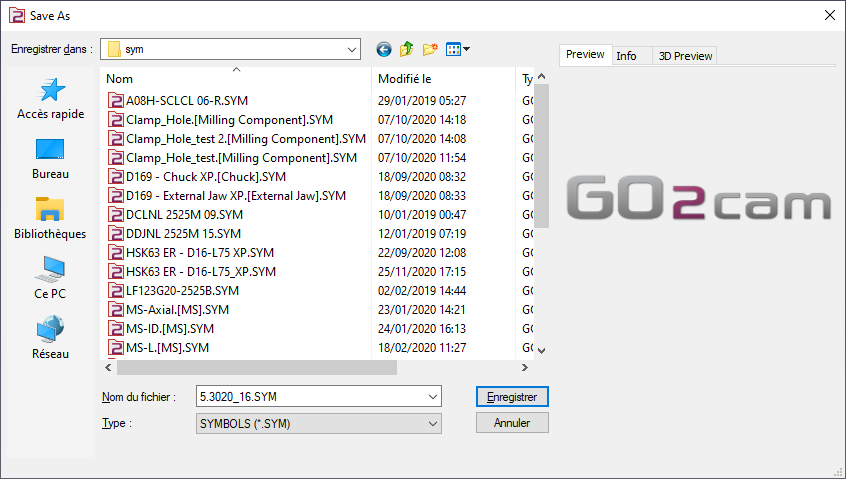

Enregistrez le fichier dans le dossier symboles de l'utilisateur pour l'utiliser dans GO2cam. |
|
|
Regardez une vidéo sur la création d'un porte outil de tournage multiple : |
|
|
|
