We can consider 2 ways to create toolholders in GO2cam:

  • en dessinant des porte-outils dans ‘Outils de forme / Librairies d’outils’

  • en important des porte-outils depuis la CAO dans ‘Bridage / Porte-outils’

Dessin des porte-outils

Cette méthode est disponible dans l'environnement ‘Outils de forme / Librairies d’outils’. Elle est de plus en plus rare, en raison de la meilleure qualité des échanges CAO ces dernières années.

Mais vous pouvez toujours dessiner et créer 3 types de porte-outils :

  • créer des porte-outils de fraisage par révolution d'un profil 2D,

  • créer des porte-outils de tournage par révolution d'un profil 2D,

  • créer des porte-outils de tournage par extrusion d'un profil 2D.

Pour chacun d'eux, vous devez d'abord dessiner la géométrie 2D, puis la définir comme un profil. Une fois le profil sélectionné, le porte-outil est créé et sauvegardé en tant que fichier *.SYM.

Règles de création :

  • l'origine du trièdre est le point piloté de l'élément créé,

  • pour les formes de révolution, il est obligatoire de dessiner uniquement du côté X+ et de ne pas fermer la géométrie sur l'axe de rotation,

  • pour les formes créées par extrusion, la forme doit être absolument fermée.

Porte-outil par révolution

Importation de porte-outils

Cette méthode d'importation de porte-outils depuis les logiciels de CAO est beaucoup plus fréquente.


Le processus de création des outils, symboles, machines, etc. est devenu plus fluide avec le système interactif des axes.

  • La flèche - inverse l'orientation de l'axe sélectionné

  • La lettre - permet le repositionnement de l'axe sélectionné dans une autre direction

  • L'origine - permet de relocaliser le trièdre à une autre origine.

▶️ Regarder une vidéo sur le processus de création.

Help  - Symbols Creation with Interactive axes-20250218-061726.png

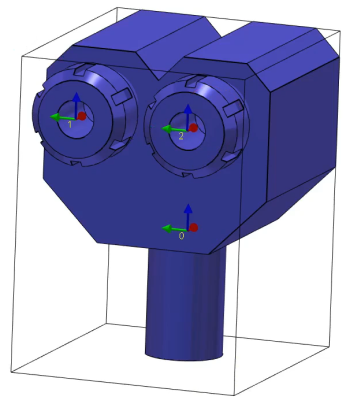

Voici plusieurs exemples standards de porte-outils importés de la CAO ; nous décrivons le processus en détail dans les pages suivantes :
