Introduction

Cette page explique comment créer un porte outil de fraisage simple.

▶️ Regardez une vidéo en bas de page : Cliquez ici


Le processus de création des outils, symboles, machines, etc. est devenu plus fluide avec le système interactif des axes.

  • La flèche - inverse l'orientation de l'axe sélectionné

  • La lettre - permet de repositionner l'axe sélectionné dans une autre direction

  • L'origine - permet de relocaliser le système d'axes vers une autre origine.

▶️ Regardez une vidéo sur le processus de création.

Help - Symbols Creation with Interactive axes-20250218-061726.png

Création porte outil fraisage

Sélectionnez le module "Bridage / Porte-outils" dans la page d'accueil.

Cliquez sur le bouton GO

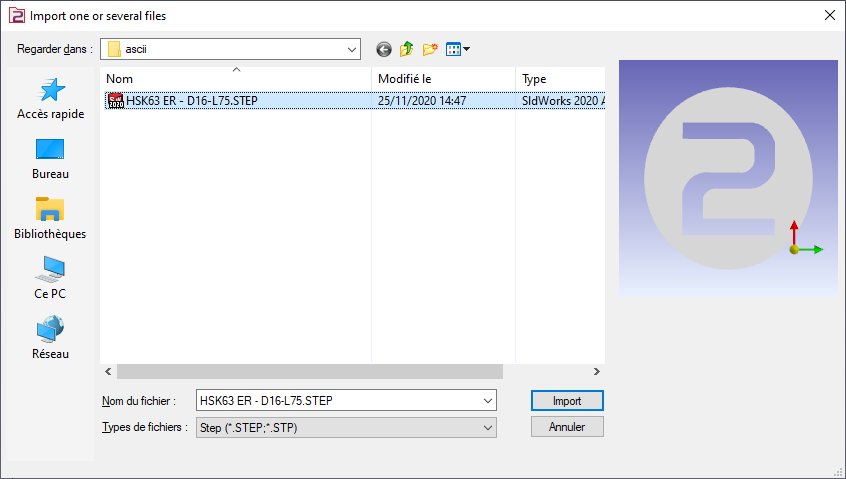

Sélectionnez le fichier à importer

Sélectionnez l'option d'importation à appliquer au solide.

Cliquez sur "Appliquer"

Le système d'axes peut également être importé à partir de fichiers CAO solides en activant l'option Import filaire Cette fonctionnalité est particulièrement utile pour créer des porte-outils en important des fichiers STEP de bases de données telles que Sandvik ou Iscar. Elle permet la récupération des systèmes d'axes pour le positionnement des plaquettes, comme illustré pour l'outil de tournage dans l'image de droite.

Cliquez sur l'onglet "Création" puis le menu "Porte-outils"

Cliquez sur la commande pour créer le système d'axes

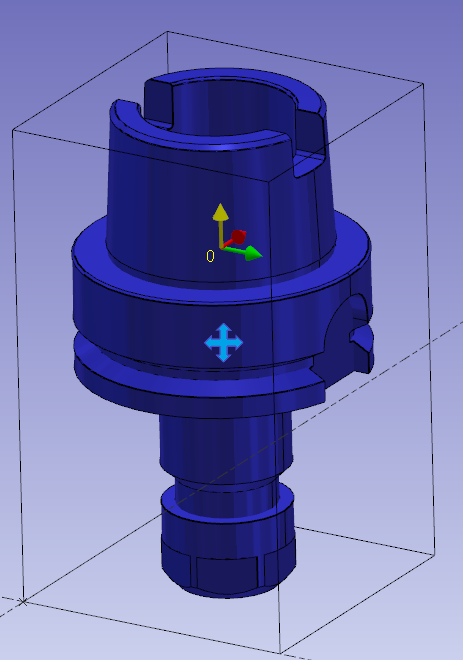

Sélectionnez l'outil pour définir la position du système d'axes

Sélectionnez la surface/le point qui sera le point d'origine du système d'axes.

Le système d'axes référencé 0 définit le point qui sera monté sur l'élément précédent.

L'élément précédent peut être un support d'outil ou un autre composant de porte-outil.

Il existe deux méthodes pour ajouter le système d'axes :

Ctrl + Maj

pour sélectionner le profil. Utilisez Ou, sélectionnez la surface du porte-outil, comme indiqué par la flèche rouge. Assurez-vous que la vue est suffisamment zoomée lors de la sélection de la face.

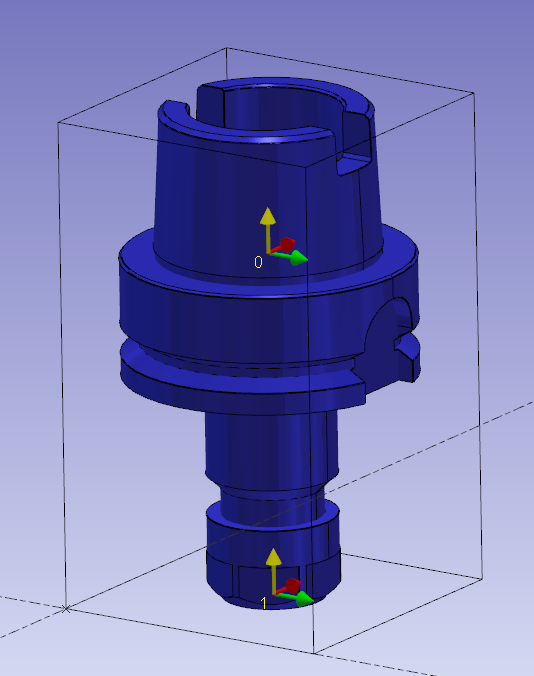

Faites la même commande pour créer le système d'axes 1. Ce sera la position de montage pour l'outil ou l'élément suivant.

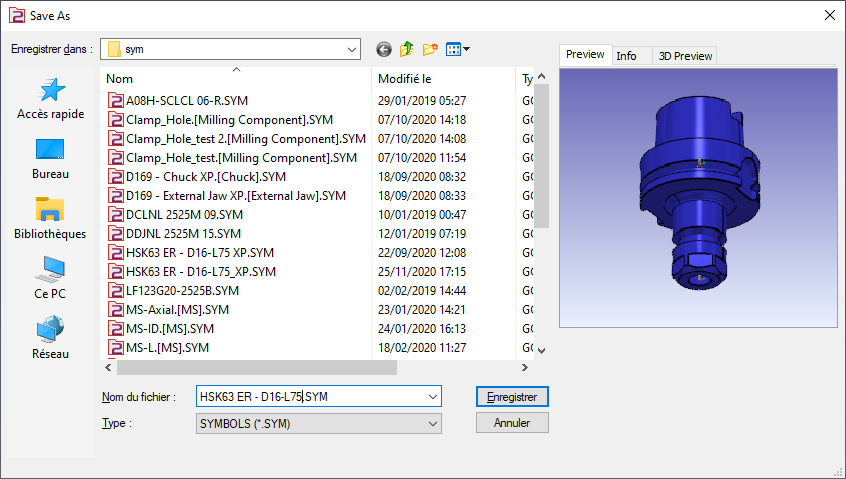

Enregistrez le fichier dans le dossier symboles de l'utilisateur pour l'utiliser dans GO2cam.

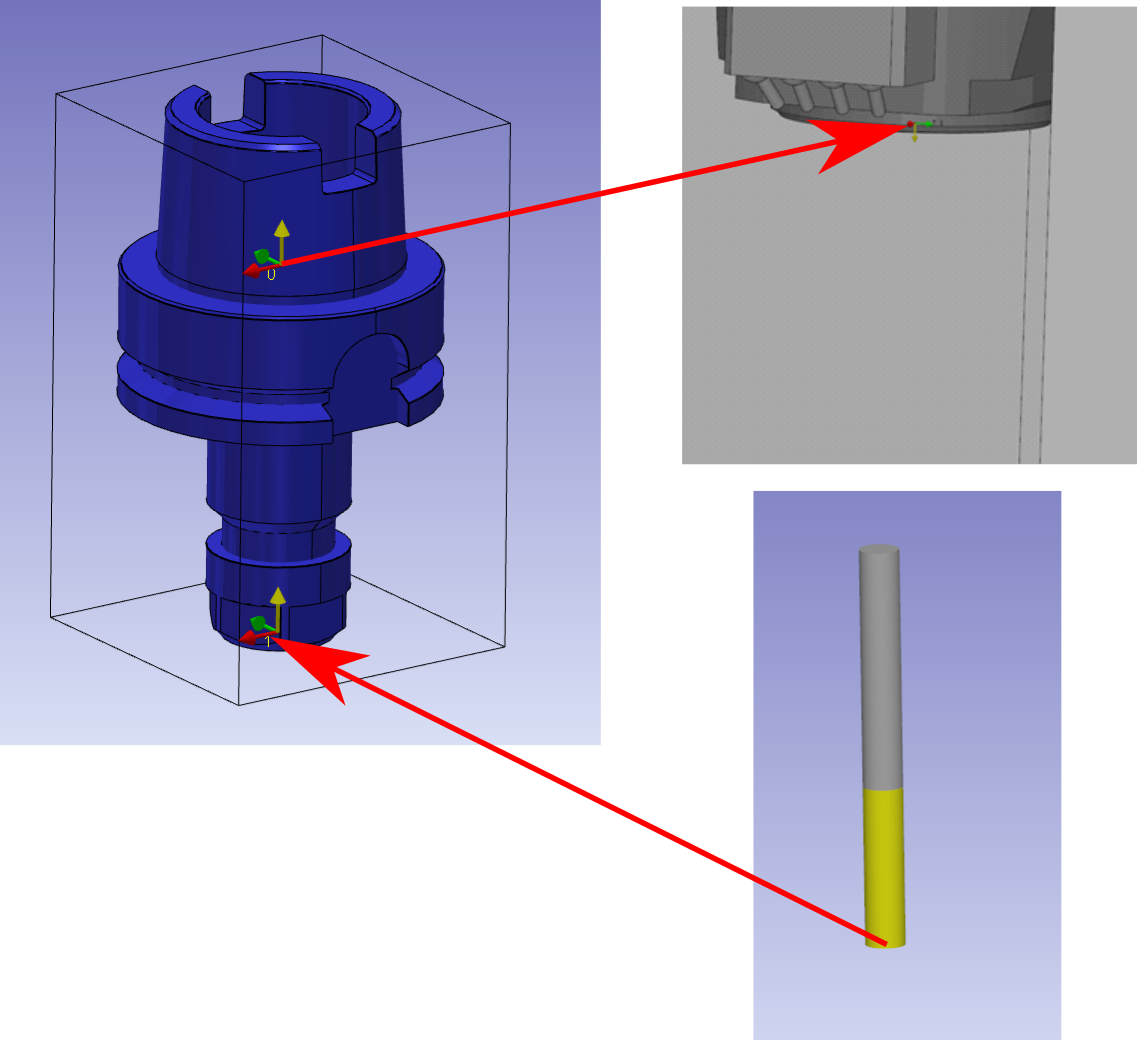

Points clés

Le système d'axes 0 est le point de montage sur la broche.

  • Le système d'axes 1 est le point où la pointe de l'outil est montée.

  • L'axe Z des deux systèmes d'axes est orienté vers la broche.

  • Regardez une vidéo sur le porte outil simple de fraisage :

▶️ Tournage - Porte plaquette
