Introduction
Cette page explique comment créer un porte outil de tournage simple.
|
|
|
Le processus de création des outils, symboles, machines, etc. est devenu plus fluide avec le système interactif des axes.
|
|
Création de porte outil de tournage
L'exemple est fait pour un porte plaquette gauche. Vous trouverez la différence entre porte plaquette droit et gauche dans le chapitre ‘Différence entre porte outil pour plaquette droite ou gauche’ ci dessous.
|

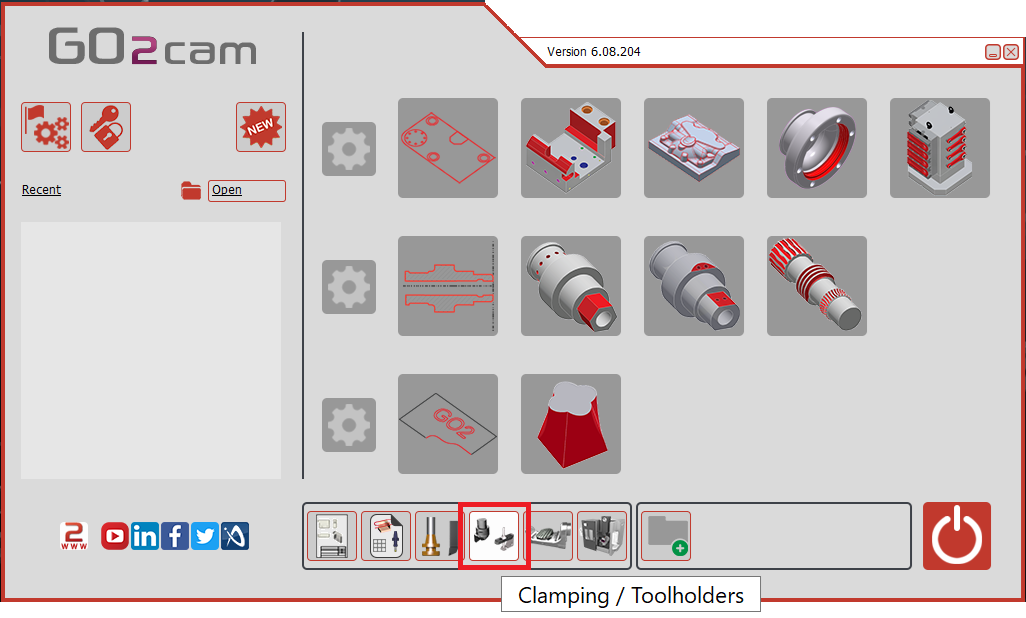

Sélectionnez le module “Bridage / Porte-outils” dans la page d'accueil.
|
|
|
Cliquez sur le bouton GO |
|
|

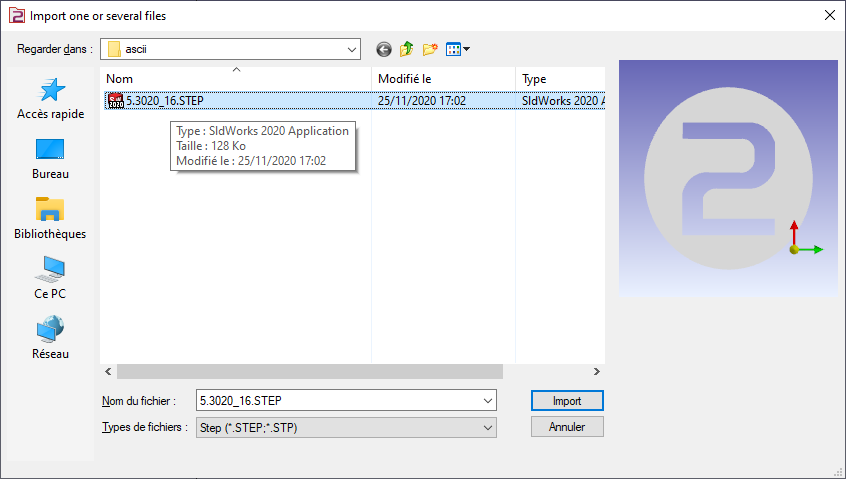

Sélectionnez le fichier à importer |
|
|
Sélectionnez l'option d'import à appliquer au solide. Cliquez sur “Appliquer”

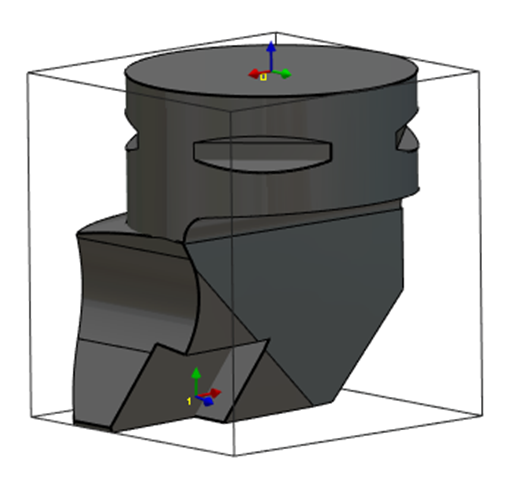

Le système d'axes peut aussi être importé à partir de fichiers CAO solides en activant l'option Import filaire . Cette fonctionnalité est particulièrement utile pour la création de porte outils en important des fichiers STEP de bases de données telles que Sandvik ou Iscar. Elle permet la récupération des systèmes d'axes pour le positionnement des plaquettes, comme illustré pour l'outil de tournage dans l'image de droite. |
|
|
|
|
Cliquez sur l'onglet “Création” puis le menu “Porte-outils” |
|
|
Cliquez sur la commande pour créer le système d'axes |
|
|
Sélectionnez l'outil pour définir la position du système d'axes |
|
|

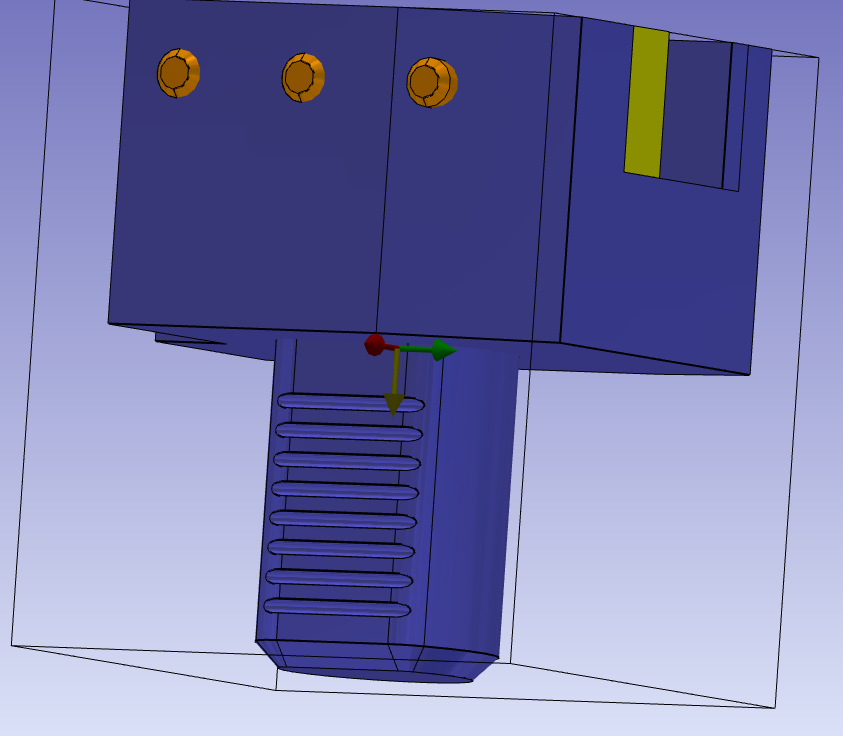

Sélectionnez les faces pour orienter les axes Z et X et le point pour définir le système d'axes. Le système d'axes référencé 0 définit le point qui sera monté sur l'élément précédent. L'élément précédent peut être un support d'outil ou un autre composant de porte outil. Le centre d'un cercle peut être sélectionné en appuyant sur CTRL + SHIFT puis en cliquant sur l'arête de l'arc. Cochez la commande “changement de direction” pour changer la direction Z. |
|
|

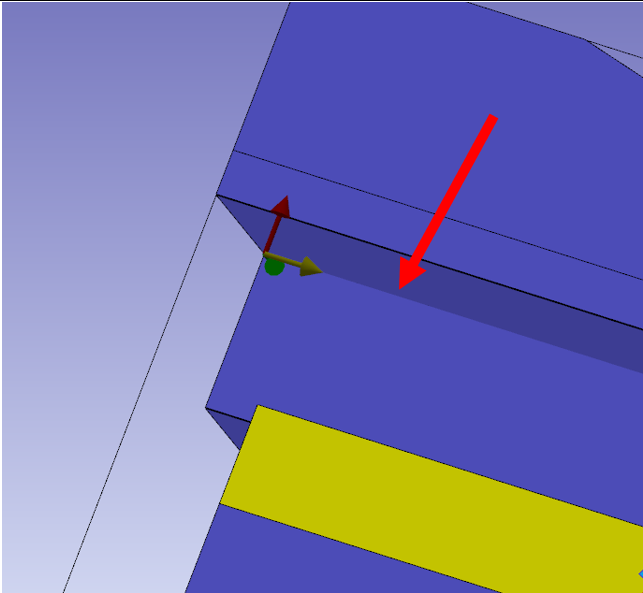

Faites la même commande pour créer le système d'axes 1. Ce sera la position de montage pour l'outil ou l'élément suivant. Cependant, pour le changement de direction Z cliquez sur la sélection de l'axe d'insertion et sélectionnez la ligne montrée par la flèche rouge. Placez ensuite l'axe au bon point en utilisant l'icône de la commande de sélection d'origine. |
|
|

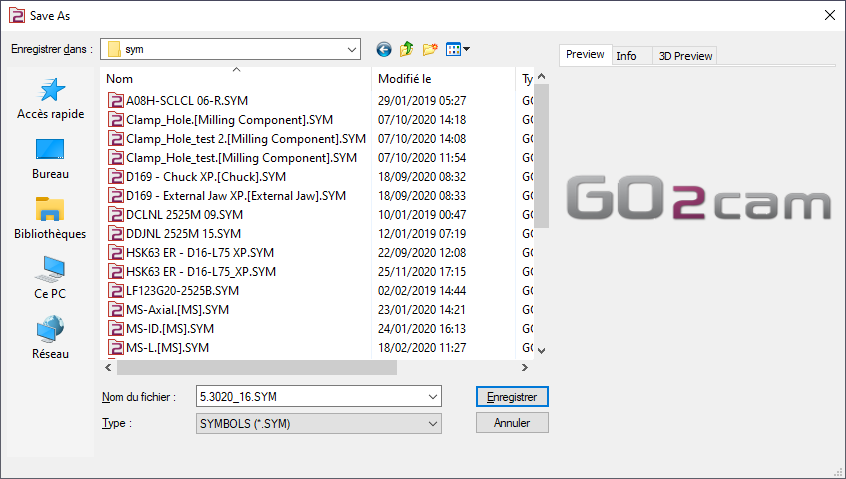

Enregistrez le fichier dans le dossier symboles de l'utilisateur pour l'utiliser dans GO2cam. |
|
Différence entre porte outil pour plaquette droite ou gauche
La différence réside uniquement dans la position du système d'axes 1.
|

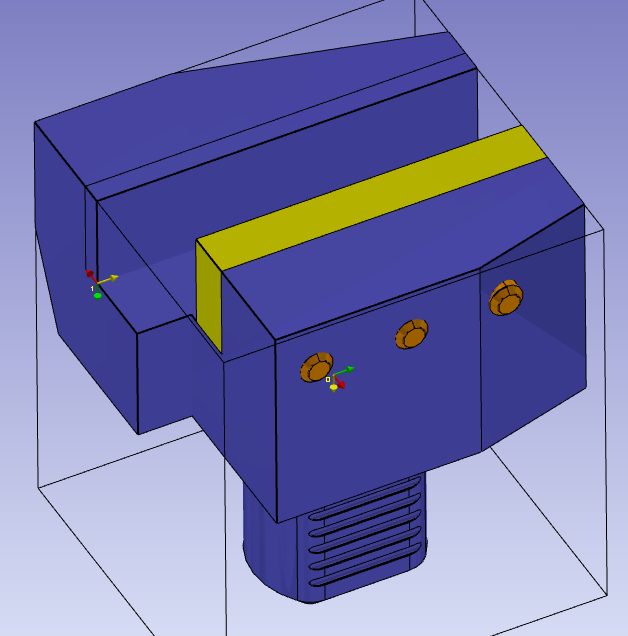

Porte outil pour plaquette gauche |
|
|

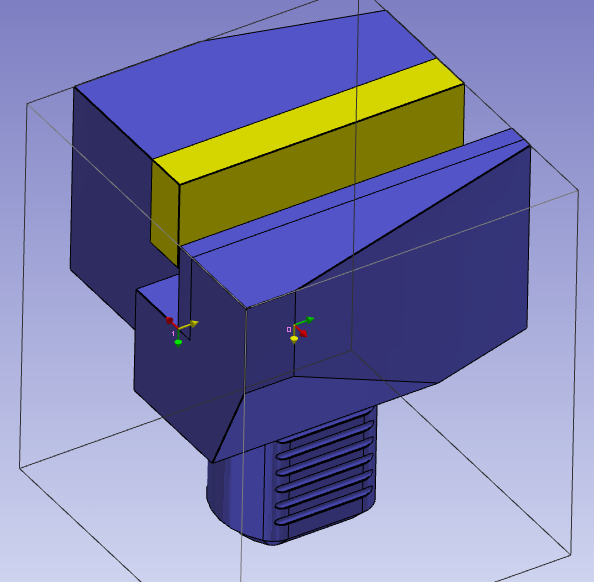

Porte outil pour plaquette droite |
|
Points clés
-

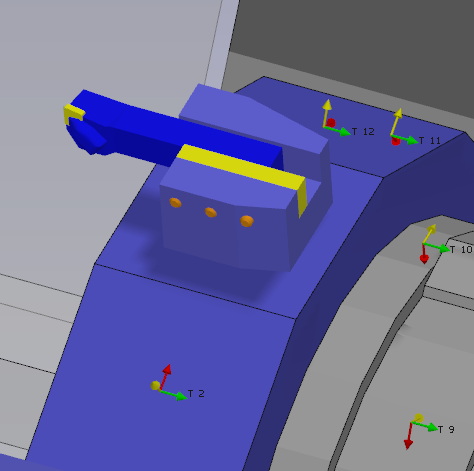

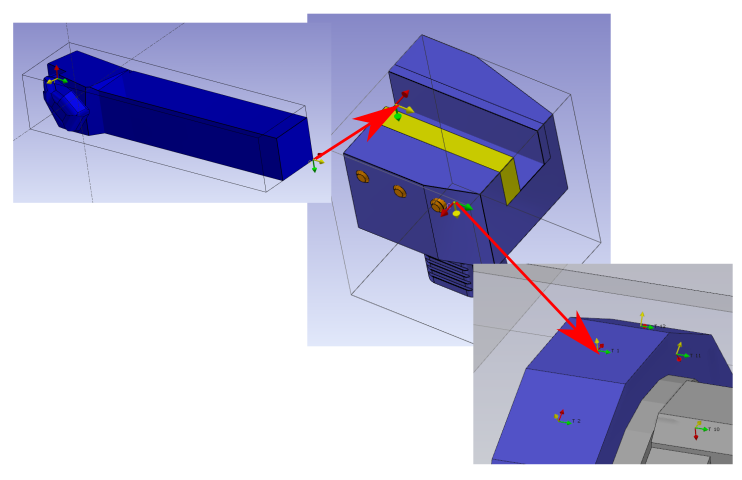

Le système d'axes 0 est le point de montage sur la tourelle ou sur le porte outil. Le système d'axes 0 est en accord avec le système d'axes d'un autre porte outil.
-
Si le porte outil est monté sur un support d'outil sur une machine, le système d'axes 0 est symétrique par rapport au support d'outil.
-
Le système d'axes 1 est le point où le solide suivant sera monté. Il est en accord avec le système d'axes de l'élément suivant.
|
|
