List of new features and Improvements of GO2cam V6.12.201 , released on 3 Mars 2025 .

Améliorations ajoutées tout au long de la vie de la version : Améliorations des Révisions

Icônes utilisées dans les tableaux ci-dessous

Nouvelles Fonctionnalités

Améliorations

Web et Services

Portail Web

• Le portail Web inclut maintenant une Trucs et Astuces section

• La page de pour télécharger des macros a été renouvelée et plusieurs scripts ajoutés.

Installation, Système et Matériel

Installation style Microsoft

• Une nouvelle structure de répertoires style Microsoft a été implémentée.

Le logiciel s'installe par défaut dans C:\Program Files\GO2cam_Intl\GO2camV612 , avec la possibilité de le modifier lors de l'installation. Si une ancienne version V6.12 existe, l'installateur suggère son répertoire pour la mise à jour.

• De plus, il y a quelques changements dans les répertoires GO2cam :

  • les fichiers spécifiques à l'utilisateur (par exemple, configurations personnalisées, barres d'outils, options, thèmes) sont maintenant sauvegardés dans le répertoire Utilisateur Windows : C:\Users\ 'nomutilisateur' \AppData\Local\GO2cam\6.12.

  • ces fichiers utilisateur ne sont plus sauvegardés dans le dossier Tmp, qui n'existe plus dans GO2cam ! Les fichiers temporaires, créés pour stocker des informations à chaque session, se trouvent maintenant dans un répertoire Windows 'volatil', supprimé automatiquement à la fin de la session.

Une conséquence de cette nouvelle structure de répertoires est la possibilité pour travailler avec GO2cam en sessions multiples en toute sécurité !

Utilitaire de Nettoyage

Le répertoire Utilisateur peut être nettoyé avec un nouvel utilitaire : DelUserConfig.exe.

Ce fichier exécutable spécifique peut être lancé en dehors de GO2cam, en cas de problème. Il est disponible dans le répertoire GO2cam et via la recherche Windows.

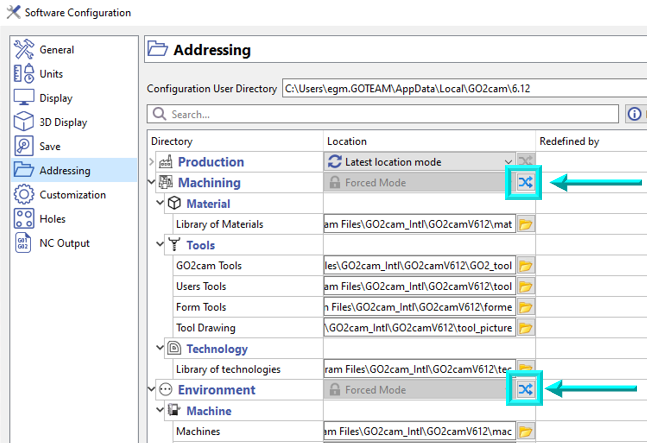

Adressage

Une autre conséquence de la nouvelle structure des répertoires est la possibilité pour réaffecter collectivement les emplacements d'adressage.

Un nouveau bouton est disponible pour les catégories Usinage et Environnement.

OpenGL

(Graphiques 3D)

Le moteur graphique est plus performant.

Open GL 4.0 est plus agréable visuellement et performant, et est également mieux géré par les cartes graphiques récentes.

Pour les clients ayant des configurations plus anciennes, openGL 2.0 est également mieux géré.

Interface de Programmation Applicative (API)

Paramètres Utilisateur pour Opelists, PPs et JavaScript

1. Création et Stockage
   Des paramètres utilisateur (entiers, flottants, chaînes) avec des valeurs par défaut peuvent être créés et stockés dans le PCE. Ils peuvent également être sauvegardés dans un fichier XML pour réutilisation dans d'autres projets.

2. Intégration Opelist
   Les paramètres peuvent être récupérés, assignés à des variables Opelist, et utilisés pour des tests ou la configuration de cycles.

Interface Utilisateur Graphique

Fonction de recherche

Nouvelle commande de recherche dans la zone de dialogue

Vous pouvez taper dans la barre de recherche et un menu déroulant suggérera automatiquement une liste de fonctions correspondant au texte. Cette recherche est basée sur la liste des fonctions disponibles dans le produit, et spécifiquement dans la langue du produit GO2cam . Par conséquent, la recherche est en italien si le logiciel est lancé en italien.

GObot

L'outil d'assistant virtuel GObot est maintenant directement accessible dans le logiciel GO2cam depuis la barre d'état, avec la possibilité de poser des questions sur l'utilisation du logiciel lui-même, et sur le codage spécifique avec l'API JavaScript.

Vue en Coupe de la Pièce

En tournage, en naviguant vers Outils > Options > Tournage , les utilisateurs peuvent changer la vue en coupe par défaut à toute fraction désirée.

Cette vue en coupe est appliquée à la fois dans la fenêtre de travail et dans la fenêtre de simulation.

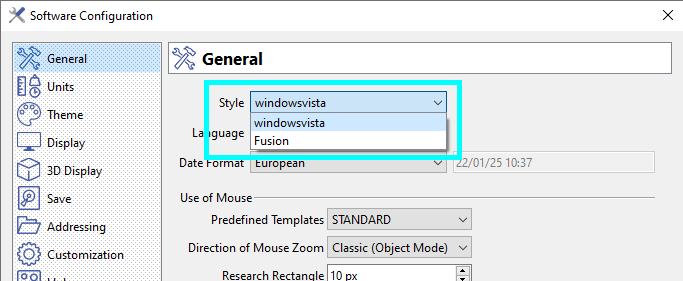

Fenêtres de Style

Nous pouvons maintenant choisir parmi 2 styles de fenêtres dans la Configuration Logicielle, apportant des changements aux tailles d'icônes, styles et tailles de polices, etc.

Utilisation des Modèles de Souris

Manipulations de la souris :

La configuration par défaut (STANDARD) est maintenant celle de SolidWorks, pour standardiser avec les logiciels CAO/FAO. La configuration GO2cam précédente peut être définie en sélectionnant l'option 'GO2cam Legacy', accessible dans la liste déroulante des Modèles prédéfinis.

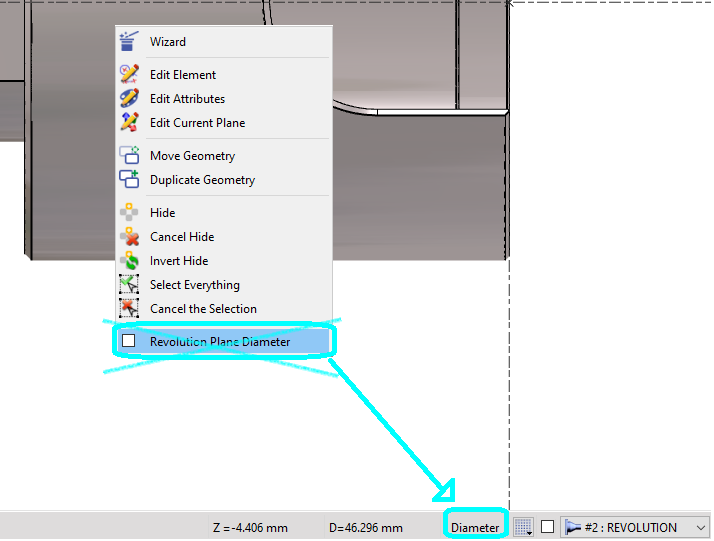

Règle de Conception de Tournage

Pour la conception en Tournage, le choix des coordonnées Diamètre ou Rayon a été déplacé du menu contextuel vers la barre d'état. C'est un bouton de commutation.

Le mode actuel est celui visible dans la barre d'état, de sorte que vous ayez cette information à l'écran.

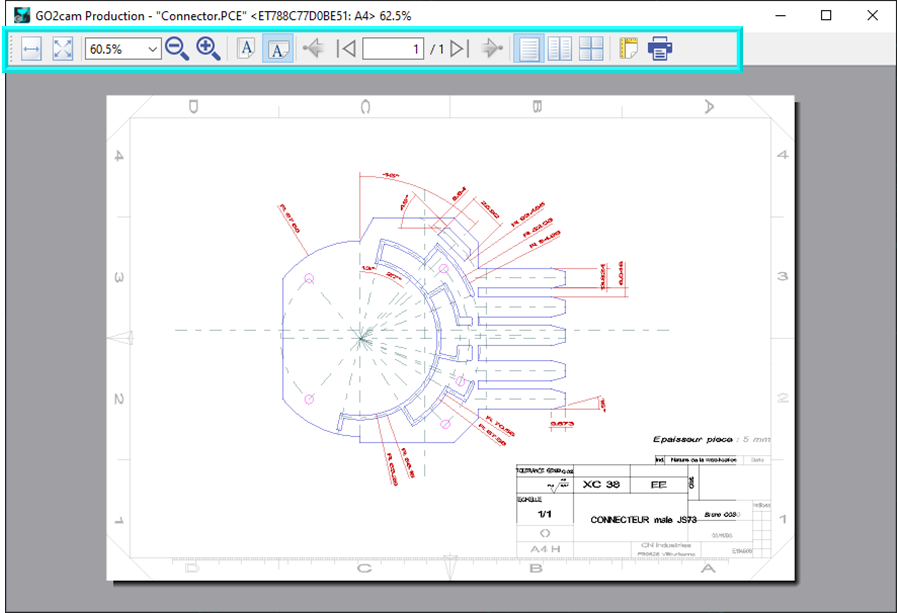

Aperçu avant impression

Un nouveau type d'export a été ajouté dans Fichier > Exporter, offrant la possibilité d'exporter une image au format SVG (Scalable Vector Graphics) pour les images vectorielles.

Ce format est utilisé pour renouveler le Aperçu avant impression le rendant plus précis et introduisant également plus d'options comme montré dans la capture d'écran.

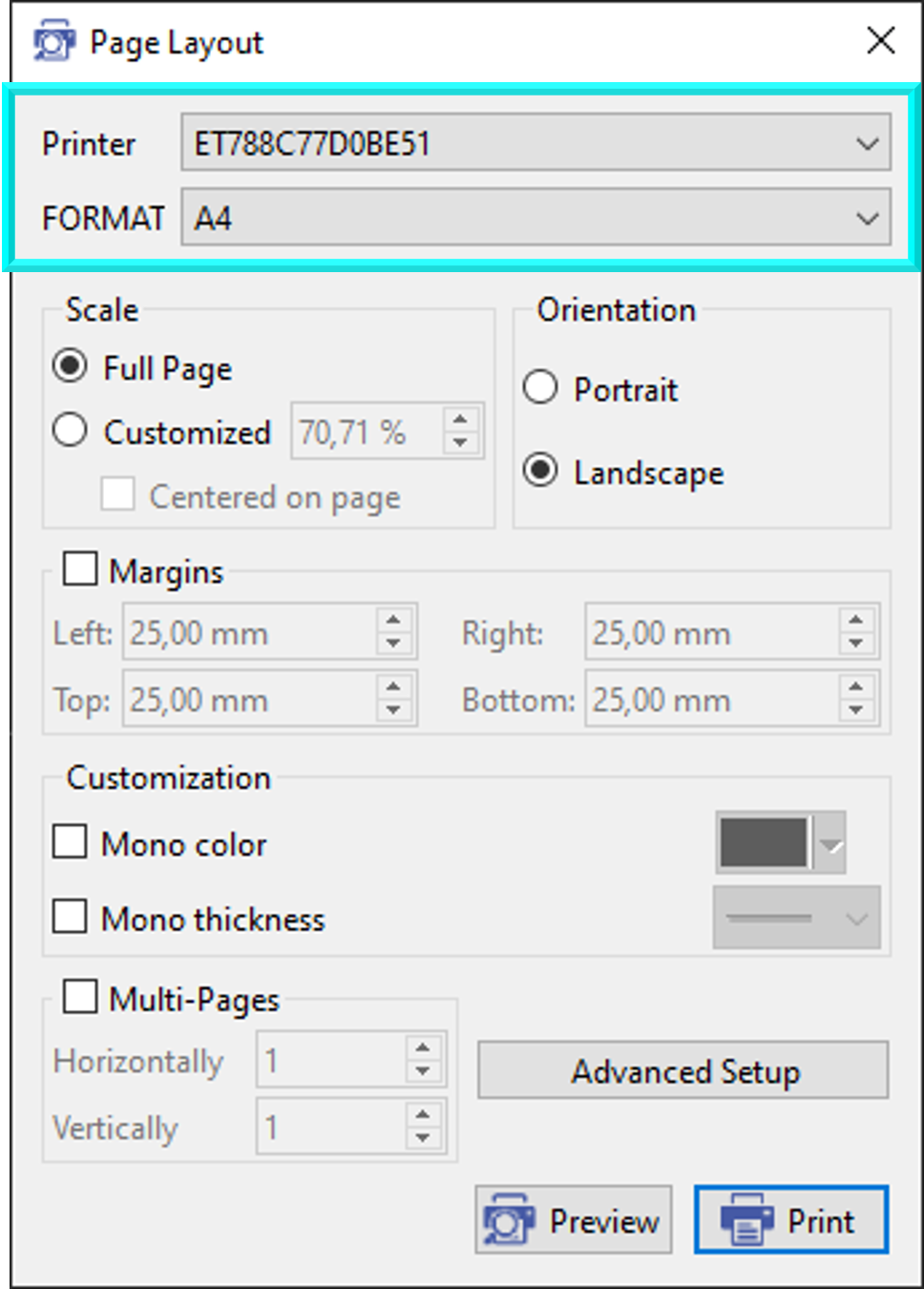

Impression

Dans Mise en page, l'utilisateur peut maintenant choisir directement le nom de l'imprimante et le Format de page. Presque tous les réglages d'impression peuvent être faits directement dans GO2cam maintenant.

Boîte de dialogue Filtre

L'icône de filtre pour les plans de travail est légèrement différente et plus explicite que dans les versions précédentes.

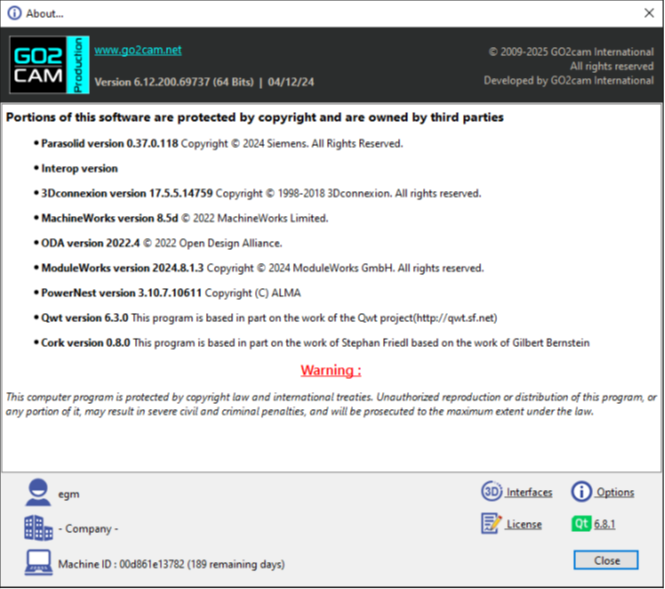

À propos

Nous avons apporté des ajustements mineurs à la boîte de dialogue À propos.

Ces changements comprenaient l'augmentation de sa largeur pour accueillir toutes les informations nécessaires sur un seul écran, éliminant ainsi le besoin de défilement vertical. De plus, nous avons déplacé les boutons à l'intérieur de la boîte de dialogue pour une meilleure accessibilité et utilisabilité.

Généralités Géométriques

Tournage : Menu Conception Pièce

Le module de création de formes de fraisage sur une pièce de tournage a été renouvelé pour certaines commandes :

• Il y a maintenant un aperçu de l'opération résultante.

• La boîte de dialogue a été réorganisée.

• Les nouvelles icônes sont plus claires.

Voir la vidéo à droite démontrant les améliorations.

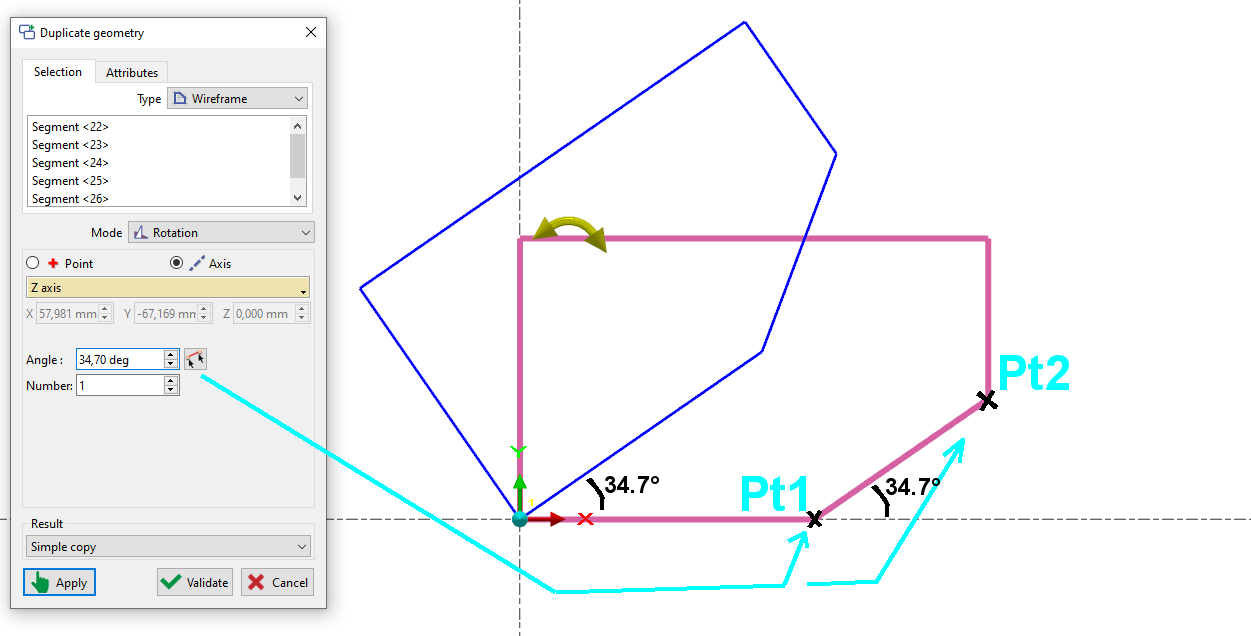

Déplacer & Dupliquer

Le mode Rotation inclut maintenant une option pour définir l'angle de rotation entre 2 points et l'axe X.

Éditer Élément

Les entités géométriques nommées sont affichées avec leur nom dans le titre lors de l'édition.

Conception Maillage

Maillage

Un nouveau menu Maillage a été ajouté sous l'onglet Conception , offrant des fonctionnalités équivalentes à la conception Solide , y compris la création, les opérations booléennes, la reconnaissance de trous et les faces d'arrêt.

Autres nouvelles fonctionnalités concernant les éléments de maillage :

• Création de plan sur un maillage : basée sur la propagation plutôt que sur la sélection de triangles individuels.

• Import de maillage : suit le même processus que l'import de solide.

• Maillage comme brut : un maillage peut être désigné comme brut.

• Paramètres de tolérance : les tolérances du maillage et du brut de maillage sont configurables dans Outils > Options > Entités .

Toutes 3X , 4X , et 5X les opérations d'usinage sont supportées sur les maillages, à l'exception des cycles spécifiques aux surfaces comme l'usinage Isoparamétrique.

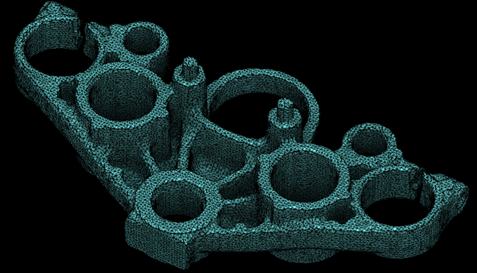

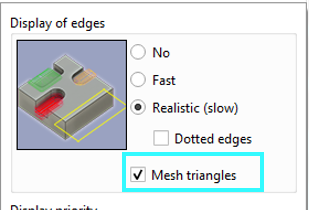

Affichage des Triangles de Maillage

Pour les pièces maillées, les utilisateurs ont la possibilité d'activer ou de désactiver l'affichage des triangles du maillage.

L'option est disponible dans la boîte de dialogue des options d'affichage dans la barre d'état. Cochez ou décochez la case pour les triangles de maillage pour activer ou désactiver son affichage.

Maillage

Les interfaces CAO peuvent maintenant lire les composants Maillage inclus dans le modèle. C'était déjà possible pour AutoCAD, Parasolid et STEP. C'est maintenant aussi possible avec JT et Solidworks.

Interfaces CAO

Conception 3D à partir de plans 2D

La création de conceptions 3D à partir de plans 2D a été améliorée. Vous avez maintenant les modes Système d'Axes et un aperçu, rendant le processus plus intuitif.

Liste des Interfaces CAO

Certains formats d'interface CAO ont été mis à jour dans GO2cam V6.12 :

• Solidworks 2025

• Inventor 2025

• Creo 11

• NX 2406

• JT 10.9

Plans de Travail

Création de plans

Nous avons affiné la création des plans de travail avec une nouvelle approche intuitive. Un simple clic sur la fonction Création de plans ou un glisser-déposer du Système d'Axes Interactif permet de créer les plans les plus couramment utilisés. Un carré d'aperçu transparent avec un système d'axes visualise l'orientation et la position du plan. Pour un alignement rapide, positionnez simplement le Système d'Axes Interactif sur la face désirée du cube bleu affiché dans le coin.

Voir une vidéo à droite démontrant cette fonctionnalité.

Plan Développé

Une nouvelle boîte de dialogue a été introduite pour la création de plans développés.

Symboles

Création de Symboles/machine

Le processus de création d'outils, symboles, machines, etc. est devenu plus fluide avec le système interactif d'axes.

• La flèche - inverse l'orientation de l'axe sélectionné

• La lettre - permet de repositionner l'axe sélectionné dans une direction différente

• L'origine - permet de déplacer le système d'axes vers une autre origine.

Outillage

Pack d'Outils

Nouvelle capacité d'exporter et d'importer des packs d'outils .

Les packs d'outils sont des fichiers *.GTZ : une archive compressée contenant tous les fichiers nécessaires pour un outil tel que le porte-outil et les symboles de forme.

Pour partager vos outils avec d'autres, exportez-les simplement vers un fichier GTZ en faisant un clic droit sur l'outil choisi. Les outils utilisateur ou les outils de GO2tools peuvent être exportés.

Les destinataires peuvent ensuite facilement importer les fichiers dans leurs propres bibliothèques par un simple glisser-déposer ou en utilisant la fonction d'import dédiée.

Regardez la vidéo ci-dessous ( Outillage - Copier un Outil/Catalogue d'Outils) à partir de 00:59 pour un exemple sur les fichiers GTZ.

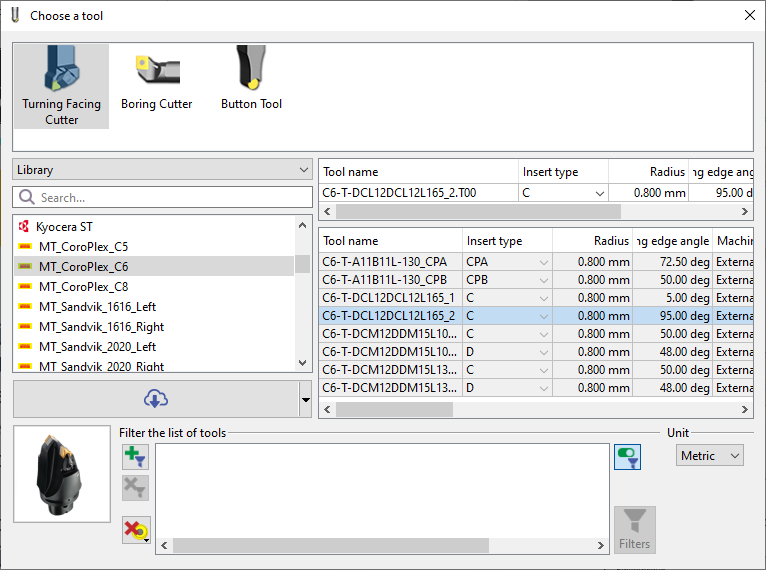

Dupliquer un Outil

Pour les catalogues d'outils ou les fichiers d'outils de fabricant (GO2tool), vous pouvez maintenant utiliser la fonction de copie pour transférer un outil complet ou tous les outils, y compris la fraise, le porte-outil et le symbole, dans des répertoires tels que outil , sym , et forme . Cela vous permet de modifier les outils localement.

Création d'Outil à partir d'un Import Solide

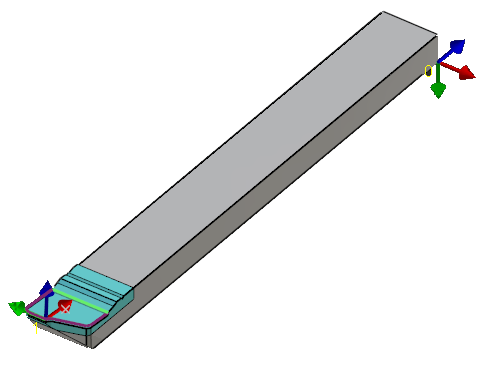

Dans l'environnement dédié à la création de symboles : une nouvelle fonction, Outil de décolletage est accessible sous le menu Création.

L'ensemble du processus de création des outils de forme pour décolletage est maintenant un assistant avec les étapes de création qui se suivent rendant le processus plus fluide.

Pour lancer l'assistant, cliquez simplement sur le bouton GO.

Outillage

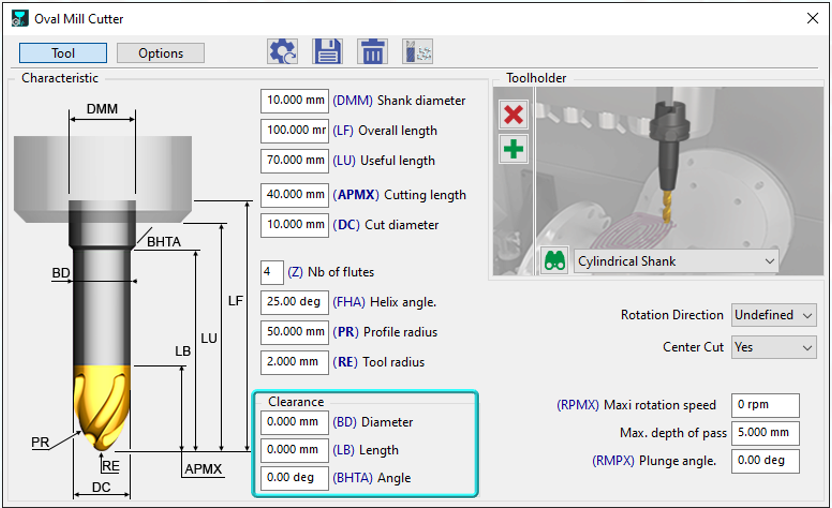

Option de Dégagement Ajoutée : maintenant disponible pour trois outils supplémentaires :

• Fraise conique

• Fraise tonneau lentille

• Fraise ovale

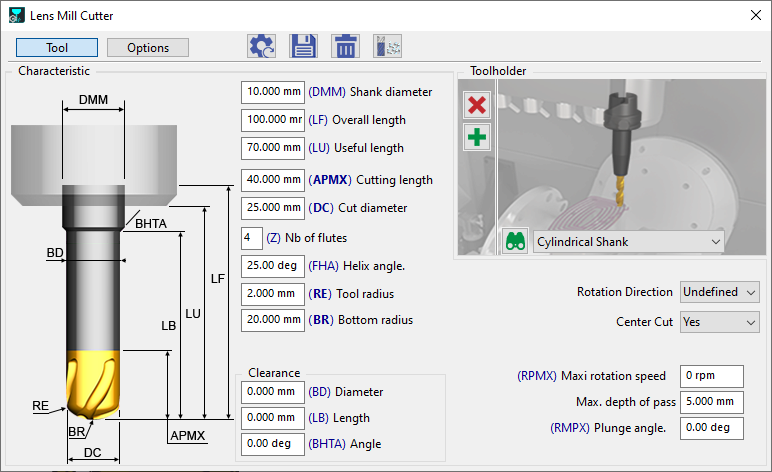

Outillage

Un nouveau menu Fraise lentille fond plat a été introduite, actuellement disponible pour les opérations d'usinage 5 Axes Expert.

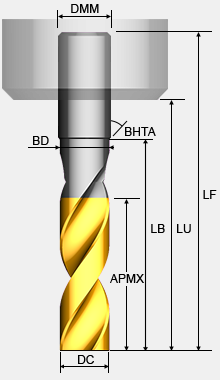

Fraise 2 tailles

L'icône de la Fraise 2 tailles a été renouvelée ainsi que sa représentation graphique dans la page outil.

Généralités Usinage

Gestion du Brut

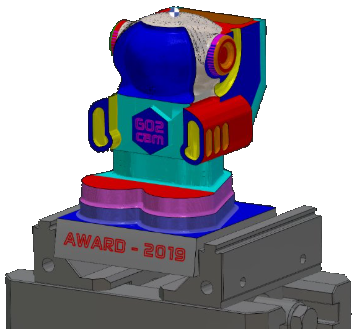

Nouveau mode Brut Rapide pour le Calcul du Brut

• Pour le calcul, la notion de brut hybride peut être appliquée notamment pour les cycles 3X -5X. Le type de brut peut être défini (Solide ou Maillage pour chaque cycle). Il est appelé Brut Rapide dans l'arbre d'usinage.

• Le temps de calcul pour le maillage est très acceptable pour des cycles complexes.

• Il est maintenant possible d'utiliser un maillage comme brut d'origine. Tous les calculs sont alors effectués automatiquement en mode maillage sans avoir à modifier aucune option. Le type de brut utilisé pour le calcul est visible dans une bulle d'arbre.

• Le type de brut utilisé pour le calcul est également indiqué dans la Liste des Usinages : les utilisateurs peuvent modifier le choix ici par opération et aussi en cliquant sur l'en-tête de colonne pour changer l'option de calcul sur toute la liste des opérations.

Catalogue de Bruts

Les utilisateurs peuvent maintenant définir et sauvegarder un catalogue de bruts prédéfinis pour être utilisés pour différentes pièces. Ces catalogues sont séparés de chaque produit tel que pour Centre d'usinage, Tour, Décolletage, etc.

Tous les paramètres définis dans la fenêtre de définition du brut, y compris ceux de la zone de sécurité, sont sauvegardés dans le brut défini.

Conservation du Brut

Lors de la définition d'une forme de brut à partir d'un solide ou maillage existant, l'utilisateur a la possibilité de conserver l'entité solide au lieu de la convertir complètement en brut en cochant la case 'Conserver l'entité'.

Cela permet une modification rapide de la forme du brut en modifiant simplement l'entité solide et en effectuant une mise à jour.

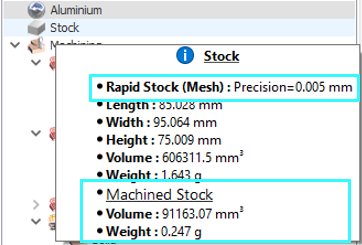

Brut

Dans l'arbre d'usinage, de nouvelles informations sont maintenant disponibles dans l'infobulle, affichant le volume et le poids du brut usiné.

Pack Machine

Introduction de la capacité d'exporter et d'importer des packs machine/post-processeur sous forme de un seul fichier GSZ . Le package comprend :

• Fichiers Machine (MCT/MCF) et cinématique (MCG/MCB),

• Composants Machine (WAG, symboles),

• Fichiers Post-processeur (DPP, UI, LIB, etc.).

Lors de l'import, les fichiers sont automatiquement placés dans les bons répertoires GO2cam ( pp , ppstd , mac , kinemac , sym ), simplifiant l'installation et la configuration.

Origine Machine

Dans GO2cam, une origine unique peut être assignée à une opération 'A' dans les tables d'origine. Si une nouvelle opération 'B' est créée dans le même plan de travail géométrique que l'opération 'A', GO2cam assigne et applique automatiquement le même nom d'origine. Auparavant, cela était fait automatiquement en utilisant les 'Plans d'Usinage', qui ont été supprimés dans la version v6.12.

Features d'Usinage

Features de Fraisage

Nouvelle Possibilité de Fermer (Localement ou Totalement) une Feature de Poche Ouverte

La fonction "zone ouverte sur profil" est maintenant également prise en compte pour les features.

Cela peut aider à réduire les risques de collision d'outil.

Opelists/Stratégies

Analyser

Introducing a New Opelist Feature that génère des listes d'Opelist catégorisées avec le Fonction d'analyse .

• Trier par Répertoire , Machine , Classe Matière , et plus encore.

• Survolez les opérations ou les images pour des détails rapides.

• Exportez les listes vers Excel ou double-cliquez pour éditer l'Opelist.

Favoris

Similaire à GO2dental, vous pouvez créer une liste de favoris pour vos Opelists. Pour créer un favori, cliquez simplement sur l'étoile, qui deviendra bleue et un nouvel onglet Favoris sera alors créé dans le menu, affichant une liste de vos Opelists.

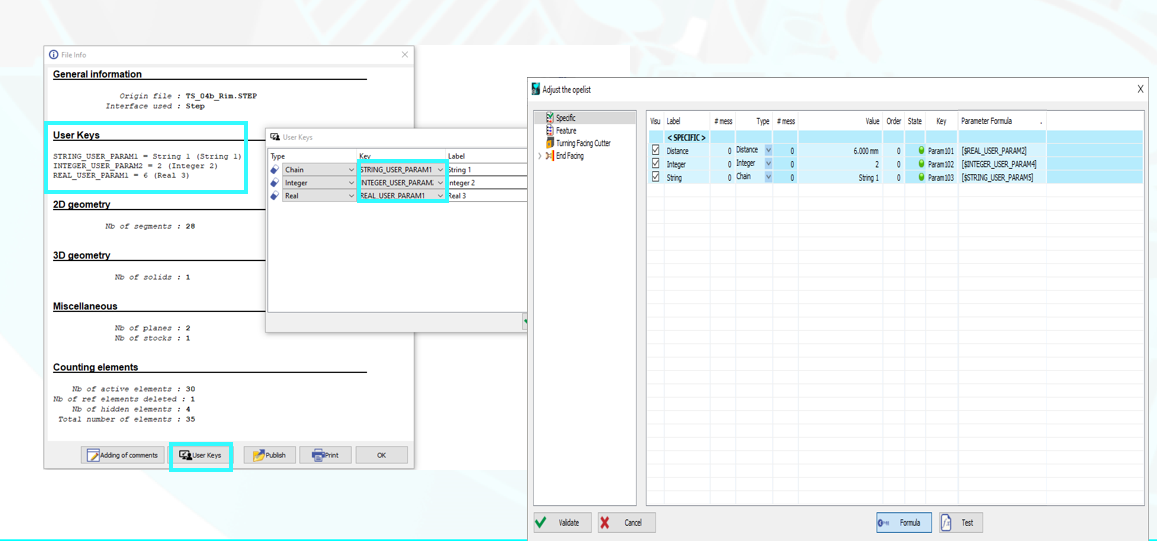

Paramètres Utilisateur pour Opelists, PPs et JavaScript

1. Création et Stockage
   Des paramètres utilisateur (entiers, flottants, chaînes) avec des valeurs par défaut peuvent être créés et stockés dans le PCE. Ils peuvent également être sauvegardés dans un fichier XML pour réutilisation dans d'autres projets.

Chemin : Aide > Infos Fichier > Clés Utilisateur

2. Intégration Opelist
   Les paramètres peuvent être récupérés, assignés à des variables Opelist, et utilisés pour des tests ou la configuration de cycles.

Simulation

Aller au Cycle

Introduction d'une nouvelle fonctionnalité qui vous permet de lancer instantanément la simulation d'un cycle spécifique sans avoir besoin de calculer les opérations précédentes. Cette fonctionnalité est accessible pour chaque opération de Fraisage et de Tournage dans l'arbre d'usinage, sous l'option Simulation > Aller au Cycle .

Comparer ce Cycle

Nous avons introduit la capacité de comparer un cycle spécifique à un moment précis. Auparavant, les comparaisons incluaient toute la liste d'usinage, et pour se concentrer sur des opérations spécifiques, il fallait les mettre en statut 'En attente'. Cette fonctionnalité est accessible pour chaque opération de Fraisage dans l'arbre d'usinage, sous l'option Simulation > Comparer ce Cycle .

Machine Tool Environment (MTE)

Points d'Évolution

Les points de changement d'outil sont maintenant visibles et affichent des infobulles en simulation MTE.

Points d'Arrêt

Les points d'arrêt peuvent maintenant être activés ou désactivés directement depuis la fenêtre contextuelle. Un point d'arrêt actif (en rouge) mettra l'exécution en pause, tandis qu'un point d'arrêt désactivé (en vert) permettra de continuer. Cette action peut être effectuée depuis le diagramme de Gantt ou le programme CN.

Magasin Machine

Pour ajuster le nombre d'outils dans un magasin, modifiez simplement le champ désigné sur la page de numérotation de la machine. Si ce champ est laissé vide (ou réglé à zéro), le système utilisera automatiquement le nombre d'outils défini dans le fichier MCG d'origine.

Fraisage 2 Axes & Forme

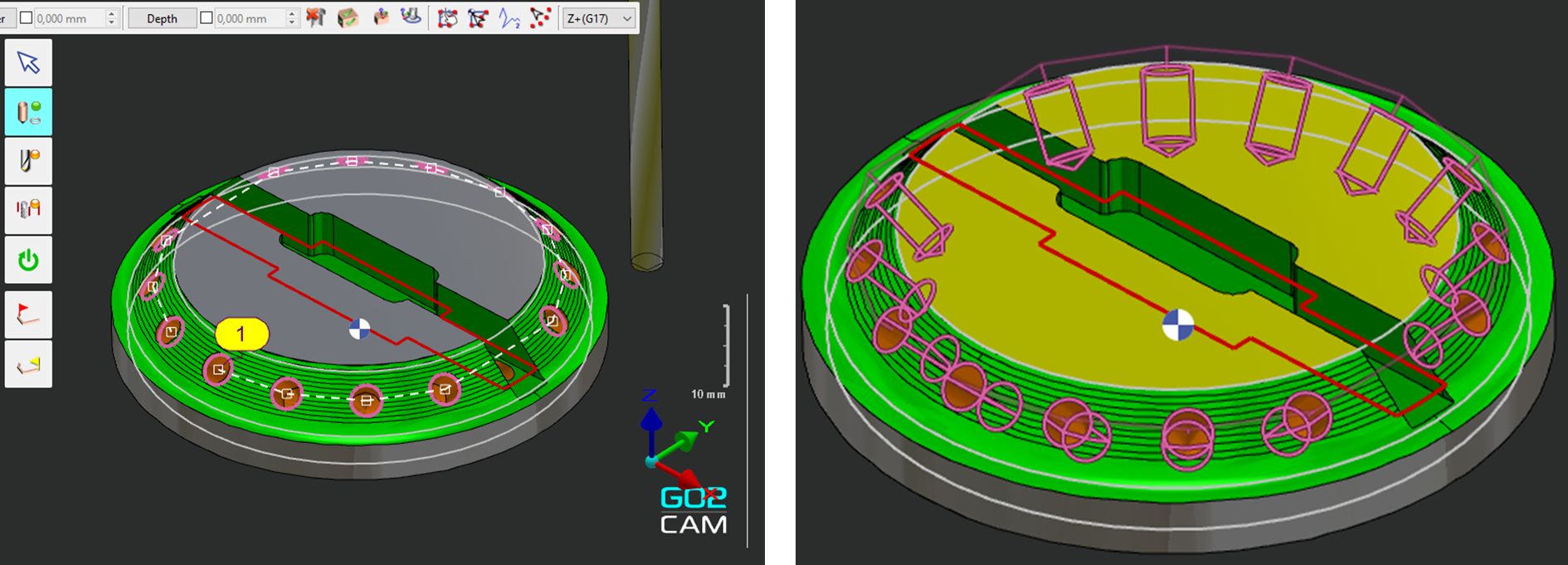

Perçage

Auparavant, les cercles étaient usinés dans la direction du plan d'usinage actif (par exemple, verticalement dans l'exemple). Maintenant, la direction normale du cercle est automatiquement respectée , éliminant le besoin de créer des plans supplémentaires.

Fraisage 3 Axes

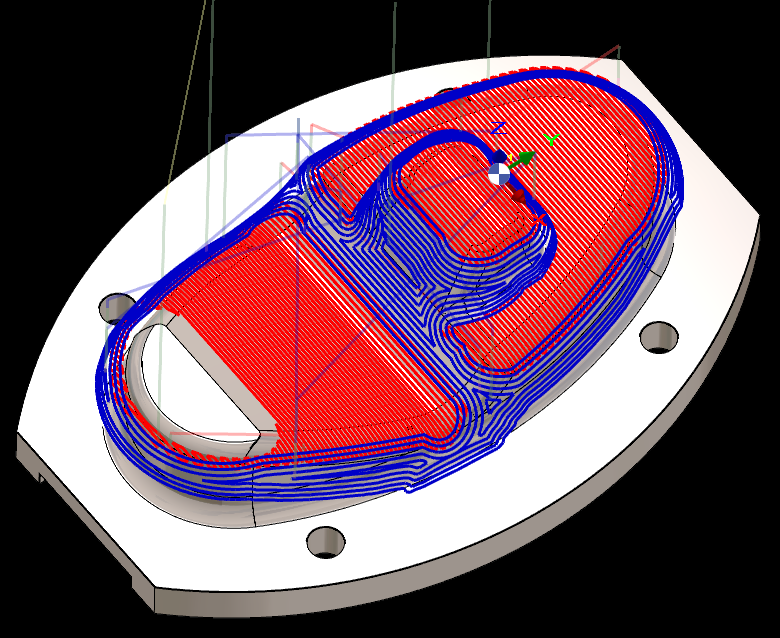

Cycles de Reprise

• Les cycles Vertical et Horizontal ont été fusionnés et renommés en cycles Pente (Pente Plan //, Pente Pas Constant, Pente Par Niveau) en raison de nouveaux paramètres d'angle.

• Les parcours de reprise sont maintenant traités selon des plages d'angles. Par exemple, il est possible de reprendre des zones avec un petit angle tout en évitant les faces planes !

• Les calculs d'angles sont simplifiés et de nouvelles icônes explicites sont disponibles.

Cycles de Reprise

Un nouveau paramètre Inversion de parcours a été ajouté pour les cycles Auto Pas Constant et Pente Pas Constant, permettant d'inverser le sens du parcours d'usinage.

5 Axes Expert

ModuleWorks

Mise à jour vers la Version 2024.08

ModuleWorks

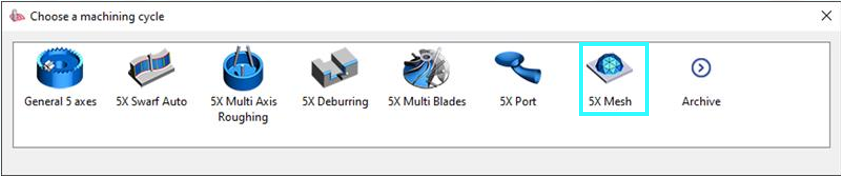

Nouveau Cycle pour l'Usinage sur éléments MAILLAGE.

Tournage

Dressage

Le nouveau Opération de Dressage introduit une gamme de capacités avancées pour l'usinage des surfaces de pièces, y compris :

• La capacité de sélectionner toute géométrie courbe pour le dressage.

• Intégration d'un angle d'attaque avant pour un engagement d'outil plus doux.

• Précises passes de finition pour assurer une haute précision et une qualité de surface.

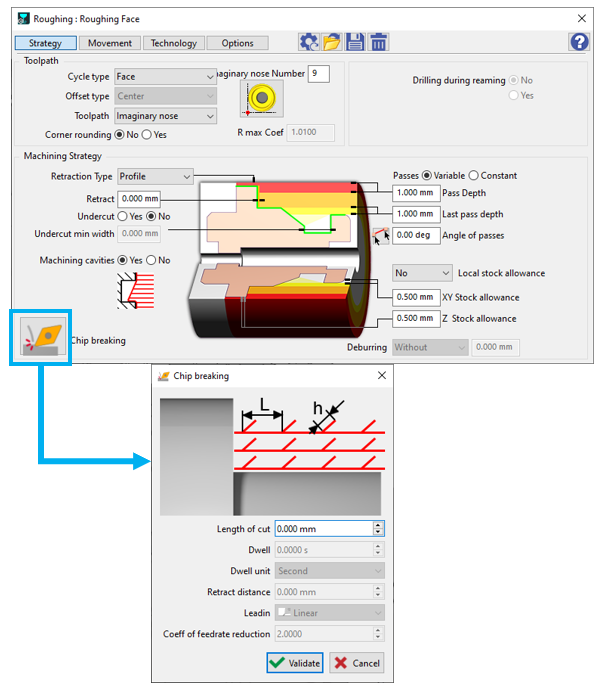

Brise Copeaux

La page Stratégie comprend maintenant une nouvelle boîte de dialogue pour le Brise Copeaux, regroupant tous les paramètres pour une meilleure compréhension

Gorge Directe

Une nouvelle option "Optimisé Continu" en usinage alterné permet l'usinage immédiat de la matière restante après le rainurage.

Ébauche / Finition

Une nouvelle option garantit que les cavités ne sont pas usinées.

Les cavités sont différentes des 'poches' : les cavités sont perpendiculaires à la direction du parcours d'outil, tandis que les poches sont parallèles à la direction du parcours d'outil.

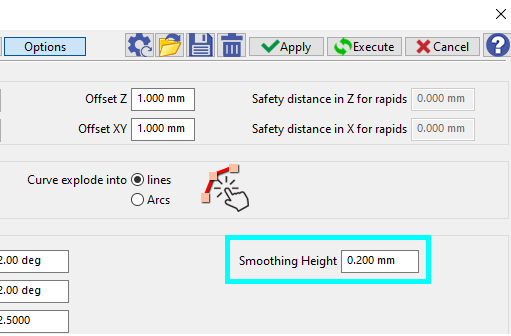

Ébauche

Un nouveau paramètre pour le cycle d'Ébauche a été ajouté dans Options : Hauteur de Lissage.

Cela permet de définir une valeur maximale permettant d'éliminer les petites ondulations parasites sur un profil. Particulièrement utile lorsque les profils sont courbes.

Électro-érosion

Point d'enfilage

Dans la boîte de dialogue des Filtres, nous avons ajouté un nouveau type d'entité 'Point d'enfilage'.

Il permet de distinguer les points d'enfilage des points géométriques.

Usinage Multi-Pièces

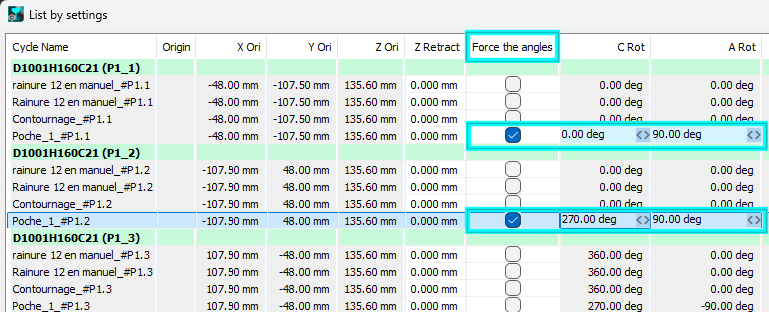

Liste par posages

Nous avons ajouté une nouvelle option dans la Liste par posages qui permet de choisir parmi plusieurs combinaisons possibles de positions angulaires.

Document d'Atelier Utilisateur

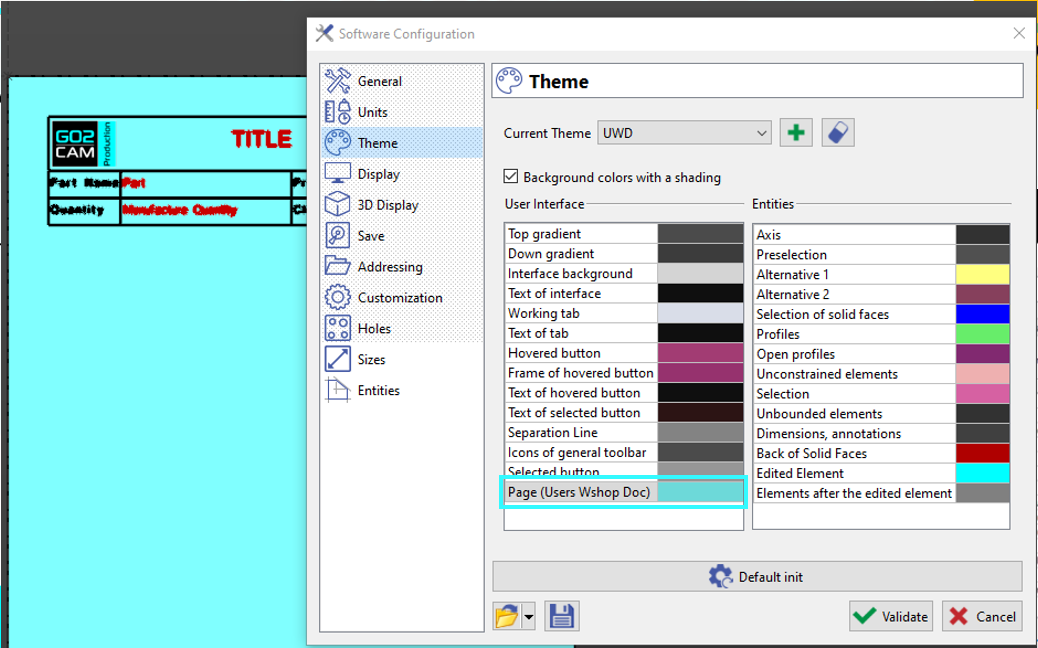

Documents d'Atelier Utilisateur

Nouvelle possibilité de modifier la couleur de fond de votre page.

Elle peut être définie dans la page Thème du menu Outils > Options.
