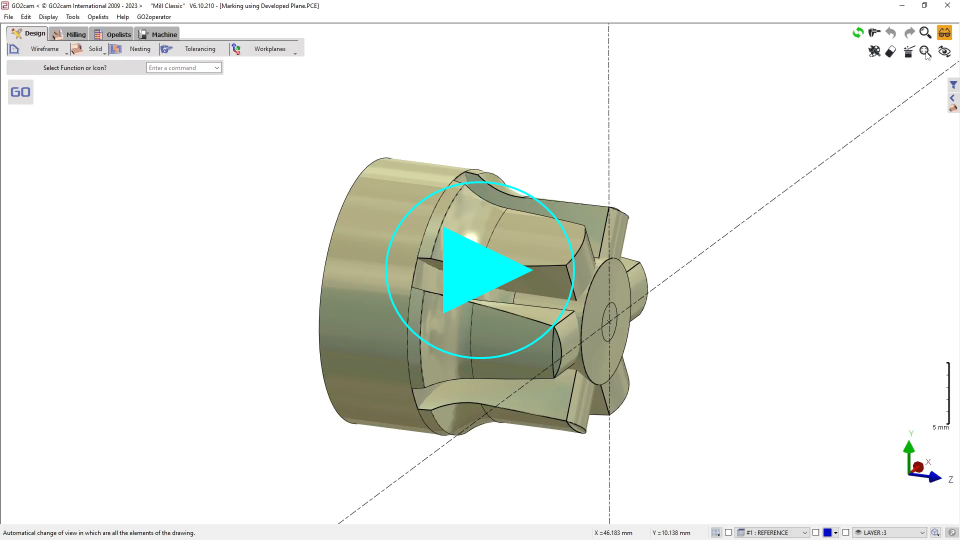

From V6.12, there are 2 methods to create and machine into a developed plane:
-
Création manuelle de plan développé et application du cycle d'usinage
-
En Tournage, nouvelle commande pour créer et usiner dans un plan développé en 1 étape
Création manuelle
Création de Plan développé
|
|
|

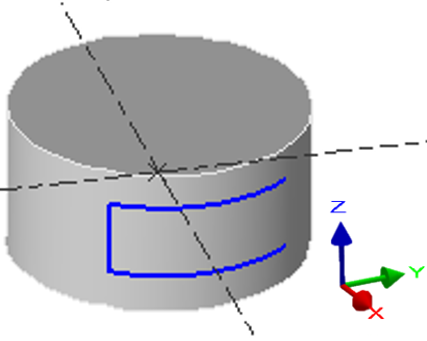

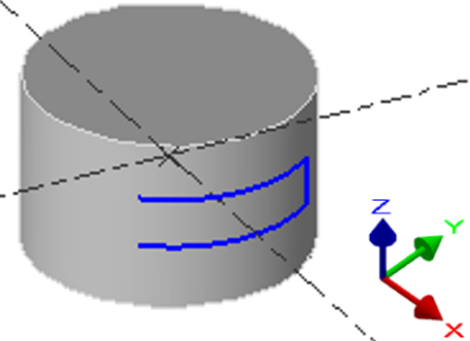

Création d'un plan développé autour d'un axe. Choisissez le distance (diamètre du cylindre) et l' axe de rotation . Une fois le plan créé, vous pouvez utiliser n'importe quelle commande filaire pour dessiner de la géométrie dans ce plan. Elle sera enroulée autour du cylindre. Vous pourrez ensuite programmer un usinage 2 axes qui sera enroulé autour de la forme. |
|
Vous pouvez choisir l' Orientation Z de l'outil pendant l'usinage. 2 possibilités :
|
|
|
|
Une nouvelle boîte de dialogue a été introduite pour la création de plans développés avec les mêmes options dans le ruban. |
|
Diamètre : Le diamètre sur lequel le déroulage doit être créé. Dans le cas d'un simple déroulage (cylindrique), le diamètre peut être entré directement ici.
Orientation : L'orientation du plan de déroulage détermine si l'usinage sera effectué à l'extérieur ou (pour des pièces de tournage de grande taille, éventuellement avec une tête d'angle) à l'intérieur.
Unité ordonnée : vous pouvez choisir entre degrés unité ou mm (ou pouce). Ceci spécifie l'unité de mesure de l'axe vertical (Y ou C) dans le plan de déroulage.
Direction ordonnée : avec cette option vous donnez la direction du '+', vers le Haut ou vers le Bas
|
Bas Direction ordonnée
|
Haut Direction ordonnée
|
Utiliser
Une fois le plan créé, vous pouvez dessiner dans ce plan, ou importer de la géométrie conçue dans un autre plan.
Vous ne pouvez pas changer la vue dans un plan développé : seule la vue de dessus est disponible !
|
L'import se fait par projection avec la commande Projection dans le plan développé disponible dans le menu Plan de travail. Dans la commande Projection, 4 modes de création de profil sont disponibles ; Automatique, Chemin d'arêtes, Faces de support et Filaire. |
|

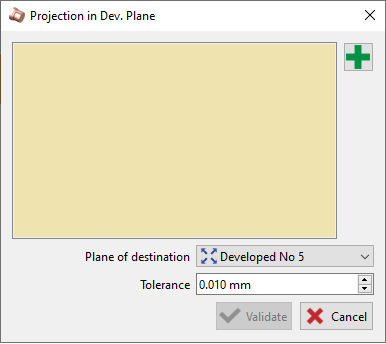

Une fenêtre de dialogue s'ouvre lors de la sélection Projection dans le plan développé.
|
|
|

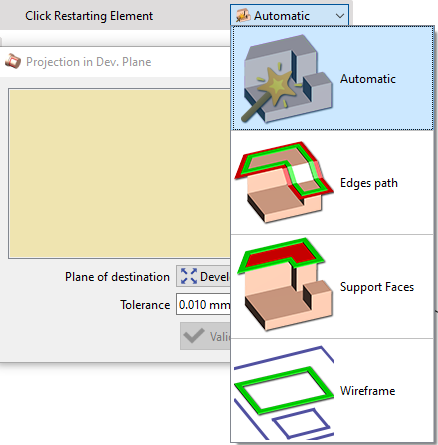

Clicking on the vert + Icon will give us access to choose the mode of profile creation: Automatique laisse le logiciel choisir la méthode optimale pour sélectionner les profils. Chemin d'arêtes permet la sélection directe des arêtes d'un solide, sans récupérer de géométrie 2D au préalable. Faces de support permet de simplement cliquer sur une face pour sélectionner plusieurs profils. Filaire permet de sélectionner n'importe quelle filaire dessinée ou existante sur le solide. |
|
|

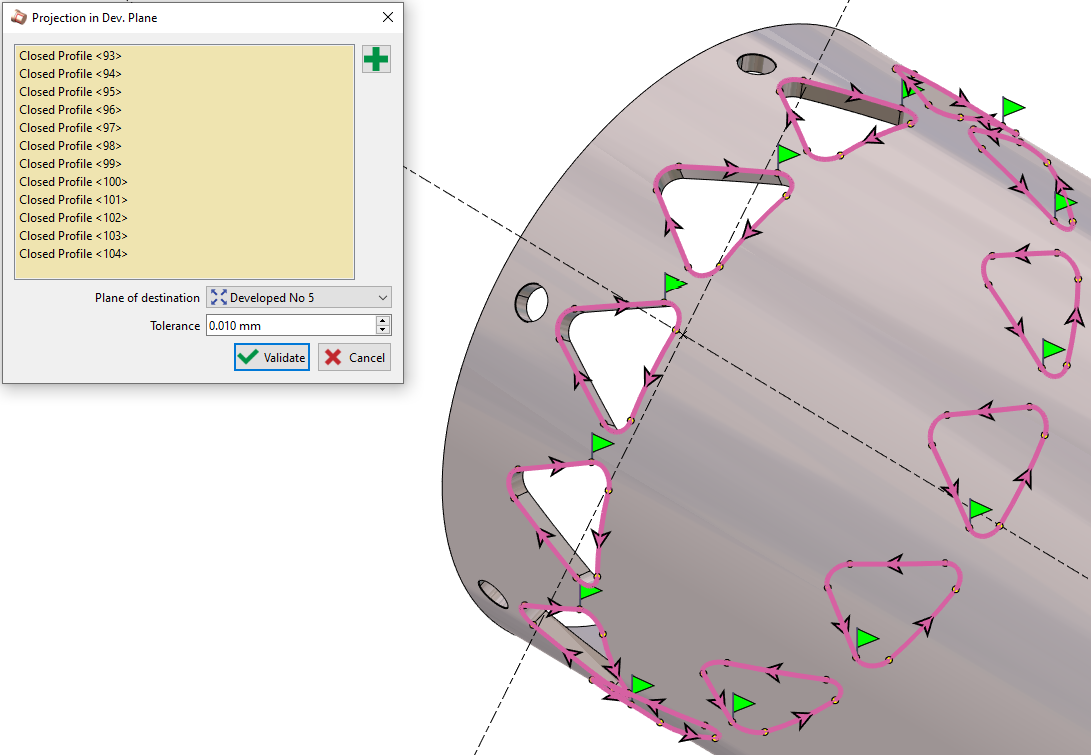

Lors de la sélection multiple de profils, la continuité est appliquée sur les éléments en position 0° et 180°. Les trous ne sont pas pris en compte. L'utilisateur a également maintenant la possibilité d'ajouter ou de supprimer manuellement n'importe quel profil depuis la fenêtre. |
|
|
|
|
Les éléments projetés dans un plan développé ne sont plus transformés en polygones. Ils sont conservés en tant qu' arcs et segments , pour un meilleur résultat d'usinage.
Programmer un cycle en Plan développé
|

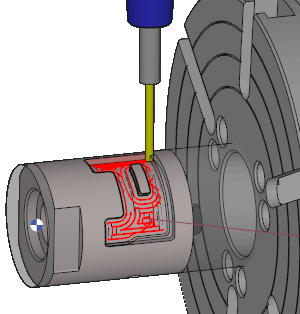

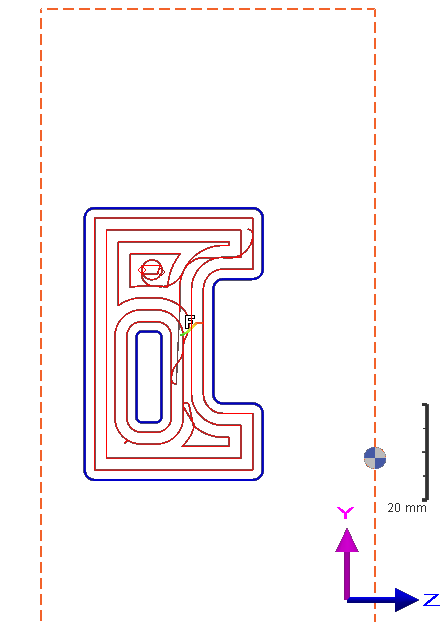

Une fois le plan de travail créé, c'est très simple : procédez comme vous le faites habituellement avec n'importe quelle autre forme. Vérifiez simplement que vous travaillez actuellement dans le plan développé. Vous pouvez programmer n'importe quelle opération 2 axes, comme nous vous le montrons dans l'exemple avec une poche. |
|
|
|
|
|
Usinage en Plan Développé
|

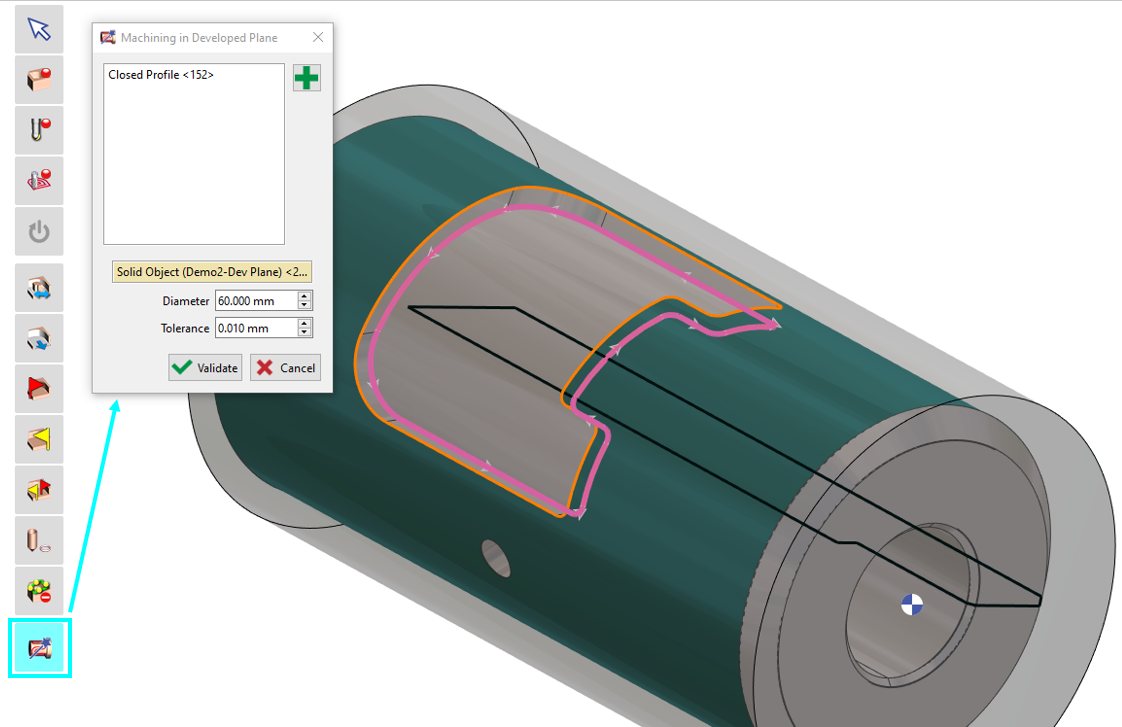

Vous pouvez utiliser la fonction de plan développé lors de la sélection de géométrie pour l'usinage. Lors du clic sur l'option de sélection de géométrie, une icône représentant l'usinage en plan développé sera visible. Sélectionnez le profil désiré à usiner en plan développé. Pour le diamètre, vous pouvez soit saisir manuellement la valeur, soit sélectionner votre solide, et le diamètre sera automatiquement rempli. Une fois validé, procédez au choix de l'outil et du cycle d'usinage appropriés. |
|
|
||
