Cette commande du menu Edition permet de Changer le plan de travail des éléments filaires ou solides . |
|
2 modes sont disponibles :
|

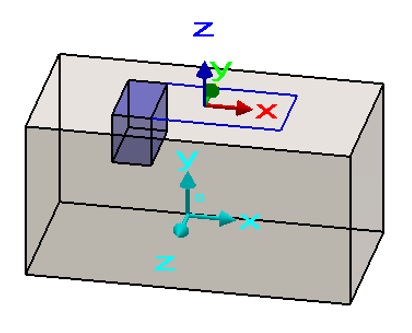

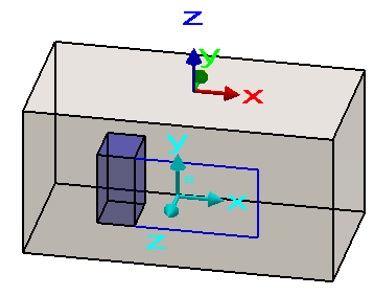

Par déplacement Le nouveau plan est affecté aux éléments, qui sont déplacés dans le plan. |

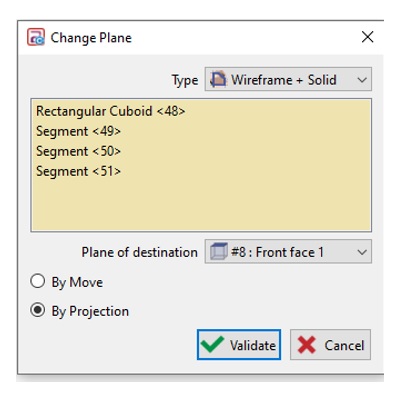

Par projection Le nouveau plan est affecté aux éléments, et les éléments restent tels quels ; leurs coordonnées peuvent être 3D dans ce nouveau plan. |
|
|
|
|
Si nous voulons déplacer un solide dans un plan, et que le plan choisi a été créé sur une face du même solide, nous interdisons cette action. Le plan n'est pas affiché dans la liste des plans de destination possibles. |
|
|
|

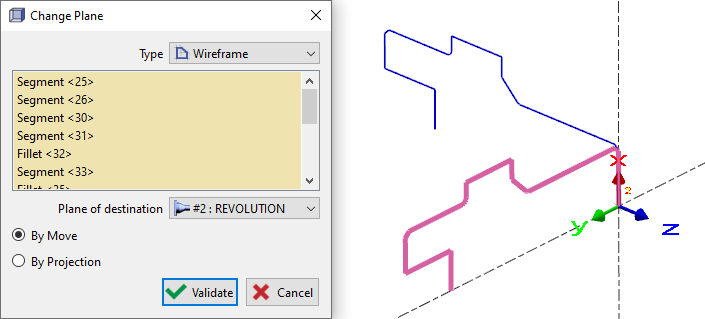

Changer de plan permet également de déplacer une géométrie du plan de référence au plan de révolution . Vous pouvez également projeter une géométrie du plan développé au plan prismatique . Cela peut être utile afin de créer des profils pour les cycles 4 et 5 axes simultanés en plan de référence. |
|
