Définition

Un plan de travail est défini par 3 directions, X, Y et Z perpendiculaires entre elles. La face de travail est XY et l'outil est toujours dans la direction Z du plan courant.

Lorsque vous entrez dans GO2cam, un plan est déjà créé ; appelé Plan de référence en Fraisage et Erosion, Plan de révolution en Tournage (face de travail ZX).

Dans certains cas spécifiques (comme l'usinage sur un 4ème axe), vous devez créer de nouveaux plans correspondant à d'autres faces de la pièce.

Toutes les commandes nécessaires de création vous sont fournies.

Le le plan créé devient toujours le plan courant .

Mais la création d'un nouveau plan ne change pas la vue courante. Vous pouvez changer ce comportement avec l'option Positionnement dans la vue du nouveau plan créé , disponible dans Outils>Options>Affichage.

Cas particulier du plan développé : il devient le plan courant et la vue est également changé .

Liste des plans

Vous pouvez accéder à la liste des plans de travail existants, dans la barre d'état interactive. Avec cette liste, vous pouvez :

  • Changer le plan de travail courant en choisissant le nouveau plan de travail dans la liste.

  • Voir uniquement les éléments appartenant au plan de travail courant avec la case à cocher

  • Changer le plan de travail courant en cliquant sur un élément lui appartenant : cliquez sur la pipette, puis cliquez sur l'élément.

Vous pouvez aussi changer de plan en faisant un clic droit sur le trièdre du plan et en sélectionnant Définir comme plan courant.


Trièdre

Affichage des trièdres des plans de travail

Configuration

Vous avez la possibilité de afficher les trièdres correspondant aux plans de travail existants. Le trièdre indique aussi le plan n° , ce numéro se retrouve aussi dans la liste des plans.

L'affichage est configuré dans la boîte de dialogue des filtres :

  • Pour afficher uniquement le trièdre du plan courant, garder le mode automatique

  • Pour afficher les trièdres de tous les plans existants, cocher l'icône en mode 'visible'

  • Pour n'afficher aucun des trièdres, cocher l'icône en mode 'caché'.

Convention des couleurs

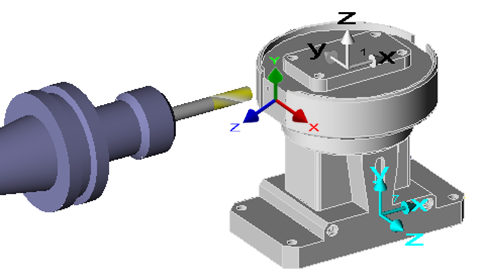

Le Plan de travail courant est affiché en 3 couleurs.

Ici, le plan courant est le plan n°8.

Dans le cas où ce n'est pas le plan de travail courant, le Plan de référence est affiché en Blanc couleur (plan n°1).

Tous les autres plans existants sont affichés en clair bleu .
