Most of the time, un nouveau plan créé est conçu par rapport au plan de travail courant défini dans la barre de contrôle. Nous vous conseillons de vérifier qu'elle est correcte avant de concevoir votre plan de travail. Lorsque vous concevez un plan de travail, il devient automatiquement le plan de travail courant et il est affiché dans la fenêtre active. Un numéro d'ordre non modifiable lui est automatiquement attribué.
Commandes de création de plans de travail
Les commandes de création de plans sont disponibles dans le menu Plans de travail :
|
Icône |
Nom |
Explication |
|
|
Commande homogénéisée permettant des modes de création de plans de travail polyvalents. Les utilisateurs peuvent choisir la méthodologie avec laquelle ils sont le plus à l'aise et qui peut également s'adapter à diverses situations. Au lancement de la commande, un cube bleu apparaît en bas à droite de l'écran et l'utilisateur peut cliquer directement sur n'importe quelle face du cube pour générer rapidement un plan dans cette orientation. Le système d'axes interactif, en bas à droite de l'écran lance également la commande en cliquant et en faisant glisser son origine vers un point ou une face requis. |
|
|
|
Création d'un plan spécialement dédié au cycle d'usinage appelé profilage. |
||
|
Création d'un plan développé autour d'un axe. |
||
|
Projection de la géométrie dans un plan développé. |
||
Autres commandes spécifiques
|
Icône |
Nom |
Emplacement |
Explication |
|
Edition/Changement de plan |
Cette commande permet de changer le plan de travail des éléments filaires ou solides. |
|
|
Positionnement de la pièce |
Conception/Filaire/Nettoyage Conception/Solide/Réparation |
Positionnement de la pièce dans le plan de référence ; cliquer sur 3 points de la pièce : nouvelle origine, direction X, direction Y. |
|
Filaire/Nettoyage |
Position dans l'espace 3D des vues et des détails d'un plan 2D. |
|
|
Plan axial |
En environnement de tournage Conception/Pièce/Plan axial |
Création d'un plan axial. |
Comparaison avec les commandes précédentes
Le tableau suivant est mis à disposition des utilisateurs de longue date et des utilisateurs des versions précédentes de GO2cam pour faciliter leur transition vers la nouvelle version. Toutes les commandes précédemment disponibles sont toujours réalisables mais avec un processus plus homogénéisé.
|
Version précédente |
À partir de V6.12 |
|||
|
Icône |
Nom |
Description |
|

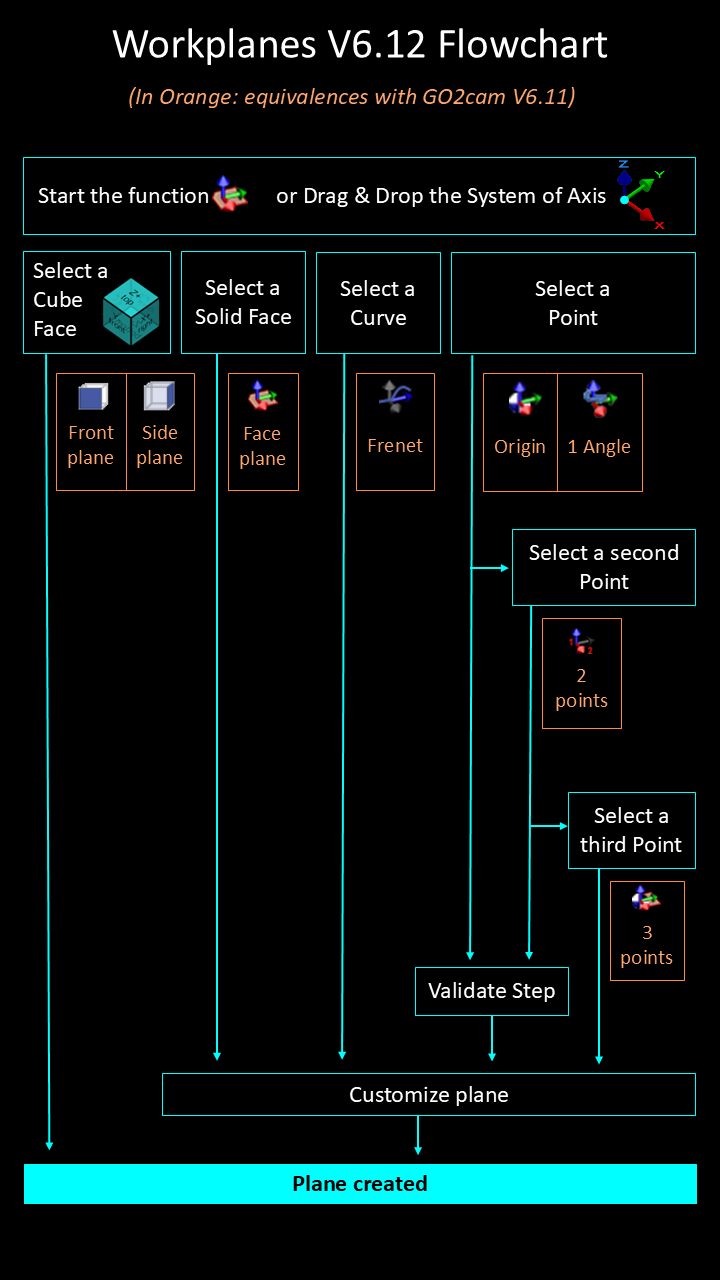

Toutes les commandes listées ont été fusionnées en une seule commande. Voir l'organigramme ci-dessous montrant les nouveaux processus et comment ils produisent les résultats des commandes précédentes. |
|
|
Plan 3 pts X ou face |
Création d'un plan par 3 points définis dans l'ordre de sélection : l'origine, la direction X, et la direction Y. Sur un solide, vous pouvez cliquer directement sur une face. En cliquant sur un cylindre, vous créez le plan correspondant à la direction Z de la forme. |
|
|
|
Plan 2 pts X ou section |
Création par 2 pts définissant dans l'ordre de sélection : l'origine, la direction X. Il est perpendiculaire au plan courant. |
||
|
Plan 1 angle |
Création d'un plan par rotation autour de l'axe X, Y ou Z par rapport à un plan de référence (le plan courant). |
||
|
Plan origine |
Création d'un plan parallèle au plan courant avec une autre origine. |
||
|
Plan 3 pts ou face |
Création d'un plan en cliquant sur 3 points, puis vous pouvez permuter les axes et enfin vous choisissez l'origine du plan. |
||
|
Plan de devant |
Création automatique du plan de devant, par rapport au plan courant. L'origine est la même que celle du plan courant. |
||
|
Plan de coté |
Création automatique du plan de coté, par rapport au plan courant. L'origine est la même que celle du plan courant. |
||
|
Plan manuel |
Création d'un plan par la sélection manuelle de la position |
||
|
Plan de Frénet |
Création d'un plan perpendiculaire à une extrémité d'élément avec l'axe z tangent à l'élément. |
||
|
Plan 3 angles |
Création d'un plan par combinaison d'angles : CAC (ZXZ), CBA (ZYX), CBC (ZYZ) ou CAB (ZXY). |
||
