Cette commande permet la définition d'une poche ouverte sur un profil.

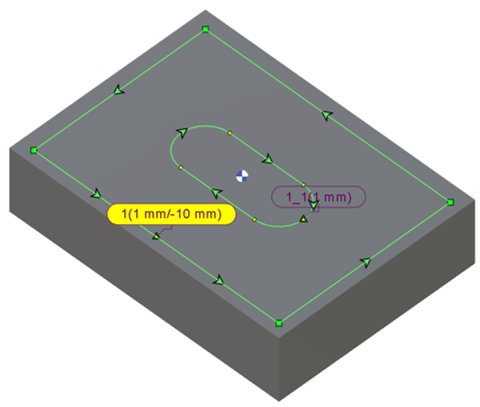

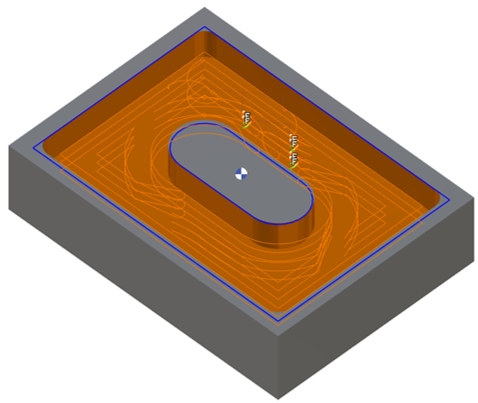

By default, on selecting a profile, that profile is considered closed. As such, any machining carried out will be within or outside the profile. This can be easily detected as the Vert color of the profile line.

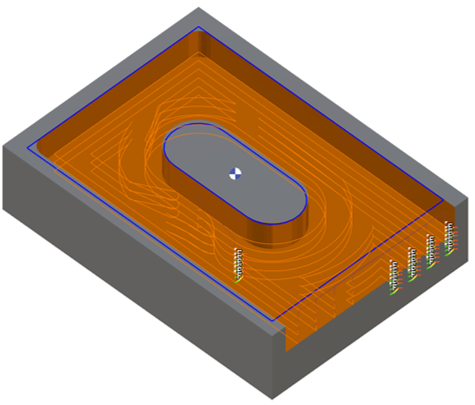

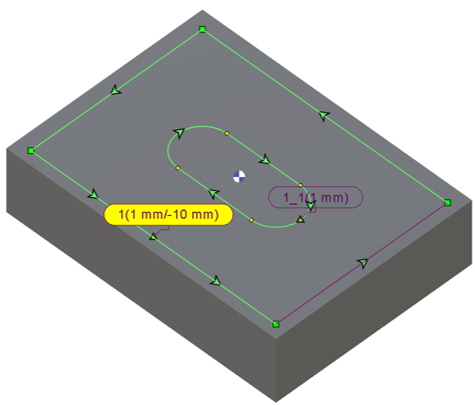

Using the command, the required profile elements can be manually selected one by one. The selected elements will turn Violet , indicating that they are considered open sections of the profile. The cutting tool will enter and exit the workpiece at these open sections.

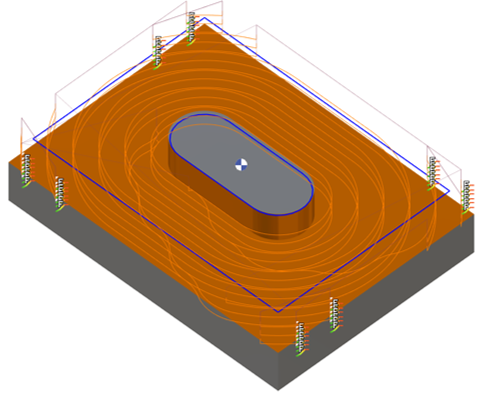

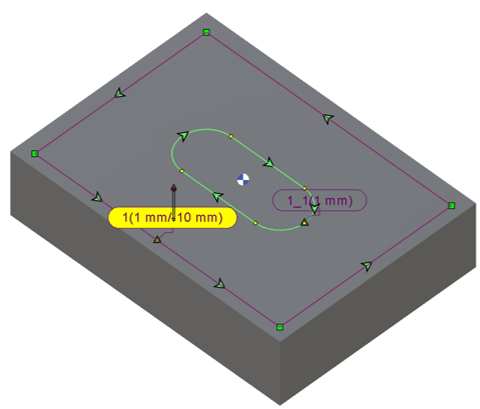

Si nécessaire, la bulle de sélection peut être cliquée pour rendre tout le profil violet, le désignant ainsi comme un profil complètement ouvert.

Nouvelle possibilité de fermer (localement ou totalement) une feature de poche ouverte

La fonction "zone ouverte sur profil" est désormais également prise en compte pour les features.

Ceci peut aider à réduire les risques de collision d'outil.

Pour fermer un élément de la feature, il suffit de cliquer sur la face correspondante de la feature.

Similaire aux profils, l'état d'une zone entière peut être modifié sans sélectionner chaque élément individuellement.

• Maj + Clic sur deux éléments : Ouvre/ferme tous les éléments entre ceux sélectionnés.

• Cliquer sur la bulle : Inverse l'état de toute la feature.

Regardez une vidéo ici sur la fermeture manuelle d'un profil ouvert.

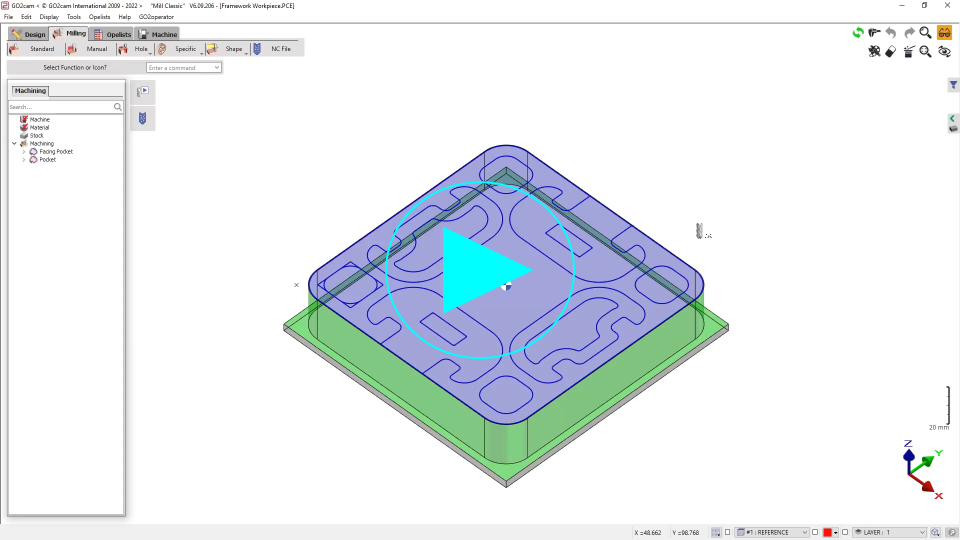

Regardez une vidéo ici montrant la définition d'un élément ouvert sur un profil et comment cela modifie le trajet d'outil de l'usinage du cycle.
