Présentation
Ces commandes permettent d'optimiser le parcours outil entre des trous sélectionnés et entre des profils sélectionnés.
L'optimisation est disponible pour Trous en usinage, Poches et Contour en fraisage et Découpe , Dépouille et Poche en électroérosion. Elle se trouve dans la zone de dialogue lors de la sélection des cycles sélection des cycles .
Les fonctions disponibles seront décrites en premier, suivies des instructions pour optimiser le parcours entre trous et entre profils.
1. Commandes d'optimisation
|
Organisation manuelle des profils |
Le parcours peut être défini manuellement en affichant les trous ou les profils dans l'ordre souhaité. |
|
Origine d'optimisation |
Choisir le trou ou le profil où commence l'usinage. |
|
Types d'optimisation |
Choisir le meilleur parcours parmi 20 solutions. |
|
Optimisation polaire |
Génère un parcours circulaire par rapport à un centre de rotation défini. ( Seulement pour optimisation des trous) |
Types d'optimisation
Les seize premiers choix sont particulièrement utiles dans le cas de trous dessinés sur une ligne ou une grille. Dans ces cas, le point d'origine est choisi automatiquement.
|
Le parcours est horizontal avec 2 balayage directionnel. |
|
Le parcours est horizontal avec 1 balayage directionnel. |
|
Le parcours est vertical avec 2 balayage directionnel. |
|
Le parcours est vertical avec 1 balayage directionnel. |
Les quatre dernières options correspondent à des calculs automatiques. Chacune doit être simulée pour déterminer le choix le plus adapté au cas de l'utilisateur. Modifier le point d'origine peut donner des parcours plus efficaces. .
|
Optimisation parcours proche à proche |
|
Optimisation parcours distance taxi |
|
|
Optimisation parcours distance euclidienne |
|
Optimisation parcours distance max (X,Y) |
|
Pas d'optimisation : l'ordre pris est l'ordre de création des éléments. |
||
2. Optimisation des parcours
Deux processus distincts peuvent être distingués, selon que les parcours sont optimisés entre trous ou entre profils.

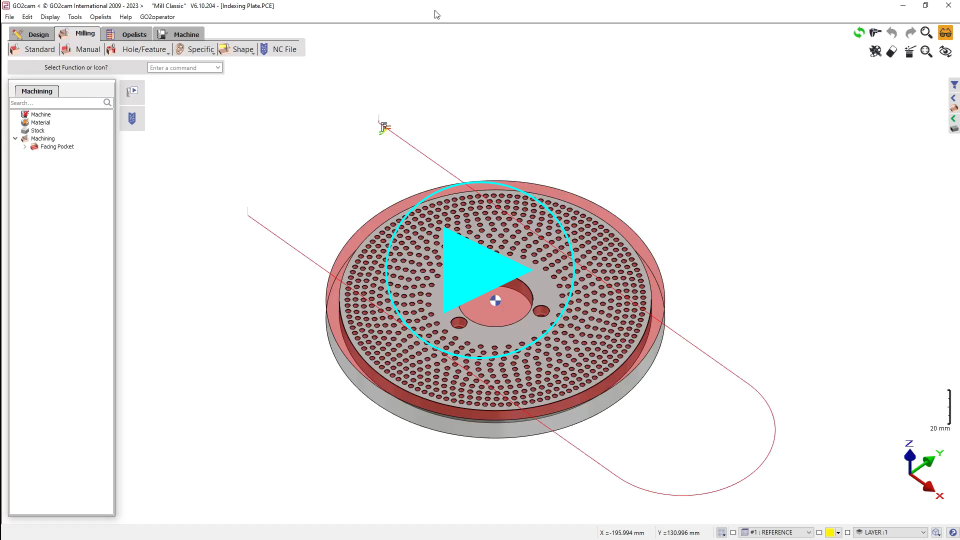

Optimisation des trous
a. Cliquer sur
b. Two cases are possible, and in both, the path length is displayed in the message box. Consequently, several scenarios can be simulated to select the shortest path.
|
1. Sélection manuelle : Cliquer
puis afficher les trous dans l'ordre souhaité. Options pendant la sélection :
|

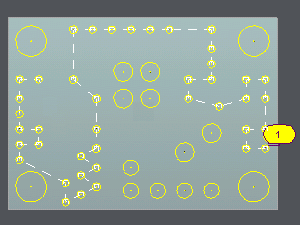

2. Optimisation automatique : Faire une boîte de sélection puis choisir un type d'optimisation.
Si les trous ont été créés dans le bon ordre, choisir Pas d'optimisation

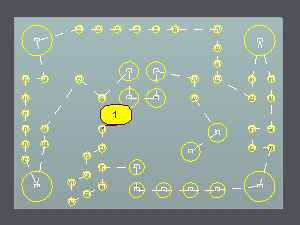

pour respecter cet ordre. Changer l'origine de l'optimisation
pour multiplier les solutions de parcours. L'optimisation automatique et manuelle peuvent être combinées. D'abord, sélectionner une optimisation automatique, puis utiliser l'icône manuelle pour insérer, supprimer ou inverser des trous. |
|
|
|
|

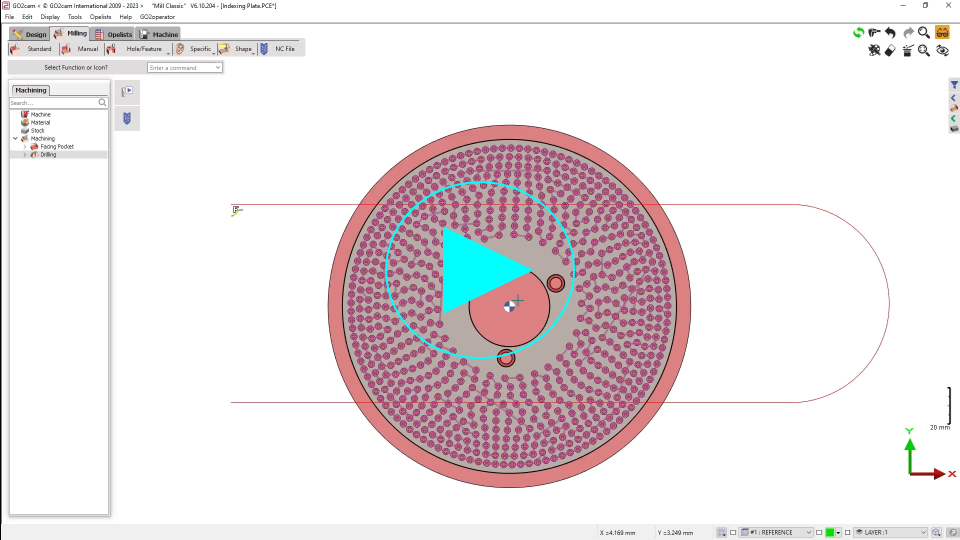

Optimisation polaire
Cette commande permet la génération d'un parcours circulaire sur une pièce contenant plusieurs trous disposés en cercle.
Le point de départ de l'optimisation peut également être spécifié.
Étapes pour l'optimisation polaire :
-
Sélectionner le d'abord trou.
-
Utiliser la flèche de sélection multiple pour sélectionner tous les trous.
-
Cliquer sur l'icône optimisation polaire et définir le centre de rotation
-
Sélectionner l'outil de perçage.
-
Sélectionner le cycle de perçage.
-
Calculer.
|
|
Optimisation des profils
a. Cliquer sur l'icône de sélection des cycles
b. Deux cas sont possibles :
|

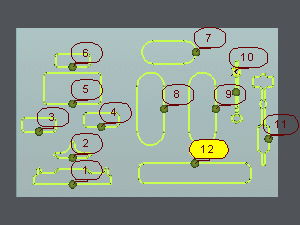

1. Sélection manuelle L'ordre peut être défini manuellement lorsque le nombre de profils à usiner est limité. Les profils à usiner peuvent être sélectionnés individuellement en cliquant dessus dans l'ordre souhaité . |

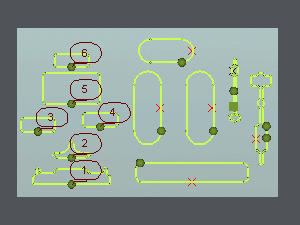

2. Optimisation automatique Cette option est particulièrement utile lors de l'usinage d'un grand nombre de profils. Dessiner une boîte de sélection autour des profils à usiner. L'optimisation automatique peut alors être sélectionnée,
ou l'optimisation manuelle.
|
|
|
