Présentation

Profils peuvent être conçus pour limiter l'usinage. Plusieurs formes automatiques sont disponibles, dont le rectangle et l'ellipse/cercle, et la création manuelle à la volée est également possible.

▶️ Regardez une vidéo en bas de page : cliquez ici

Les principaux avantages :

  • éviter la conception de géométrie filaire,

  • les profils sont utilisés uniquement pour le cycle courant, puis ils sont masqués automatiquement,

  • la limitation peut être éditée et modifiée par la suite pour l'ajuster en fonction du trajet d'outil généré.

Pour créer une limitation automatique

Cliquez sur l'icône ; Créer/Editer un profil de limitation, la vue est automatiquement forcée en vue 'Dessus',

Sélectionnez le type de zone : Ellipse (ou cercle), rectangle ou manuel,

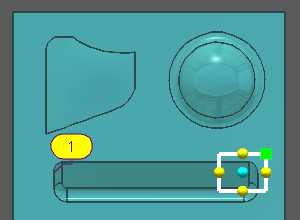

Cliquez sur la pièce pour positionner la zone de limitation : une fois positionnée, le profil peut être modifié.

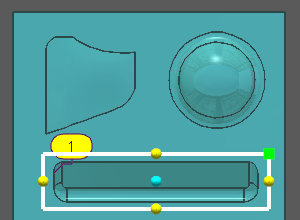

Règles d'ajustement :

  • déplacer la zone avec le point bleu clair ,

  • étendre la forme dans plusieurs directions avec les points jaunes ,

  • pivoter la zone avec le le carré vert. Pendant la création de la zone, plusieurs icônes sont disponibles :

Possibilité d'annuler l'action et de revenir à l'étape précédente

Annuler la zone courante [1]

Valider la zone courante [2]

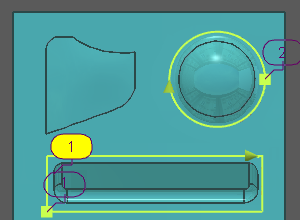

Plusieurs zones peuvent être créées pour la même sélection d'usinage. [3]

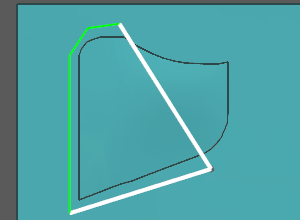

Processus de création manuelle :

La zone doit être créée manuellement en cliquant des points à la volée. Alternativement, la grille peut être invoquée (en utilisant la touche CTRL) pour sélectionner des arêtes de solides ou de géométrie.

choisir Manuel dans le type de zone,

  • cliquer tous les points un par un,

  • pour modifier le dernier point créé, cliquer sur Annuler

  • pour annuler toute la zone, cliquer sur la croix rouge

  • une fois la zone terminée, cliquer sur la coche verte

  • À ce stade, de nombreux ajustements peuvent être effectués

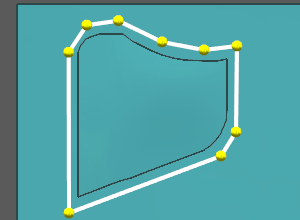

chacun des points jaunes créés, :

  • déplacer insérer

  • des points entre les points existants en double cliquant à l'endroit requis. supprimer

  • des points avec l'icône Gomme revenir

  • à l'étape précédente avec l'icône Annuler enfin, Valider la zone courante avec la coche verte

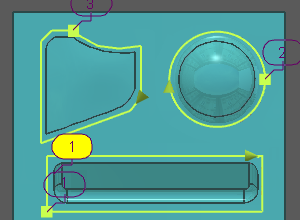

  • Les trois zones de limitation sont définies : terminer la sélection de géométrie.

Le

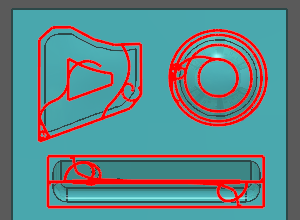

résultat de l'usinage : dans les pages de stratégie, l'usinage peut être ajusté en fonction de la zone de limitation : intérieur, sur, extérieur, etc. Regardez une vidéo sur la Zone de limitation automatique.

▶️ Optimisation de la sélection d'usinage
