Cette commande permet création d'une face pour boucher un trou dans un solide. |
Depuis la V6.10, la commande se trouve dans Conception > Solide > Face > Faces d'arrêt
|
Faces d'arrêt |
Sélection multiple dans Faces d'arrêt Avec le mode trajet d'arêtes, la sélection multiple est maintenant possible. |
|
Création de Faces d'arrêt
|
En cliquant sur la Faces d'arrêt commande. La boite de dialogue suivante apparaît. |
|
|

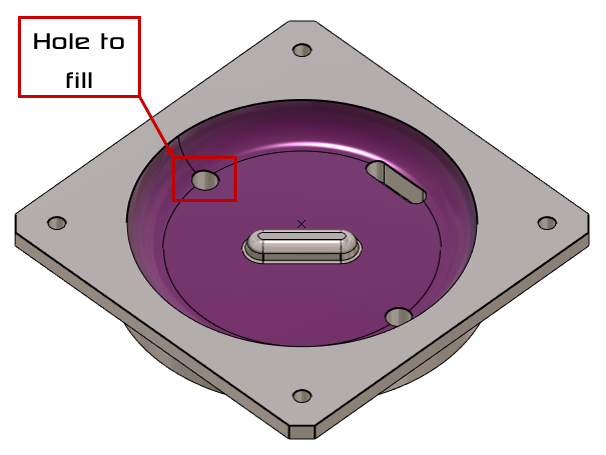

Select la faces qui entoure le trou à boucher et valider .
|
|
|
Cliquer sur l'icône Trajet d'arêtes icône [1] . |
|
|

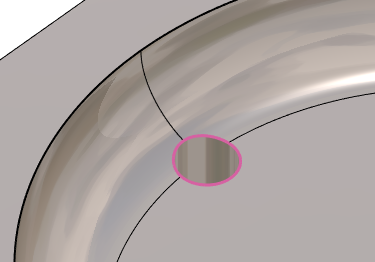

Click sur la arête du trou à boucher et cliquer sur valider les arêtes sélectionnées . |
|
|

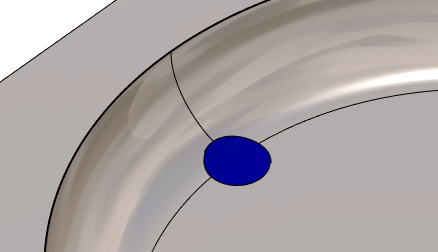

Cliquer sur valider . |
|

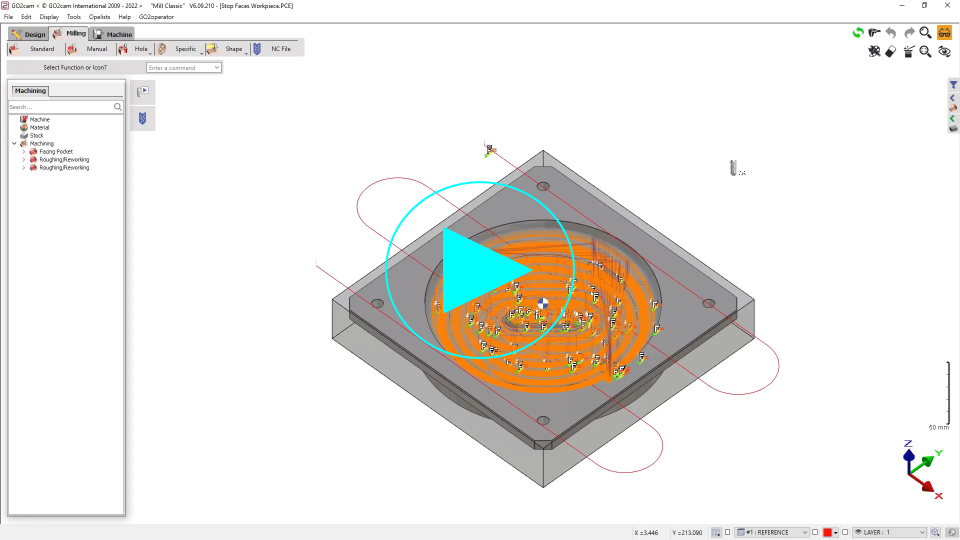

Appliquer les faces d'arrêt à l'usinage
En usinage, les faces d'arrêt doivent être incluses dans la sélection de la géométrie. La méthode la plus simple est de faire une sélection par fenêtre pour s'assurer que tous les solides, y compris le corps principal et toutes les faces d'arrêt, sont sélectionnés.
|
|
