Les révisions sont des versions de GO2cam principalement dédiées aux Correction de bugs logiciels . Les révisions sont identifiées par des numéros 201, 202, etc. et sont publiées approximativement une fois par mois.
Des améliorations mineures sont parfois ajoutées, elles sont décrites dans ce document. Pour la liste complète des corrections, cliquez ici .
V6.12.208 |
Améliorations |
07 octobre 2025 |
|
Sujet |
Type |
Titre |
Explication |
|
|
Géométrie de tournage |
|
Surépaisseur locale |
Nous avons amélioré l'affichage de la surépaisseur locale : taille du texte, position et mise en évidence du segment actuellement sélectionné. |
|
Features de fraisage |
|
Réglages |
Reconnaissance des features : dans la boîte de dialogue Réglages, nous avons ajouté une nouvelle case à cocher qui permet de choisir ou non pour appliquer des modèles standards aux trous. Si elle est cochée et si aucun modèle utilisateur ne correspond au trou reconnu, alors nous n'appliquons pas de modèle standard et le trou n'est pas usiné. |
|
Généralités Usinage |
|
Profils |
Un profil d'usinage basé sur une géométrie cachée n'était pas visible lors de l'édition de l'opération ! Nous avons changé ce comportement et le profil est maintenant visible lors de l'édition de l'usinage, même si la géométrie correspondante est cachée. |
V6.12.206 |
Améliorations |
29 juillet 2025 |
|
Sujet |
Type |
Titre |
Explication |
||
|
Conception filaire |
|
Lecture fichier de points |
Lors de la lecture d'un fichier de points en tournage, vous pouvez maintenant choisir si les coordonnées sont exprimées en XYZ ou ZXY, afin que les points puissent être créés dans le plan de révolution. |
|
|
Post-processeurs |
|
Constructeur PP |

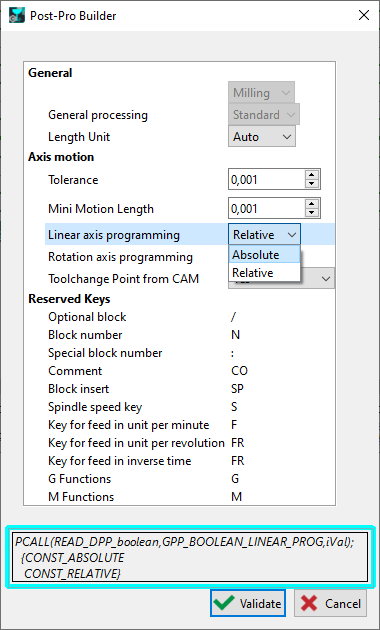

Dans le tableau des paramètres, nous avons ajouté un champ en bas de la boîte de dialogue pour visualiser l'ID de la fonction Pascal pour chaque paramètre. |
|
V6.12.205 |
Améliorations |
08 juillet 2025 |
|
Sujet |
Type |
Titre |
Explication |
||
|
Fraisage |
|
2 nouveaux paramètres 'Surlongueurs linéaires' en contournage. Ils sont appliqués au début et à la fin du profil. Ils peuvent être combinés avec les Surlongueurs de départ et de fin, qui étendent ou raccourcissent l'élément en tangence. |
|
|
|
|
Post-processeurs |
|
Constructeur PP |
Nouveau bouton dans le Constructeur PP pour ouvrir directement le fichier G-codes. |
|
V6.12.204 |
Améliorations |
10 juin 2025 |
|
Sujet |
Type |
Titre |
Explication |
||
|
GO2cam for SolidWorks |
|
Interface utilisateur |
Dans la personnalisation SolidWorks, il est possible de modifier la taille des icônes. Elle est maintenant supportée par le plugin. |
|
|
Conception Maillage |
|
Imbrication |
L'imbrication de modèles maillés est maintenant possible (fichiers au format STL) |
|
|
Plans de travail |
|
|
Amélioration de la nouvelle méthode automatique pour l'Usinage dans le Plan Développé, (implémentée en 6.12.202). Maintenant, lorsque vous créez des profils et qu'aucun diamètre n'a encore été entré, d'un simple clic sur le cylindre de référence, les profils sont créés et le diamètre est entré. |
|
|
Géométrie Érosion |
|

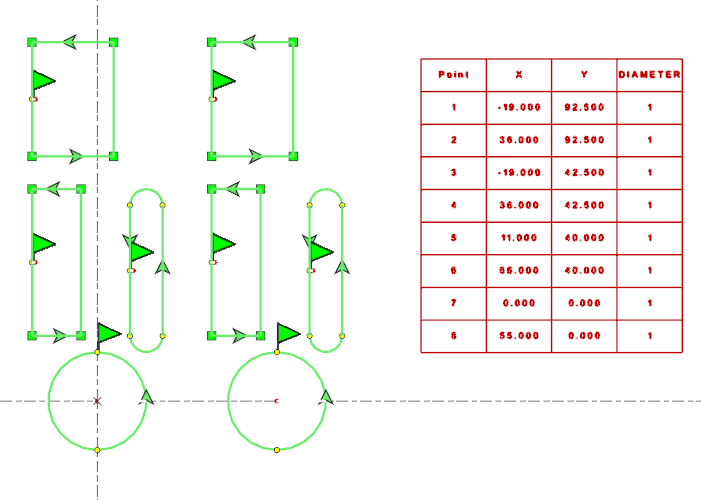

Table des points d'enfilage |
Nouveau Macro JavaScript qui crée un tableau avec les coordonnées des Points d'enfilage.
|
|
|
|
Gestion des porte-outils multi-outils. |

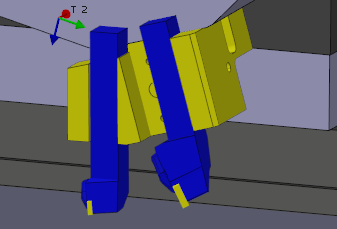

Certaines machines Multi-tasks peuvent monter des porte-outils multi-outils, et offrir par exemple 12 stations pour 24 positions d'indexation ! Pour GO2cam, chaque porte-outil ne représentait qu'un seul outil ! Une position d'indexation et un numéro ! Depuis la Version 6.12.204 nous pouvons gérer cette situation ! |
||
|
|
||||
|
|
MTE |
|
Arbre d'usinage |
La fonction techno Commande Machine est maintenant accessible dans l'Arbre d'usinage, sous la ligne Usinage. Utile dans les Projets Robot et Décolletage. |
|
V6.12.203 |
Améliorations |
29 avril 2025 |
|
Sujet |
Type |
Titre |
Explication |
||
|
|
Géométrie Érosion |
|
Nouvelle Option dans Analyse de pièce : Export des Points d'enfilage Export des Points d'enfilage permet de générer la liste des points d'enfilage avec leurs coordonnées et leur valeur de diamètre. Le format du fichier est *.xml. Note : l'analyse de pièce fonctionne aussi sur des Profils 2D ! |
|
|
|
|
Conception filaire |
|
Menu |
Le menu ‘EDM Spécifique’ est maintenant disponible dans d'autres modules. Il s'appelle ‘Conception Mécanique’ et comprend les commandes suivantes :
|
|
|
Filaire & Conception Solide |
|
Création de chanfrein |
Nouvelle option Inverser le chanfrein Lorsque vous tracez un chanfrein avec 2 valeurs distance/distance, vous pouvez maintenant inverser les valeurs sur les 2 entités sélectionnées ou le coin du solide. Possible aussi en mode distance/angle en filaire uniquement. Pour les solides, lire ci-dessous ! |
|
|
|
Conception Solide |
|
Création de chanfrein |

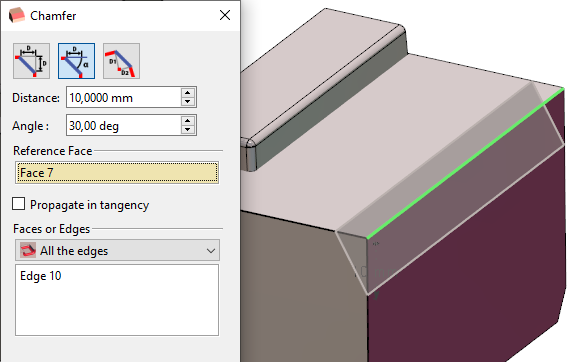

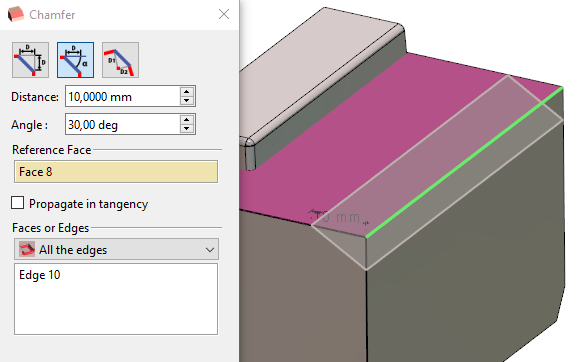

Chanfrein solide : en mode distance/angle, nouvelle possibilité de sélectionner une face de Référence.
|
|
|
|
Conception Solide |
|
Faces d'arrêt |
Sélection multiple dans Faces d'arrêt Avec le mode chemin d'arêtes, la sélection multiple est maintenant possible. |
|
|
|
Conception Solide |
|
Simplification |
La simplification dans le menu contextuel ouvre maintenant une boîte de dialogue où vous pouvez définir la valeur de tolérance. Clic droit sur un solide > Utilitaires > Simplification |
|
|
|
|
Versions des Interfaces |
Mises à jour des formats CAO :
|
||
|
|
|
Import Solide |
Si un fichier CAO est importé comme surfaces, nous appliquons un traitement pour transformer automatiquement le modèle en solide. Si les tentatives échouent, un message d'erreur est affiché. |
||
|
|
|
Import Maillage |
Exploser Maillage Nous avons maintenant la possibilité d'exploser un maillage lorsqu'il est composé de plusieurs composants séparés. Cela fonctionne de la même manière qu'avec les solides. Si un maillage est séparé, faites un clic droit et vous y trouverez la fonction "Exploser", vous permettant de le décomposer en maillages individuels. |
||
|
|
Généralités Usinage |
|
Pack Machine |
Amélioration de la nouvelle fonctionnalité : Export Pack Machine L'export du pack est créé en fil pour pouvoir continuer à travailler dans GO2cam.
|
|
|
|
Généralités Usinage |
|
Fichier Machine |

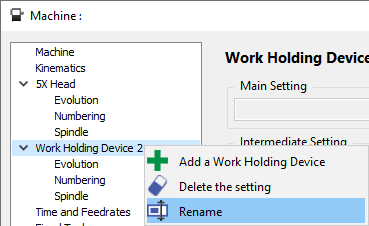

Nouvelle possibilité de renommer le ‘Montage’ dans l'arbre. Vous pouvez l'appeler comme vous le souhaitez en fonction de la cinématique de votre machine. |
|
|
|
Généralités Usinage |
|
Palpage |
Les opérations de palpage sont maintenant supportées sur les pièces maillées et le brut. |
|
|
|
Généralités Usinage |
|
Personnalisation des gammes d'usinage |
2 nouveaux paramètres sont disponibles dans la ‘Personnalisation des gammes d'usinage’
|
|
|
Décolletage |
|
Programmation des opérations sur X moins
Selon l'orientation de l'outil et la taille de la pièce, le fraisage axial sur l'axe C n'est possible que si la pièce est correctement positionnée par rapport à l'outil.
|
|
|
|
|
Features de fraisage |
|
Cercle inscrit |

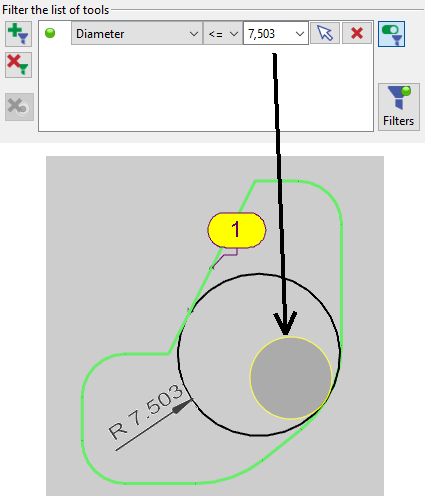

Nouveau paramètre de Cercle inscrit.
Par exemple, le fraisage d'une poche de cercle ou de cylindre définira maintenant un filtre de la moitié du diamètre ! Sur la droite, nous voyons que le cercle inscrit est de diamètre 15.06, donc rayon 7.503. Le filtre outil est réglé à 70.503 mm. |
|
|
|
Fraisage |
||||
|
|
MTE |
|
Synchronisations |
2 grandes améliorations dans le réglage des synchronisations :
|
|
|
|
MTE |
|
Module de Création Machine |
2 améliorations dans le module de Création de Machines 3D :
Ce module est disponible uniquement pour les Revendeurs. |
|
V6.12.202 |
Améliorations |
26 mars 2025 |
|
Sujet |
Type |
Titre |
Explication |
||
|---|---|---|---|---|---|
|
|
Plans de travail |
|
|
Nouvelle méthode automatique pour l'Usinage dans le Plan Développé. Cette nouvelle commande est un assistant où vous devez :
Une fois cela fait, le plan développé est créé automatiquement, avec la géométrie projetée dans le plan et le trajet d'outil ! Cette commande est disponible en configuration Tournage, dans les menus Standard et Manuel, puis Sélection de Géométrie. |
|
|
Outillage |
|
Outil de brochage |
Nouveau processus pour la création d'un outil de brochage : création de 2 entités (plaquette et corps) dans l'environnement Bridage/Porte-outils. Le fichier outil est maintenant créé directement dans la bibliothèque d'outils du menu Brochage et a disparu de l'environnement ‘Bibliothèques d’outils/Outils de forme’ |
|
|
Tournage |
|
Brochage |
Nouvelle possibilité de programmer l'opération de brochage hors centre . Auparavant, l'outil devait être aligné avec l'axe Z. Maintenant, avec la nouvelle méthode de calcul, vous pouvez programmer le brochage hors centre. |
|
|
|

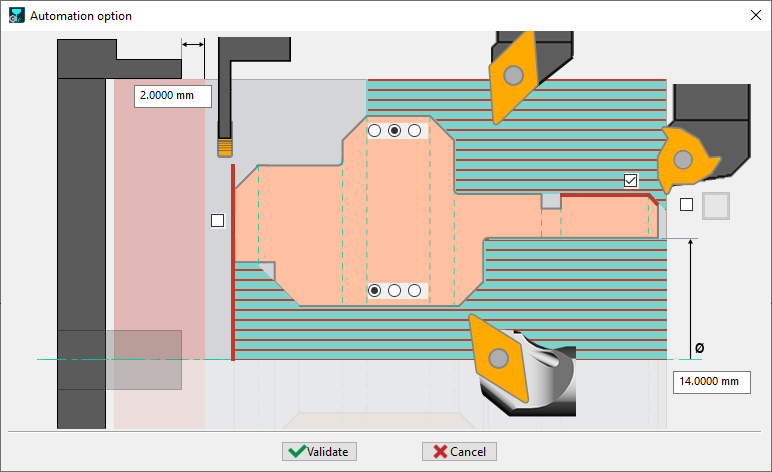

Opelists de tournage automatiques |
Nouvelles options pour permettre l'usinage complet de la pièce sur la broche principale Pour l'usinage extérieur et intérieur, nous avons maintenant 3 modes d'usinage :
|
||
|
|
Généralités Usinage |
|
Table des Origines |
Si une opération est programmée sur un plan et a une origine spéciale définie dans la table des origines, et si une nouvelle opération est programmée sur le même plan, nous appliquons la même origine à ce nouveau cycle. |
|
|
|
Opelists / Stratégies |
|
Opelists |
Nous avons ajouté 3 nouvelles fonctions pour récupérer une mesure selon X, Y ou Z et l'assigner à un paramètre dans l'Opelist |
|
|
|
Trajet d'outil développé |
Lorsque l'on lançait le mode pas à pas, la vitesse était automatiquement réglée à la valeur par défaut ; maintenant, si la valeur du curseur est inférieure à la valeur par défaut, nous le gardons lent lors de l'exécution pas à pas. Ce nouveau comportement permet de simuler des trajets d'outil sur plan développé comme une gorge enroulée sur un tour à tour/fraise. Auparavant, la simulation était toujours trop rapide ! |
|
|
|
|
|
Système d'affichage des axes |
Le système d'axes affiché dans la simulation est modifié en fonction du plan d'usinage de chaque cycle simulé. |
||
