La commande travaille sur solides et profils 2D : elle permet, si une pièce solide unique est présente, de récupérer automatiquement toutes les formes allant jusqu'à la face opposée par simple lancement de la commande.

• Pour les profils 2D, le profil doit être défini avant de réaliser l'analyse de pièce. Reportez-vous à ce tutoriel pour obtenir des instructions sur la finalisation du processus.

Les filières et les poinçons sont reconnus, ainsi que toutes les autres formes telles que les cylindres, cônes constants et évolutifs, formes 4 axes.

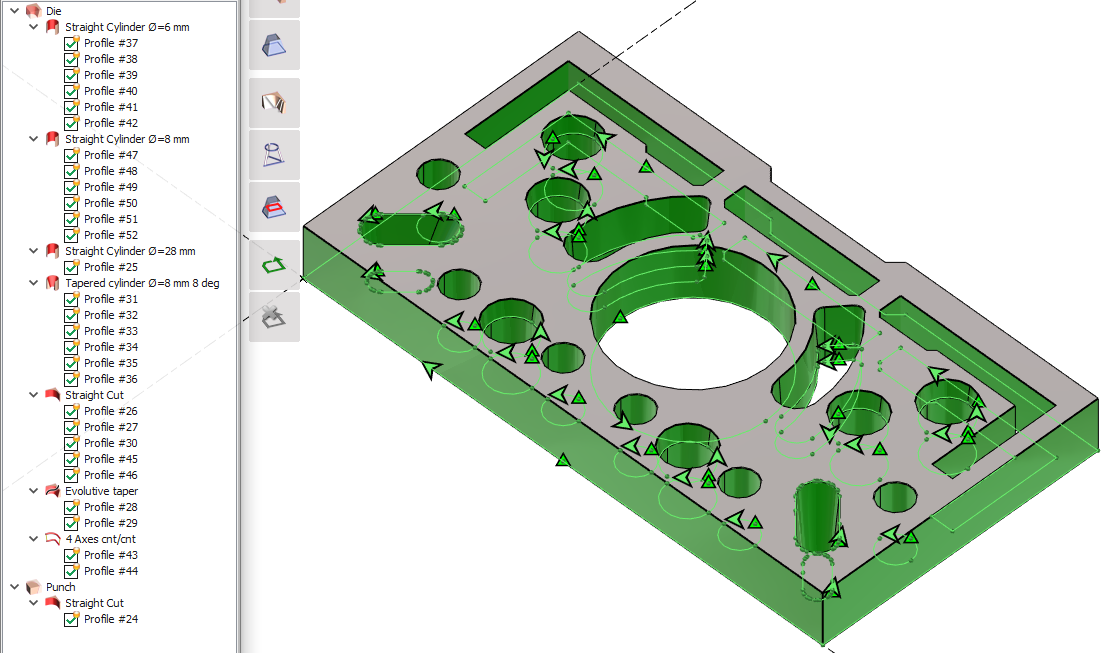

Un arbre est créé pour visualiser et analyser les formes et il propose également quelques commandes, comme l'enfilage automatique sur les profils.

Vous pouvez désactiver/activer les profils depuis l'arbre pour les masquer ou les afficher à l'écran.

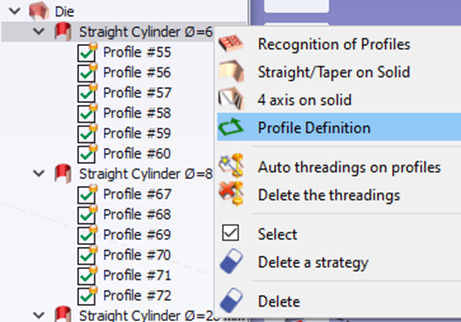

La définition de profil est accessible depuis l'arbre des profils, afin de créer un profil après avoir défini une section Z.

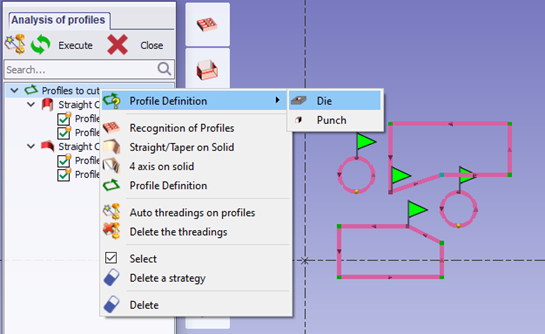

Lorsqu'un profil est créé par une section Z, la définition de profil permet de choisir s'il s'agit d'une filière ou un poinçon forme.

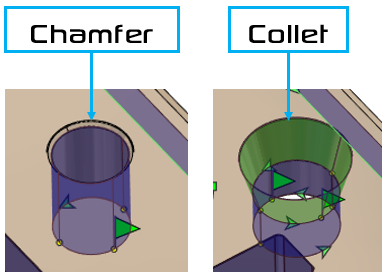

L' angle de conicité maxi permet d'éviter les chanfreins tout en reconnaissant les pinces.

Les faces avec différents niveaux Z sont également reconnues.

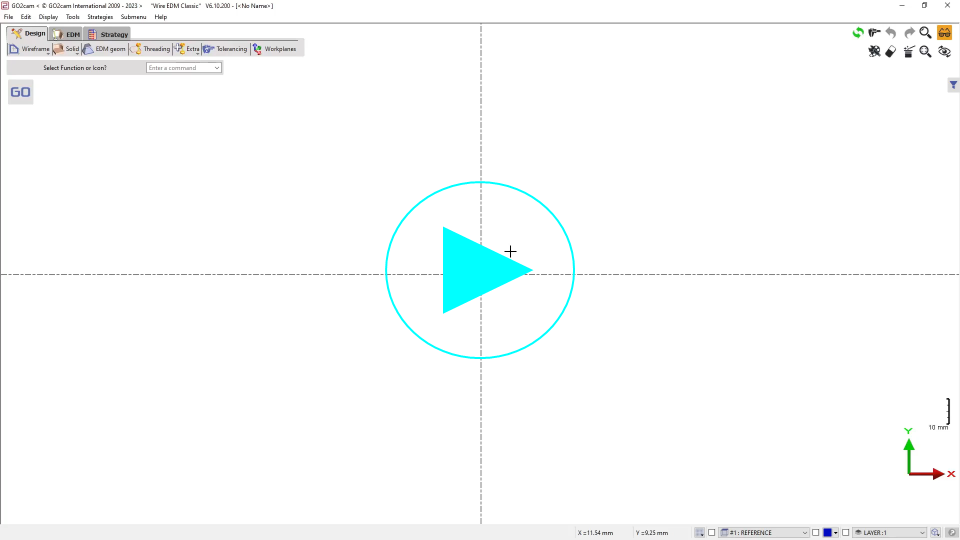

Vous pouvez regarder une vidéo démontrant l'utilisation manuelle de cette commande :

Vous pouvez regarder une vidéo sur l'angle de conicité maxi et les faces avec différents niveaux Z :

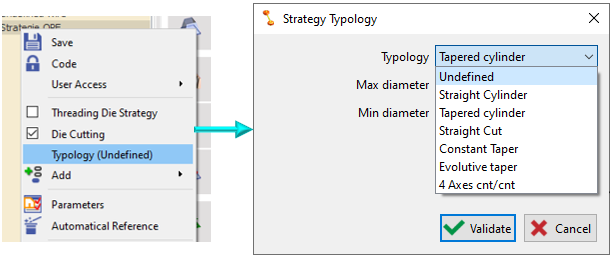

Le concept de Typologie a été inclus dans la définition des Stratégies . Lors de la création ou de la modification d'une stratégie, faites un clic droit dessus pour accéder à la commande Typologie.

Plusieurs types sont disponibles :

• Découpe droite pour cylindres

• Découpe conique pour cylindres

• Découpe droite (toute forme)

• Découpe conique (toute forme)

• Cône évolutif

• Usinage 4 axes.

Pour les profils de découpe droite et conique, deux types sont disponibles, un pour toute forme (Découpe droite, Découpe conique et l'autre pour les cylindres ( Cylindre droit, Cylindre conique). Cela permet de différencier les formes et de définir des stratégies séparées.

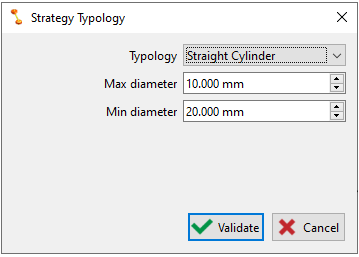

Un Diamètre maxi et un Diamètre mini peuvent également être définis pour les types cylindre . Cela aide à mieux catégoriser et regrouper les cycles de typologie de cylindre dans l'arbre d'usinage.

La fenêtre Typologie de stratégie permet de définir la règle d'automatisation pour la sélection de stratégie lors de l'analyse de pièce.

Cela simplifie grandement le processus comme suit :

• Charger la pièce.

• Lancer l'analyse automatique de la pièce. Les stratégies sont appliquées automatiquement pour chaque profil en fonction de la Typologie définie.

• Réaliser l'enfilage automatique.

• Exécuter pour calculer l'usinage.
