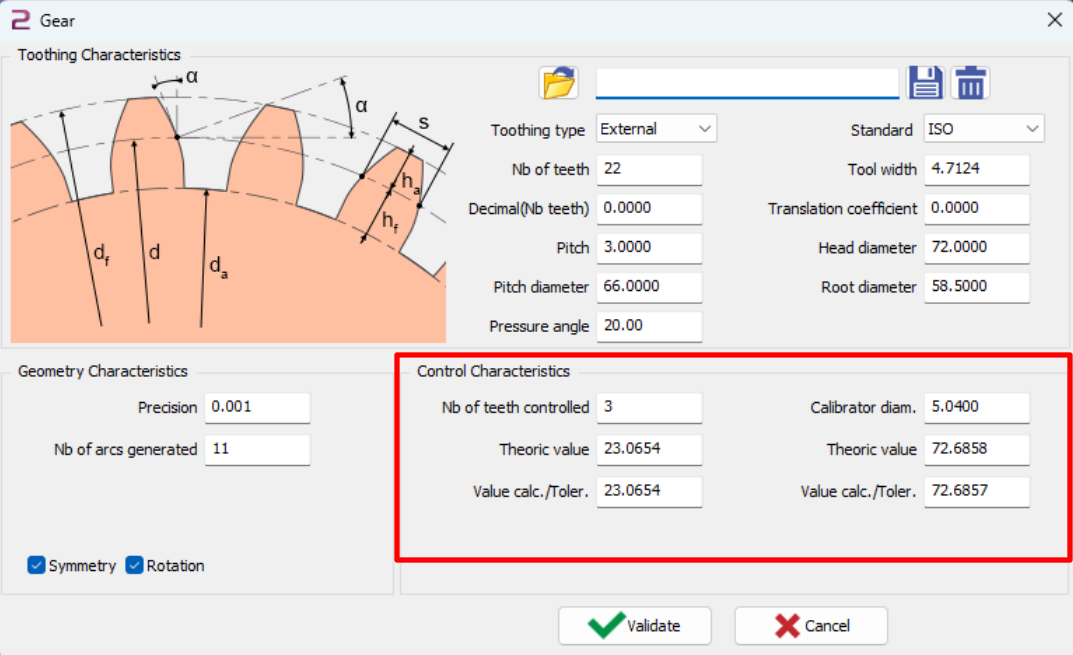

Contrôle largeur dent

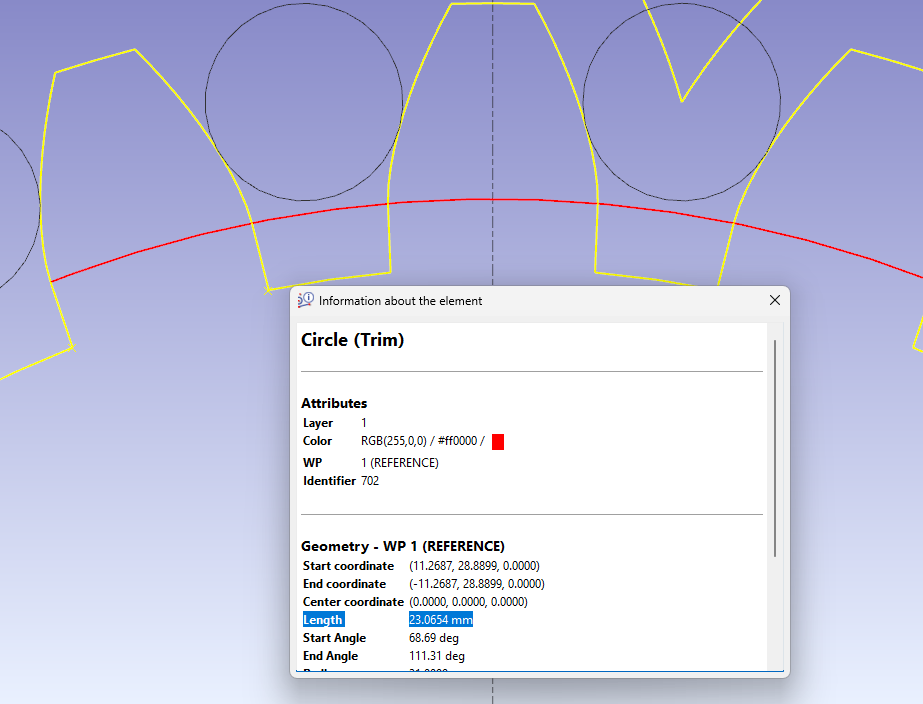

Les trois champs de gauche concernent la longueur d'arc pour le nombre de dents contrôlées où la dent est plus large.
Contrôle diamètre
Pour les trois champs de droite vous définissez un diamètre calibreur. Il sera positionné entre deux dents. Après positionnement nous mesurerons la distance entre calibreurs opposés.
Il y a deux cas, engrenage pair et engrenage impair :

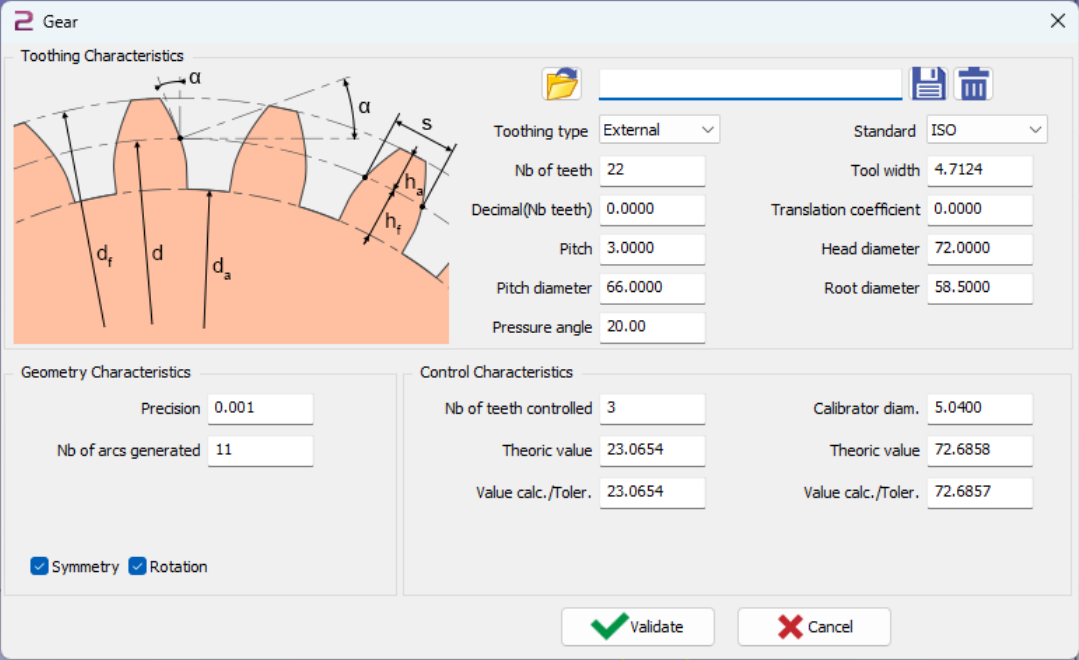

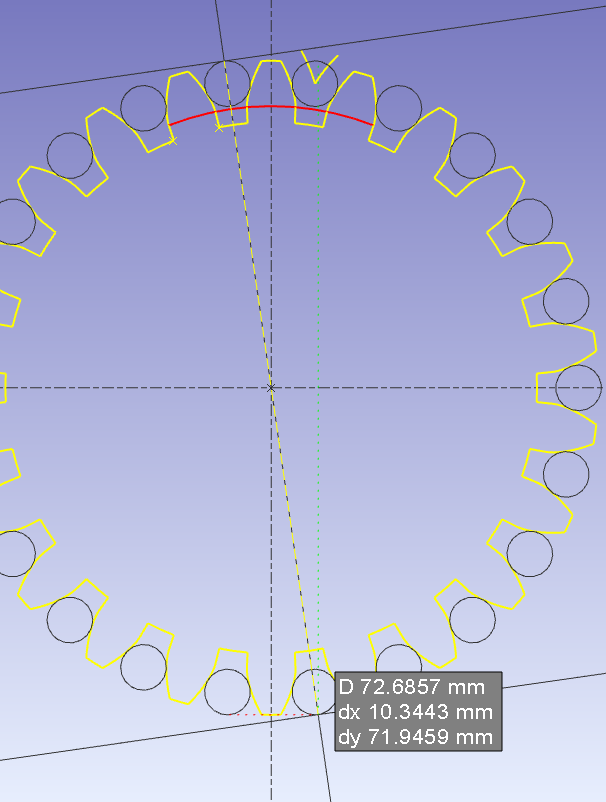

Engrenage pair
Les calibreurs sont directement opposés

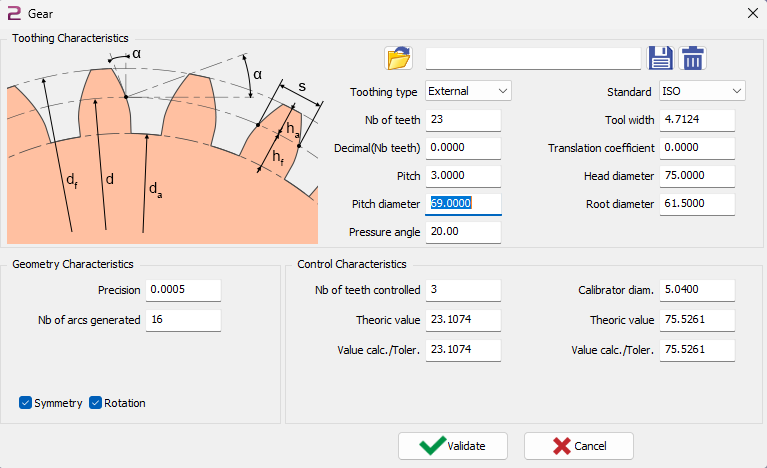

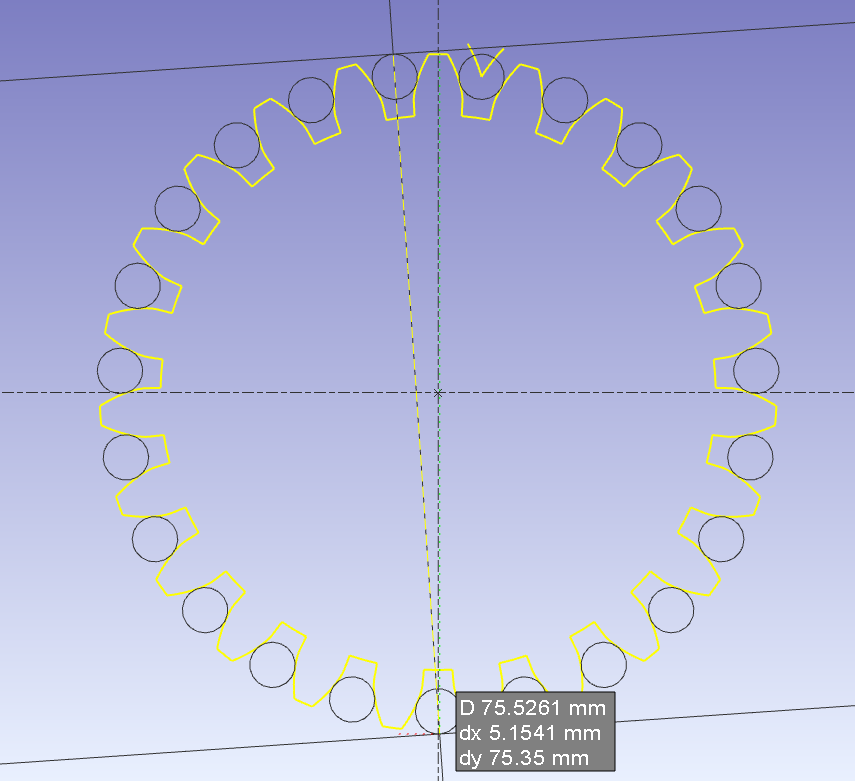

Engrenage impair
Les calibreurs ne sont pas directement opposés
