Création engrenage

Création d'engrenages cylindriques à développante selon les normes ISO (NF E 23-001 à 005) et AGMA (Américaine).


Deux types d'engrenages sont possibles :

  • engrenages extérieurs

  • engrenages intérieurs

Les caractéristiques de la denture sont calculées en fonction du nombre de dents et du pas (diamètre = pas * nombre de dents). GO2cam affiche les rapports de ces différents calculs où interviennent le pas et le nombre de dents.

Pour créer un engrenage

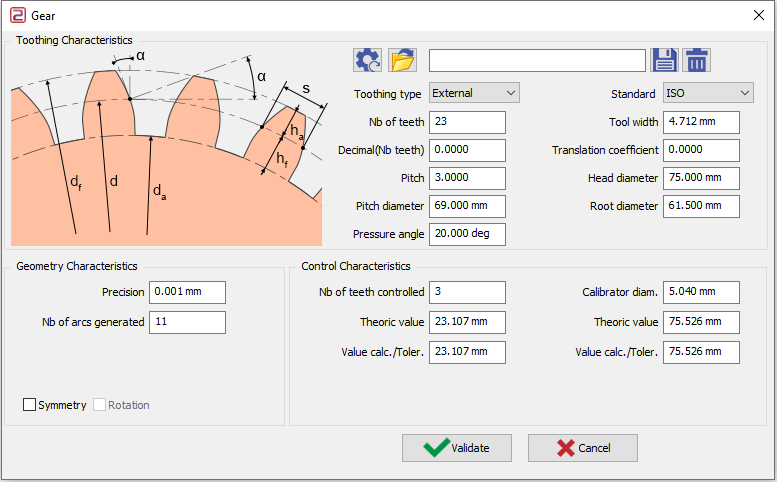

a. Remplir les paramètres de la boîte de dialogue suivante. Les paramètres de la zone Caractéristiques de contrôle sont décrits : cliquer ici .


b. Si vous cliquez sur la coche verte pour valider : une demi dent est dessinée.
c. Vous pouvez sélectionner Symétrie pour avoir une dent entière dessinée et si vous sélectionnez aussi Rotation, l'engrenage entier sera dessiné après validation.

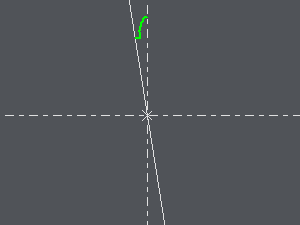

a opération (engrenage extérieur)

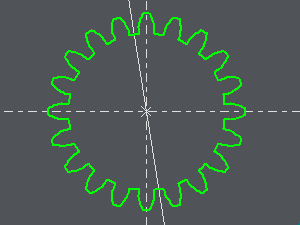

b et c opérations (engrenage extérieur)

Création cannelure

Création de cannelures cylindriques à développante à flancs droits selon les normes ISO (NF E 22-141) et AGMA (Américaine).

Deux types de cannelures sont possibles :

  • arbres

  • moyeu

Les caractéristiques de la denture sont calculées en fonction du nombre de dents et du pas (diamètre = pas * nombre de dents). GO2cam affiche les rapports de ces différents calculs où interviennent le pas et le nombre de dents.

Note :

  • ce type de cannelure est un cas particulier d'engrenage cylindrique à développante géré par le module Engrenage.

  • si vous devez concevoir une cannelure qui ne rentre pas dans le GO2cam cadre de calcul spécifique, vous pouvez utiliser le module Engrenage pour mieux définir cette cannelure.

Pour créer une cannelure

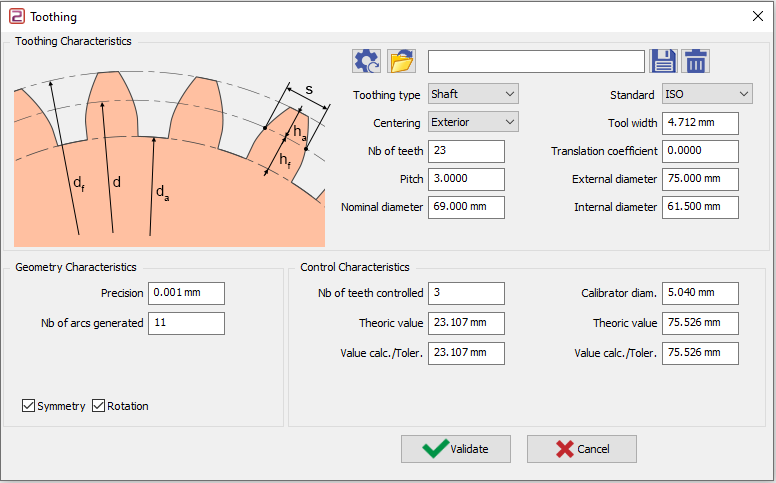

a. Remplir les paramètres de la boîte de dialogue suivante. Les paramètres de la zone Caractéristiques de contrôle sont décrits : cliquer ici .


b. Si vous cliquez sur la coche verte pour valider : une demi dent est dessinée.
c. Vous pouvez sélectionner Symétrie pour avoir une dent entière dessinée et si vous sélectionnez aussi Rotation, l'engrenage entier sera dessiné après validation.

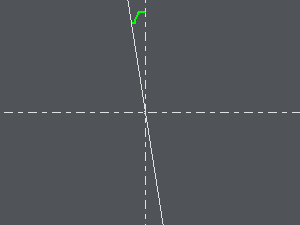

a opération (arbre cannelé)

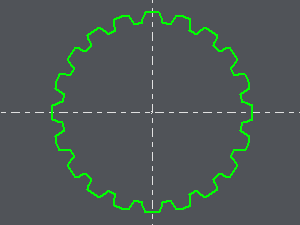

b et c opérations (arbre cannelé)
