Présentation

Le menu Conception pièce permet de programmer des opérations de fraisage sur un centre de tour avec axes C, B et Y. On appelle aussi cela Outils tournants. Les fonctions du menu sont une étape préparatoire à l'usinage.

Principe

Les fonctions des outils tournants ne peuvent être utilisées que sur un solide.

You are suggested to use the Révolution function to create a solid from shaft geometry.

Les Conception pièce fonctions ont plusieurs buts :

elles créent la forme solide nécessaire à une bonne visualisation de la pièce.
elles créer le plan correct automatiquement où l'usinage sera appliqué plus tard.
elles créer le profil 2D nécessaire à l'usinage.

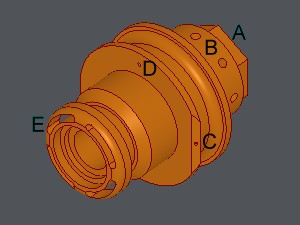

Liste des fonctions

1. Fonctions dédiées aux Opérations axe Y (ou C) :

	Formes prédéfinies (Y or C axis machining)
	Trou radial
	Logements pour clavettes

2. Fonctions dédiées aux Opérations axe B :

	Pente
	Trou incliné

3. Concernant les Opérations axiales (axe C), le principe est différent :

	Plan axial allows you to first create the machining plane
	You can create the geometry to machine with Trou axial

L'arbre de création à gauche permet d'avoir une visualisation globale des différentes opérations effectuées et de pouvoir éditer et modifier les géométries.

Enfin, vous pouvez retrouver certaines fonctions pour créer de la géométrie 2D si besoin :

	Extraction d'Arêtes
	Droite
