Présentation
GO2cam intègre Parasolid, un moteur solide développé et supporté par Siemens Product Lifecycle Management Software Inc.
Parasolid est le noyau de modélisation géométrique 3D leader. GO2cam permet la visualisation des modèles à tout moment en utilisant OpenGL le rendu réaliste.
Veuillez lire l'explication ci-dessous et notez également que vous pouvez regarder des vidéos tutoriels et pratiquer en bas de page.
La section Solide est divisée en 6 menus :
|
Construction d'entités solides basées sur la géométrie filaire (Extrusion, Révolution, etc.) et des formes standard (Sphère, Cylindre, etc.) |
|
|
Combinaison de solides (Union, Soustraction etc.), finition (par ajout de congés et chanfreins) et transformation (Dépouille, Décalage, etc.) |
|
|
Commandes spécifiques d'opérations sur les faces (Création, Extension, Séparation, Suppression de face, Suppression de trous, Faces d'arrêt.) |
|
|
Filaire |
Ces commandes sont dédiées à l'Extraction d'arêtes, l'analyse, la reconnaissance d'un modèle et la création d'entités 2D basées sur celui-ci. |
|
Features |
Analyse solide, Reconnaissance de trous et aussi création de trous standards et utilisateurs. |
|
Import Réparation |
Commandes pour réparer et analyser des solides issus d'import CAO (STEP, X_T,…). |
Principe
|
Vous pouvez créer un solide en :
|
|
|

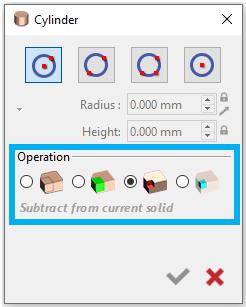

Lors de la création de solides, le Opération booléene s'active après la création d'un second solide. Il vous permet de combiner des solides en utilisant l'union, la soustraction ou l'intersection et de créer un solide indépendant. Nous attribuons un codage couleur à chaque processus (Union : vert , Soustraction : rouge , Intersection : bleu ). |
|
|

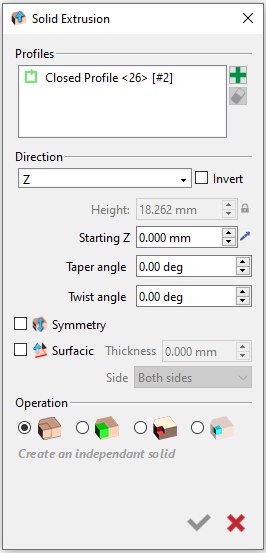

Utilisez les commandes Extrusion solide ou révolution solide pour créer des formes 3D à partir de 2D. La commande Extrusion solide est disponible lorsque la géométrie filaire est à l'écran. Vous pouvez extruder des profils pour créer un solide et spécifier s'il sera symétrique ou surfacique . Les opérations booléennes sont également disponibles ici pour une manipulation plus rapide des solides. Certaines commandes sont grisées ou masquées si elles ne sont pas disponibles.
|
|
|

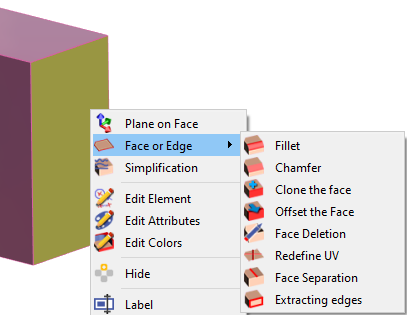

Vous pouvez éditer solide en effectuant un clic droit sur la face ou l'arête et disposez de plusieurs commandes à votre disposition : Plan sur face : permet de créer un plan de travail à partir de la face sélectionnée. Face ou arête : il y a une liste de commandes pour modifier l'arête ou la face sélectionnée. |
|
|

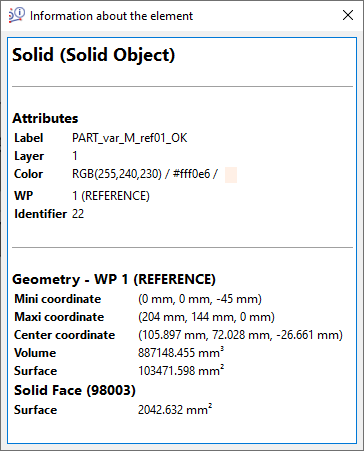

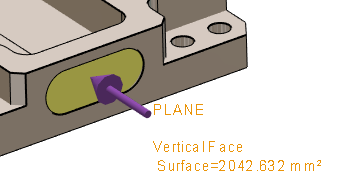

Accès aux informations d'entité du solide en effectuant un clic droit sur une face pour obtenir des informations sur la surface solide entière ou la face solide uniquement comme montré à droite. Les informations de surface sont également disponibles avec la commande Contrôle comme montré ci-dessous.
|
|
À vous de jouer !

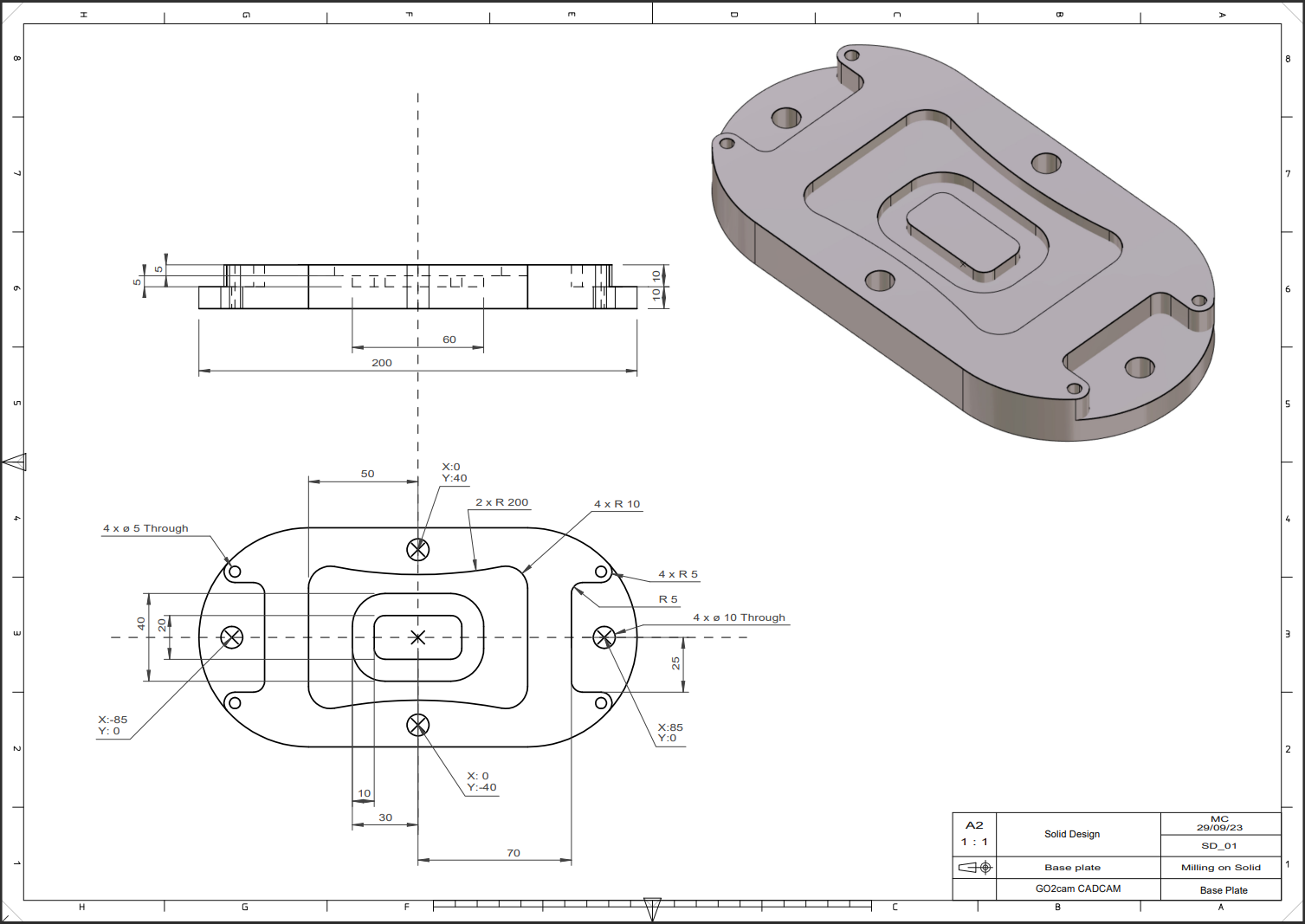

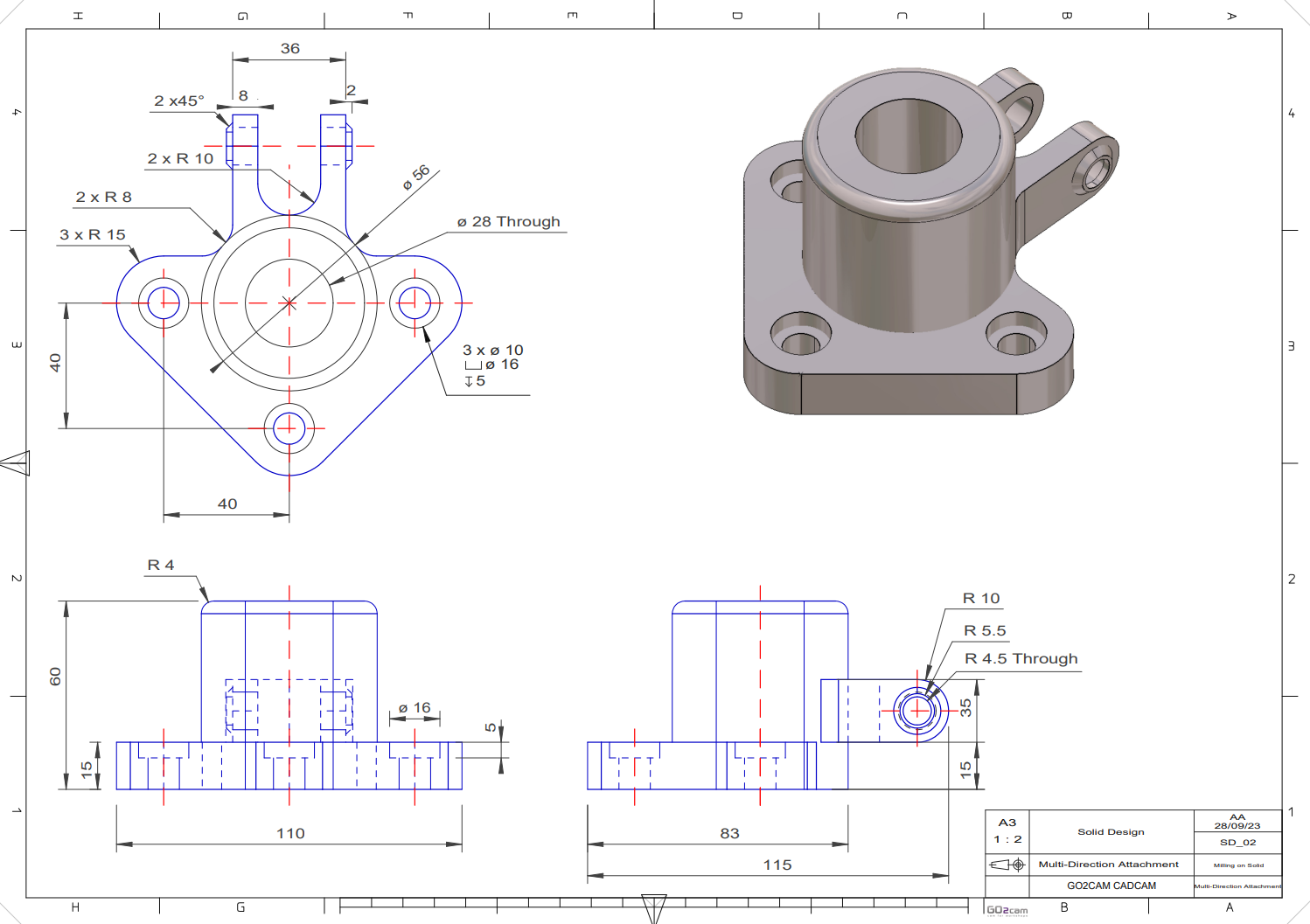

Ci-dessous se trouvent les schémas de mise en plan de 2 pièces que nous allons concevoir. Vous pouvez soit regarder les vidéos pour voir comment concevoir les pièces, soit essayer de les concevoir vous-même.
|
Plaque de base
|
Cette vidéo présente la création d'un solide en utilisant uniquement le filaire avec les commandes suivantes : Cercle, droite, dessin, oblong centre, rectangle, congé, dupliquer géométrie, extrusion solide, déplacer géométrie, Opération booléene
|
|
Attachement multi-dimensions
|
Cette vidéo montre la création d'un solide combiné à un filaire en utilisant ces commandes : cylindre, Opération booléene, Plan sur face, Extrusion solide, Surfacique
|
