GO2cam implements parametric design principles in the creation process. As a geometrical element/object is created, the history of creation is kept in a database. This methodology makes it possible for the selected element/object to have a link to all construction previously made. Also a history tree showing chronologically the operations for creation of a body part is also accessible and editable.

Parameterizing is a powerful functionality of GO2cam, you can find more information about it by en cliquant ici !

Il existe deux méthodes pour éditer un solide :

  1. en utilisant la Editer élément commande.

  2. en utilisant la Contrôler commande.

Editer élément

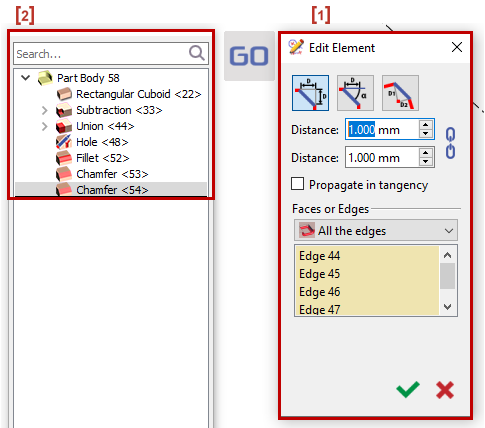

Pour éditer un élément sur un solide, vous devez accéder à l'arbre d'édition Editer élément Commande [1] et où un Arbre d'édition [2] will appear on the left side of the screen.

Il existe plusieurs façons d'accéder à la commande Editer élément :

1.

  • En utilisant le Menu texte, cliquez sur Edition puis sélectionnez Editer élément .

  • Cliquez sur l'élément à modifier.

2.

  • Clic droit dans le fond.

  • Click on the element.

3.

  • Clic droit sur l'élément.

  • Sélectionnez Editer élément.

4.

  • En utilisant le raccourci , Ctrl + H.

  • Sélectionnez Editer élément.

5.

  • Double clic sur la face de l'élément.

Par Double clic sur la face d'un élément, vous accéderez à la ligne correspondante dans l'arbre.

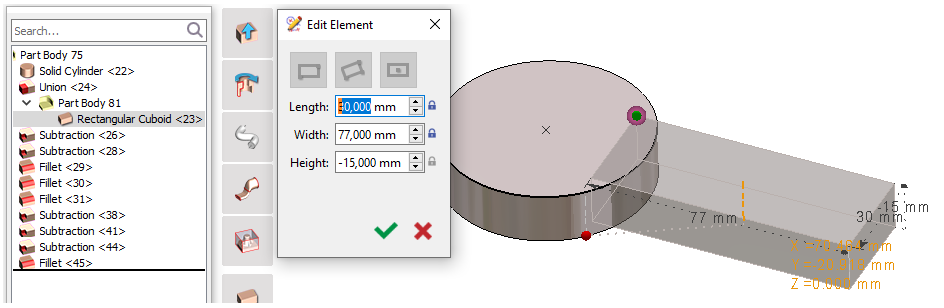

Vous pouvez également éditer un autre élément pendant que vous êtes dans l'arbre comme suit :

Vous pouvez soit Clic droit > Editer élément soit Double clic sur d'autres éléments pour apporter des modifications et cela ouvre à nouveau la boîte de dialogue utilisée pour le créer .

Les points de construction sont visibles : une convention de couleur est appliquée aux points libres ( vert ), points verrouillés ( rouge ), point sélectionné ( en surbrillance )
Vous pouvez également éditer les valeurs directement dans les cotes.

▶️ Vous pouvez regarder une vidéo sur l'édition d'un élément sur solide :

Modify Main element of a solid - Copy-20240814-110141.png

Contrôler

Vous pouvez également modifier un élément sur un solide en utilisant la Commande Contrôler .

Vous devez vous assurer que la commande Contrôler est configurée comme suit :

  1. Mesure sur solide

  2. Informations topologiques

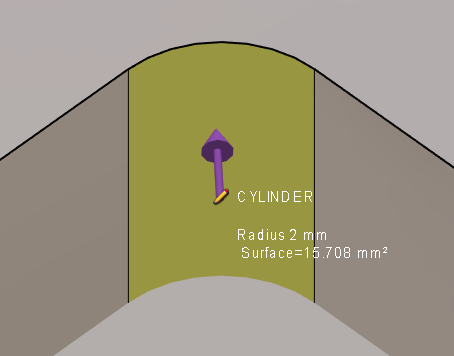

  • Lorsque vous passez la souris sur les éléments du solide, si un crayon symbole apparaît, cliquez dessus ou sur le nom de l'élément pour entrer dans un mode Edition rapide .

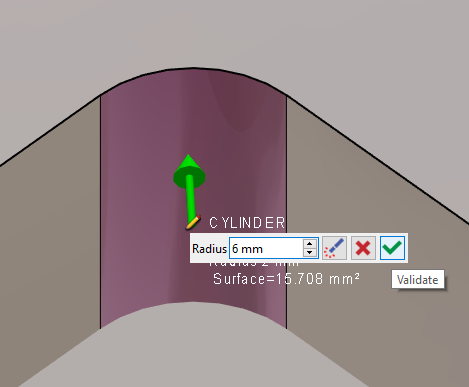

  • Modifiez la valeur dans le champ et validez.

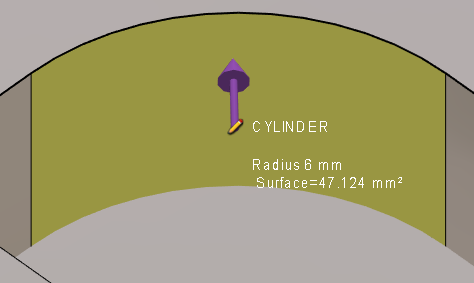

Ici nous avons le nouveau rayon du cylindre.

Vous pouvez regarder une vidéo sur l'utilisation de la commande Contrôler pour éditer un solide de fraisage :

Use of Control command to modify solid geometry-20240814-110325.png

Cette vidéo vous montre l'une des forces majeures de GO2cam concernant l'édition de solides et notamment le tolérancement :

Modification of solid and adding Tolerance-20240814-104341.png

Vous pouvez regarder une vidéo sur la modification et le tolérancement sur solide de tournage :
