Editer les couleurs permet de changer les couleurs d'un solide entier et des faces du solide individuellement.

Cette commande n'est accessible que par popup : faites un clic droit sur le solide à modifier.

Introduction

On peut considérer qu'un solide a 2 types de couleurs :

  • une couleur générale : elle est affectée à toutes les faces du solide,

  • couleurs des faces : chaque face peut avoir sa propre couleur spécifique.

Description de la boîte de dialogue

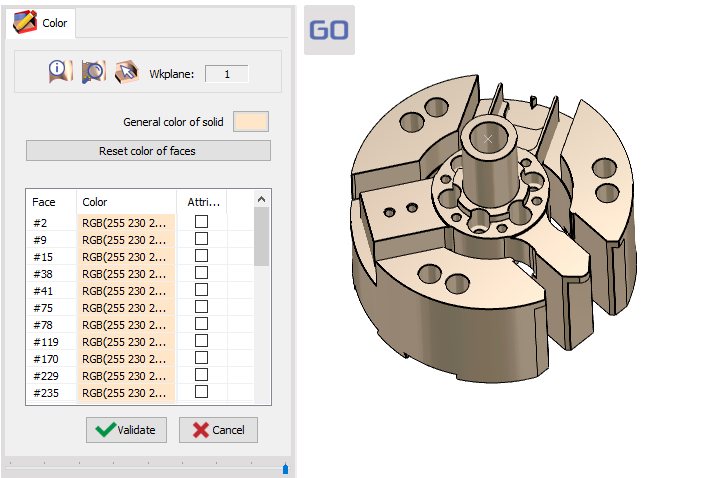

Lorsque vous faites un clic droit sur le solide et choisissez Editer les couleurs , une boîte de dialogue s'ouvre et affiche la liste des faces du solide : chaque face a un numéro d'ID interne et la couleur générale du solide.

En haut, on trouve les 2 options principales :

  • Couleur générale du solide : cliquez sur l'icône couleur pour accéder à la palette et choisir une nouvelle couleur pour le solide entier.

  • Réinitialiser les couleurs des faces : ce bouton permet d'appliquer la couleur générale à toutes les faces si certaines d'entre elles avaient été colorées avec une couleur spécifique.

Autres options complémentaires :

Edit Colors1.png

Icon 02.png

Information sur une face : cliquez sur cette option puis sur une face du solide ou de la liste pour obtenir des informations la concernant (origine, angle, etc.)

Icon 03.png

Zoom sur sélection : lorsque vous cliquez sur une face dans la liste, cela permet de zoomer près de cette face et de vérifier sa position.


Choix du solide : si plusieurs solides sont présents à l'écran, vous pouvez passer d'un solide à l'autre.

Pour changer les couleurs des faces

2 manières de le faire :

  • sélectionner les faces dans la liste et faire un clic droit pour ouvrir la palette des couleurs,

  • ou sélectionner la face en cliquant directement dessus sur le solide et faire un clic droit pour ouvrir la palette des couleurs.

Dans les deux cas vous pouvez faire une sélection multiple en utilisant la touche CTRL du clavier .

Lorsque la nouvelle couleur est affectée à la ou aux faces, les couleurs changent aussi dans la liste et la case 'Attributs' est cochée. Si vous la décochez, les faces reviennent à la couleur générale.

Edit Colors2.png

Edit Colors.png

▶️

Vous pouvez regarder une vidéo sur Editer les couleurs :

  • Description de la boîte de dialogue,

  • Changement de couleur générale,

  • Changement de couleurs multiples de faces,

  • Réinitialisation des couleurs,

  • Description des options complémentaires.

Applications sur faces colorées de solides

Il y a plusieurs applications intéressantes :

  • Dans le module HMF , vous pouvez créer des modèles de trous avec des couleurs dédiées : rouge pour les features de trous taraudés, bleu pour les features de trous à aléser, etc. Si le solide a les mêmes couleurs définies sur des cylindres, les features de trous peuvent être appliquées automatiquement.

  • avec les Opelists , vous pouvez également automatiser l'usinage en définissant des règles en fonction des couleurs des faces ! Lisez-en plus à ce sujet et regardez une vidéo : Références Automatiques Opelists .

  • En tournage, l'opération de finition peut être programmée avec plusieurs avances en fonction des couleurs des faces du solide ! Une vidéo présente cette fonctionnalité dans la page Nouveautés .
