GO2cam Production travaille avec des modèles solides tandis que GO2cam Dental travaille avec des maillages.
Précédemment, le logiciel GO2cam pouvait lire et ouvrir des composants maillés mais ne pouvait pas les modifier ou les utiliser à des fins de programmation.
Afin d'homogénéiser la gestion des composants maillés entre GO2cam Production et GO2cam Dental ainsi que de standardiser la gestion des Maillages et des Solides dans GO2cam Production, la modélisation et le calcul maillé ont été inclus dans le logiciel à partir de la version V6.12.

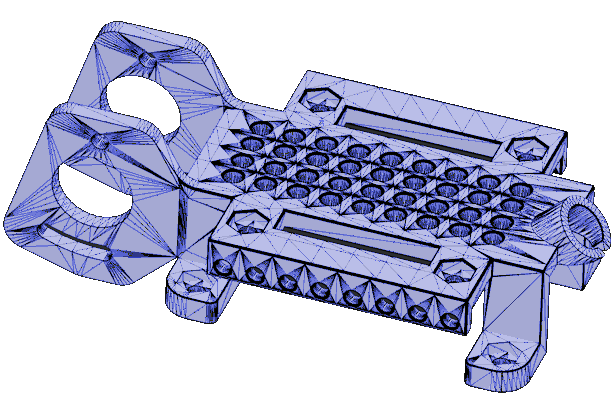

Présentation
Ce nouveau menu vous donne la possibilité de dessiner des entités maillées.
Création maillage
Similitudes avec le Solide
|
Sujets |
Menu Solide |
Menu Maillage |
||
|

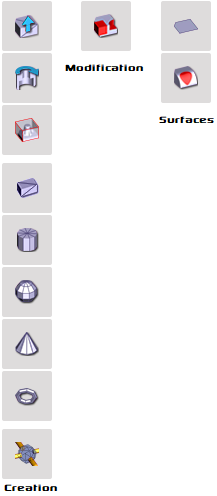

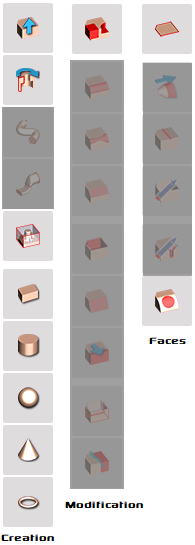

Le menu principal pour le Maillage est le miroir de celui du Solide. Faces a été changé en Surfaces car le Maillage travaille sur une modélisation basée sur des surfaces. |
|
|
||
|

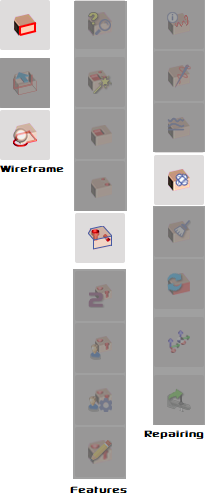

Les commandes sont similaires pour le Maillage. Cependant les commandes inutilisables pour le maillage ont été retirées comme le montrent les icônes assombries sur les images de droite. |
|
|
|
|
Points clés de la modélisation maillée
|
Import CAO |
Les modèles maillés peuvent être importés et positionnés avec les mêmes méthodes que les solides. La planéité peut être reconnue dans le maillage ! |
|
|
Plans de travail |
Des plans peuvent être créés sur un modèle maillé : le plan n'est pas créé selon le triangle cliqué mais par propagation sur la forme. |
|
|
Création brut |
Un modèle maillé peut être sélectionné comme brut |
|
|
Trous |
La reconnaissance de trous peut être appliquée sur un modèle maillé ; après quoi vous pouvez percer ces trous ! Avec la conception maillée vous pouvez alors créer des 'faces d'arrêt' pour éviter d'usiner les trous. |
|
|
Fraisage 5 axes simultanés |
Une nouvelle opération 5 axes est disponible.. |
|
|
|
|
