Présentation

La création d'arbre est une commande spécifique pour dessiner des pièces de tournage en géométrie filaire . Vous trouverez cette commande dans un menu appelé Arbre dans le module Tournage uniquement.

Le menu arbre est divisé en 4 sous menus :

Création d'arbre

Vous y trouverez la création d'arbre et les commandes pour ajouter des congés, des chanfreins et aussi des surépaisseurs spécifiques.

Création

Ce menu est un menu 'léger' de Filaire/Dessin. Vous y trouverez les commandes utiles pour combiner avec la création automatique d'arbre.

Finition dessin

Identique au menu Filaire/Dessin Finition.

Nettoyage Import

Commandes utiles lors de l'import de fichiers CAO 2D (DXF, DWG…)

Principe

Le principe de la Création d'Arbre est une conception chaînée de longueurs, diamètres et cônes, avec affichage automatique des dimensions. Le dessin est aussi entièrement paramétré .

Vous pouvez combiner la création d'arbre avec les commandes standards filaires comme montré dans l'exemple suivant pour le dessin de la gorge. Nous utilisons la création cercle puis la commande Dessin pour finir la forme.

Par défaut, le dessin en tournage est défini en diamètre . Pour le changer en mode Rayon , faites un clic droit sur le fond et désactivez la case Rayon plan révolution.

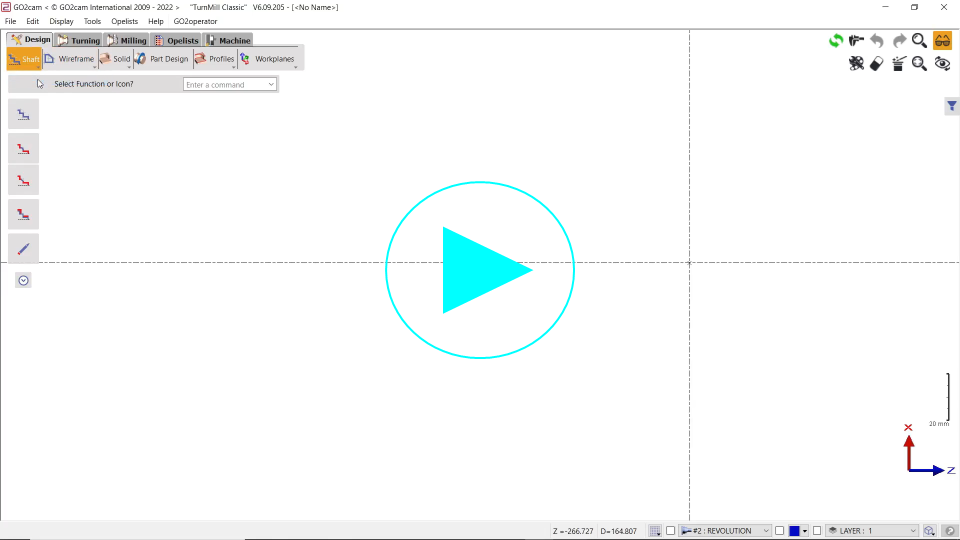

Vous pouvez regarder une courte vidéo montrant cette fonction ici :

Turning geometry with radius dimensioning-20240814-110748.png

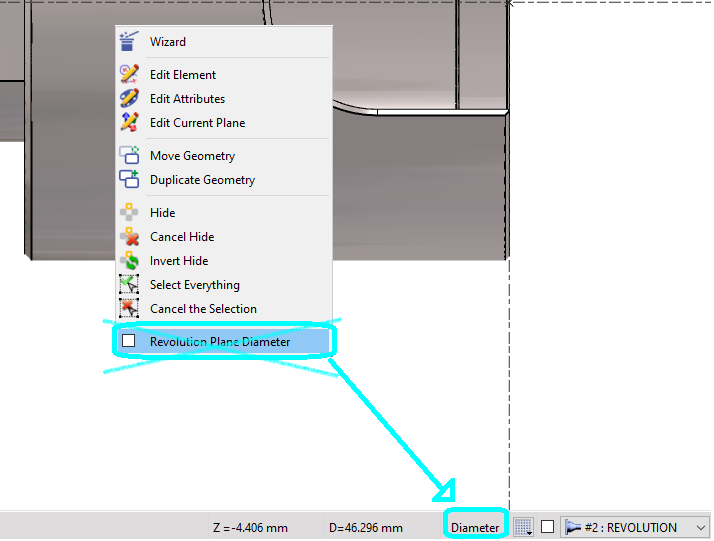

Pour le dessin en Tournage, le choix des coordonnées Diamètre ou Rayon a été déplacé du menu popup vers la barre d'état. C'est un bouton de bascule.

Le mode actuel est celui visible dans la barre d'état de façon à avoir cette information à l'écran.

GUI - Diameter-Radius Status Bar.png

La Création d'arbre

La Création d'arbre [1] is a powerful and easy design tool.

The principle is to draw alternatively diameters and lengths and also the shapes of cones. The fillets and chamfers have to be added later, thanks to dedicated the following commands: Congé [2] , Chanfreins [3]

La création d'arbre permet aussi de modifier les valeurs et de mettre à jour tous les calculs (y compris les opérations d'usinage). Elle peut être utilisée dans le cas de familles de pièces. Vous pouvez créer toute la forme sans entrer aucune valeur ! Dans ce cas, les dimensions seront affichées en couleur rose , juste pour rappeler à l'utilisateur que les dimensions ne sont pas encore figées.

, comme montré ci-dessous. La dimension reprend la couleur noire. Menu RapidEdit Pour modifier les valeurs, double cliquez simplement sur la dimension ou sur l'élément, ou choisissez Editer élément. La valeur peut être modifiée dans un

L'exemple suivant montre la même pièce dessinée à la volée, puis sauvegardée avec 2 tailles différentes.

Utilisation et Fonctionnalités

Démarrez le dessin en sélectionnant un point, puis le dispositif arbre s'active automatiquement et alternativement longueurs (le long de l'axe Z) [1] et diamètres (le long de l'axe X) [2] .

To design a cone, click icon [3] ,

Choisissez ensuite parmi les 3 modes de création :

Angle et Longueur

Longueur et Diamètre

Angle et Diamètre

Vous pouvez ensuite revenir en arrière en cliquant sur la commande Diamètre commande [4] ou sur la Longueur commande [5] .

Lorsque vous entrez des valeurs positives dans les champs, elles sont appliquées avec la direction du bouton Z-Moins [6] ou Z-Plus [7]

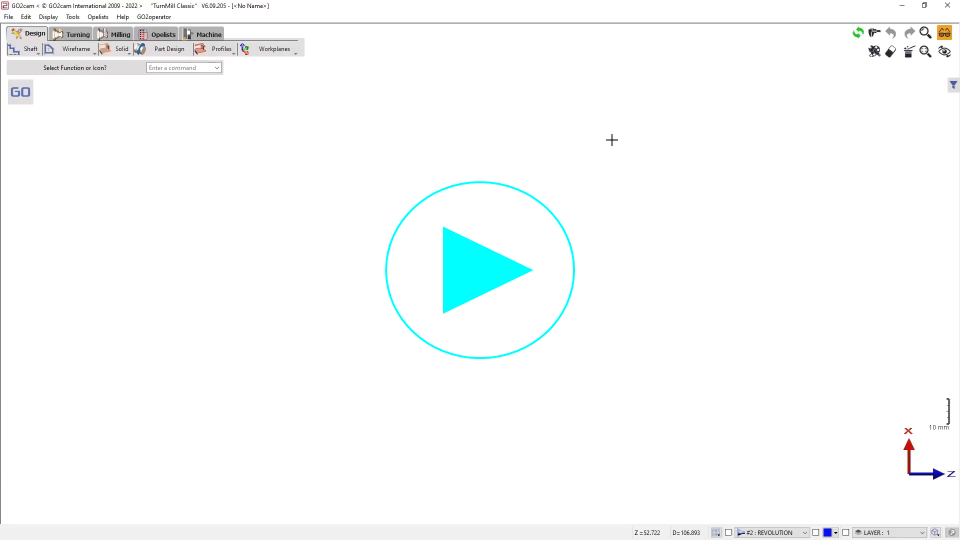

En plus de cela, vous pouvez facilement juste copier le diamètre d'un précédent en cliquant sur sa ligne. Ceci a aussi l'avantage de lier les divers segments de ligne entre eux. Ainsi, si vous modifiez un des diamètres, les autres changeront aussi automatiquement.

Vous pouvez trouver une vidéo montrant cette manipulation à droite.

Copy diameter in shaft creation-20240814-110911.png

Système de coordonnées

  • Par défaut, le dessin se fait en mode relatif.

  • L'utilisateur peut passer du mode Relatif [1] au mode Absolu [2] and vice versa by selecting the icon

    pour Relatif et pour Absolu mode.

Si une dimension est donnée par rapport à un point qui n'est pas l'origine du Révolution plan, vous pouvez déclarer cette nouvelle 'origine' avec le bouton [3] and then click the point. All the next elements will be designed according to this new origin.

Grille : lorsque vous dessinez des éléments, vous pouvez maintenir la touche Ctrl pour appeler la grille avec des valeurs de pas prédéfinies.

▶️ Vous pouvez regarder une vidéo montrant un exemple de Création d'Arbre :

Design Parameterizing.png

Conseils concernant l'affichage des dimensions

Pour déplacer les dimensions

Faites un clic droit sur la dimension. Voici 3 commandes

Déplacer

Pour déplacer une dimension

Déplacement Texte

Pour déplacer uniquement le texte d'une dimension

Alignement de cotes

Pour aligner la dimension sur une dimension de référence

Pour cacher les dimensions

Accès à la boîte de dialogue des filtres

Dans l'onglet Éléments , décochez l'icône pour cacher toutes les dimensions (l'icône devient grise).
