Présentation

Pour créer des surépaisseurs d'usinage

1. Définir le profil ou cliquer sur l'élément choisi.



2. Mode : si vous voulez définir des surépaisseurs sur un profil entier, choisissez Profil. Si vous voulez définir une surépaisseur sur un élément particulier, choisissez Élément .

3. Choisir le côté du brut à laisser en fonction du sens du profil (" Droite ou Gauche ).

4. Remplir la valeur de la surépaisseur locale du premier élément dans le champ appelé Épaisseur .

5. Click on [2] pour sélectionner l' Suivant élément (affiché avec une ligne plus grosse) et définir la surépaisseur dessus.

6. Define each element the same way (you can also go back with [1] ).
   Si l'élément est un arc, vous pouvez choisir entre rayon conique, isométrique ou non forcé.

7. Appuyer sur la Touche Esc pour valider ou choisir Autre profil si vous voulez définir une autre surépaisseur à laisser sur votre pièce.

8. If the machining was defined before the local stock, cliquer sur Ré-exécution pour recalculer les cycles avec la surépaisseur ajoutée.

Cas particuliers

• la Init touche permet de supprimer toutes les surépaisseurs locales définies sur un profil.

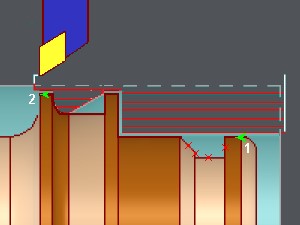

• la Gomme touche permet d'"éviter" un élément. Elle est utilisée par exemple dans le cas d'une gorge que l'on ne veut pas ébaucher (comme montré dans l'image suivante où les éléments supprimés sont affichés avec une croix rouge).

• vous ne pouvez pas définir une surépaisseur sur un arc si vous choisissez l'option

Élément Elle n'est possible que dans le cas d'un profil.
