Définition


La feature Gorge permet de concevoir des gorges standard ou personnalisées avec des opelists assignées.

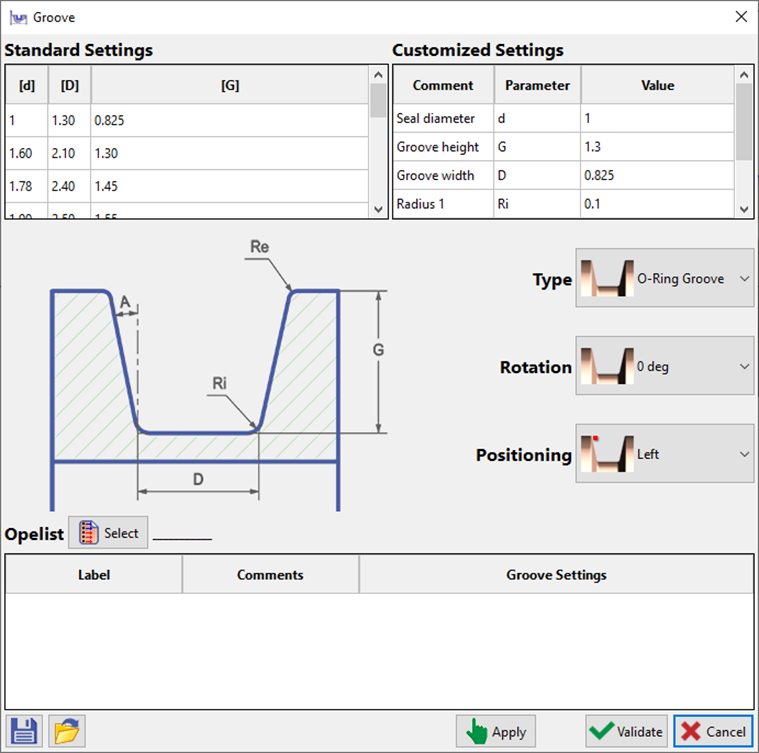

Présentation de la boîte de dialogue

Dans la Feature Gorge, vous trouverez :

  1. Réglage standard : La commande a un réglage par défaut conforme à la norme « DIN », garantissant que les dimensions, angles, rayons et tolérances de la gorge respectent les normes et réglementations de l'industrie.

  2. Réglages personnalisés : La commande permet aux utilisateurs de personnaliser les paramètres de la gorge selon leurs exigences spécifiques. Cela inclut la possibilité d'ajuster des paramètres tels que la largeur, la profondeur, l'angle, les rayons, les dimensions de chanfrein et les tolérances de la gorge.

  3. Assignation de l'Opelist : La commande s'intègre à une Opelist, qui est une liste d'opérations d'usinage nécessaires à la production d'une pièce. Cela garantit que l'opération de gorge est correctement séquencée dans le processus de fabrication.

  4. Sauvegarde et chargement des préférences utilisateur : La commande offre aux utilisateurs la possibilité de sauvegarder leurs réglages de gorge personnalisés sous forme de préréglages pour une utilisation future, et de charger des préréglages précédemment sauvegardés.


En intégrant ces fonctionnalités, la nouvelle commande peut offrir à la fois une génération de gorge conforme aux normes et une flexibilité pour les exigences d'usinage personnalisées, améliorant la productivité et l'efficacité de l'utilisateur.

Comment travailler avec une Opelist ?

Voici le flux de travail pour définir une Opelist et l'utiliser dans la commande Feature Gorge.

Créer l'Opelist

Depuis le Menu Texte, utilisez Opelist > Créer pour créer une Opelist vide. Renommez-la, et utilisez le clic droit pour ajouter une opération de Gorge Directe ( Ajouter > Tournage > Défonçage > Direct )

Voir Gestionnaire d'Opelists pour plus de détails sur la création d'Opelist.

Définir les paramètres de l'Opelist

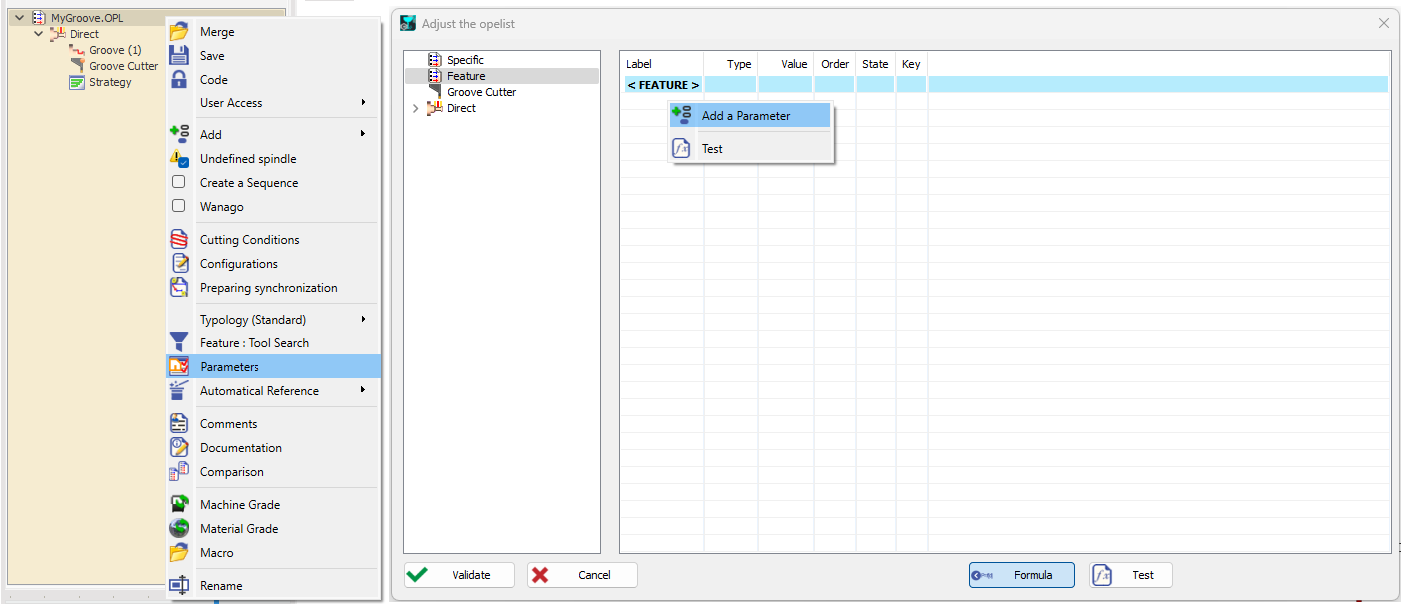

Faites un clic droit sur le nom de l'Opelist pour accéder aux paramètres de l'Opelist.

Cliquez sur le bouton Formule pour afficher les paramètres avancés.

Cliquez sur Feature pour afficher les paramètres de feature et faites un clic droit sur la liste des paramètres pour ajouter un paramètre.


Ajoutez ensuite 2 paramètres de distance, Largeur et Rayon, et définissez leurs champs CLÉ avec WIDTH et RADIUS.

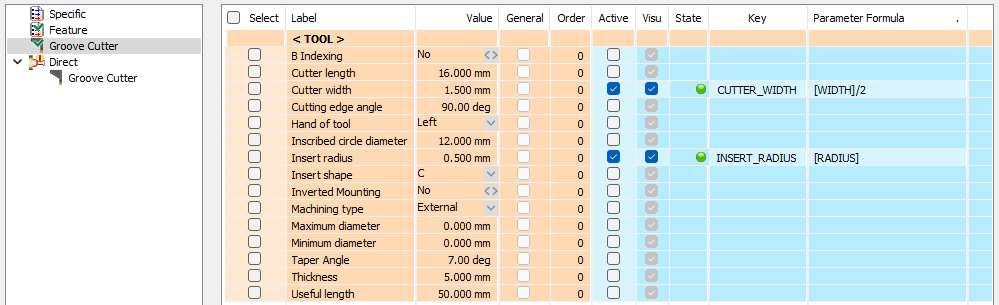

Enfin, dans les paramètres de la Fraise Gorge, liez la largeur de la fraise et le rayon de la plaquette aux paramètres de feature créés précédemment.


Cliquez sur Valider pour confirmer les paramètres et fermer la fenêtre de dialogue.

Cliquez ensuite sur Valider dans le Gestionnaire d'Opelists pour sauvegarder votre Opelist.

Utiliser l'Opelist

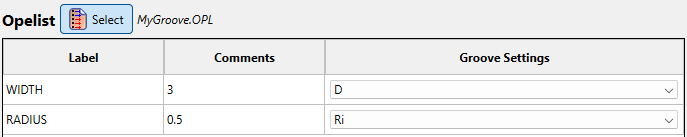

Une fois créée, l'Opelist est visible dans la commande Feature Gorge et peut être sélectionnée. Les paramètres de gorge peuvent maintenant être liés aux paramètres de feature de l'Opelist WIDTH et RADIUS, afin de définir la largeur de la fraise et le rayon de la plaquette.


Usinage

L'usinage de la gorge peut maintenant être simplement ajouté à la liste d'usinage en utilisant Tournage > Pièce > Features 2D
