Présentation


La commande ‘Editer élément’ permet de modifier un élément géométrique déjà conçu.

Plusieurs façons d'accéder à ‘ Editer élément ’:

  • choisir Editer élément dans le menu texte Edition

  • clic droit sur l'élément choisi, puis choisir Editer élément dans le menu contextuel

  • clic droit sur le fond, choisir Editer Élément dans le menu contextuel puis cliquer sur l'élément à modifier.

Les entités géométriques nommées sont affichées avec leur nom dans le titre pendant l'édition.


GO2cam implémente les principes de conception paramétrique dans le processus de création. Au fur et à mesure qu'un élément géométrique est créé, l'historique de création est conservé dans une base de données. Cette méthodologie permet à l'élément sélectionné d'avoir un lien avec toutes les constructions précédemment effectuées.

Parameterizing is a powerful functionality of GO2cam, you can find more information about it by cliquer ici !

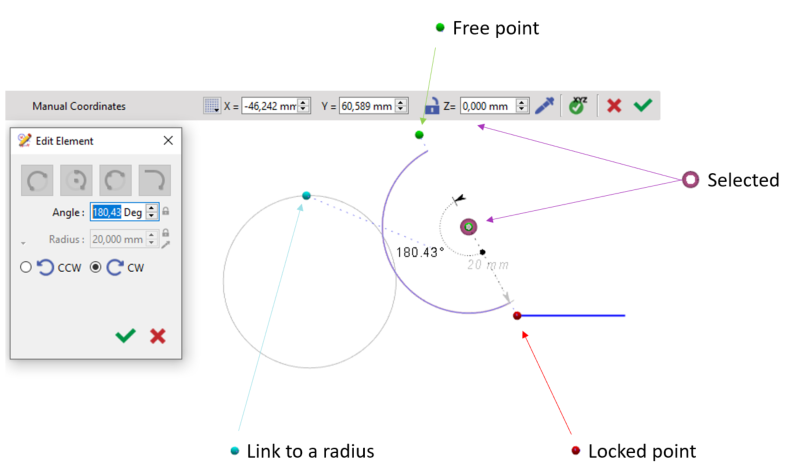

Les relations paramétriques entre les éléments en géométrie 2D sont définies par une série de points qui peuvent être manipulés pour modifier l'entité comme montré ci-dessous :

Lien [ Bleu ]

Lié à un autre rayon et reflétera tout changement effectué sur l'original. Ce lien peut être rompu en cliquant sur l'icône de cadenas lors de sa sélection.

Point verrouillé [ Rouge ]

Le point initial par lequel tous les autres sont liés. Le déplacement de ce point déplacera toute la structure.

Sélectionné [ Contour violet ]

Le point courant qui est sélectionné.

Point libre [ Vert ]

Peut être déplacé librement sans affecter les autres points.

Rayon d'un arc

Ci-dessous les étapes pour éditer l'élément arc :

  1. Clic droit sur l'élément à éditer

  2. Sélectionner Editer élément .

  1. Entrer la nouvelle valeur dans le champ rayon .

  2. Cliquer sur la coche verte pour valider.

▶️ Vous pouvez regarder une vidéo sur l'édition du rayon d'un arc :

Edit the radius of an arcs.png

Edition d'un congé

Ci-dessous une vidéo exemple montrant comment éditer un congé.

▶️ Vous pouvez regarder une vidéo sur l'édition d'un congé :

Edit Wireframe Fillets .png

Couleur de l'élément édité

Dès la V6.11, les couleurs d'un élément en cours d'édition et des éléments après sont distinctes. Ces couleurs peuvent être définies par l'utilisateur dans Outils> options> Thème.

Pour plus d'informations, consulter la page Thème .
