Possibilité de créer des formes de logements pour clavettes prêtes à être usinées.

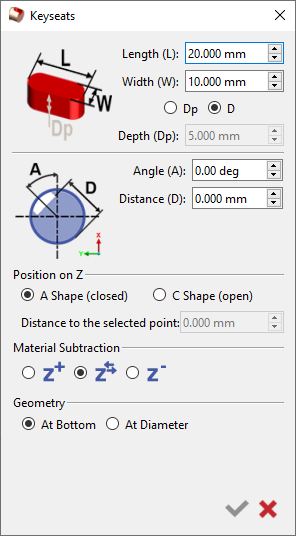

Lorsque vous entrez dans la fonction Logements pour clavettes du menu conception pièce, cette boîte de dialogue s'ouvre.

• Longueur(L) - Définir la longueur en z du logement.

• Largeur (W) - Définir la largeur du logement.

• Profondeur (Dp) - Définir la profondeur du logement

• Angle (A) - Angle de positionnement autour de l'axe Z

• Distance (D) - Distance mesurable à partir des 2 côtés de la pièce (annule la saisie de profondeur)

• Position sur Z - Il faut paramétrer la soustraction matière à Z- pour que cela fonctionne.

1. Forme "A" : Crée un profil de logement fermé.3

2. Forme "C" : Crée un profil de logement ouvert.

Distance par rapport au point sélectionné : Spécifie le décalage du logement par rapport à un point de référence sélectionné.

• Soustraction matière : Définit l'étendue de l'enlèvement de matière le long de l'axe Z. Les options incluent :

  • Z+ : Enlève de la matière dans la direction Z positive.

  • Z- : Enlève de la matière dans la direction Z négative.

  • Les deux : Enlève de la matière dans les deux directions Z positive et négative.

• Géométrie -
