Section Manipulation :

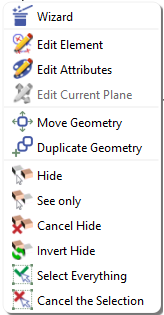

Menu contextuel clic droit :

Onglet Sélection :

Sélectionner les entités par clic ; elles apparaissent dans la boîte de sélection.

Type :

Choisir les entités par type de solide (Filaire, Solide, ou les deux). Choisir le mode Déplacer ou Dupliquer ; chacun nécessite des entrées différentes.

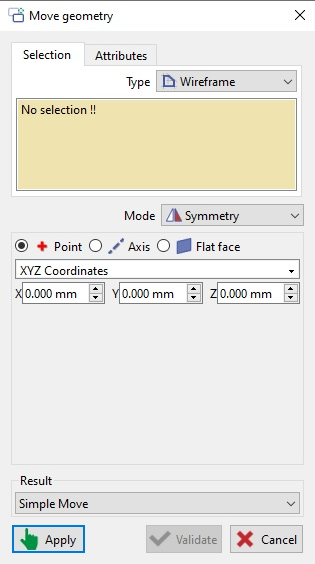

Déplacer géométrie

Plusieurs modes sont disponibles avec de nouvelles fonctionnalités :

• Translation

  • Par vecteur

  • Par direction et longueur

• Rotation

  • Autour d'un point

  • Autour d'un axe

• Symétrie

  • Par droite

  • Par point et face

• Mise à l'échelle

• Trièdre vers Trièdre

Résultat :

Le résultat peut être :

- Déplacement simple : déplace l'entité(s) selon le mode choisi vers la position désirée.

- Déplacement avec historique de conception conservé : lie l'entité(s) sélectionnée(s) à toutes les constructions précédentes.

Vous pouvez regarder une vidéo sur déplacer géométrie :

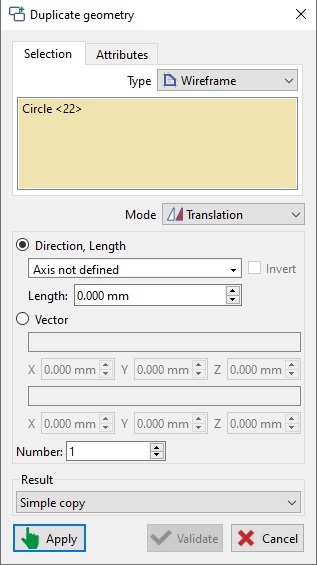

Dupliquer géométrie

Plusieurs modes sont disponibles :

• Translation

  • Par vecteur

  • Par direction et longueur

• Rotation

  • Autour d'un point

  • Autour d'un axe

• Symétrie

  • Par droite

  • Par point et face

• Répétition linéaire

• Répétition circulaire

• Mise à l'échelle

• Trièdre vers Trièdre

Résultat :

Le résultat peut être :

-Déplacement simple : cette option permet le déplacement de l'entité(s) selon le mode choisi vers la position désirée.

-Déplacement avec historique de conception conservé : cette option permet à l'entité sélectionnée d'avoir un lien avec toutes les constructions précédemment effectuées.

-Copie avec lien vers l'entité d'origine : la géométrie qui a été dupliquée ne sera pas modifiable car elle dépend de la feature d'origine. Si une modification est apportée à l'entité d'origine, celle qui en dépend sera modifiée en conséquence.

Vous pouvez regarder une vidéo où nous utilisons l'option Mise à l'échelle pour placer le cartouche : (double-cliquez dans la vidéo pour l'agrandir !)

Comportement des commandes déplacer et dupliquer :

• les entités sélectionnées peuvent être triées par type,

• vous pouvez appliquer un déplacement et conserver la sélection pour ajouter un autre déplacement.

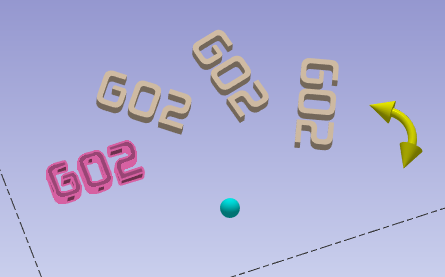

Un nouvel effet de prévisualisation permet à l'utilisateur de voir les changements.

Vous pouvez également interagir facilement avec l'élément de l'interface ou vous pouvez cliquer le point ou la flèche pour le déplacer dynamiquement.

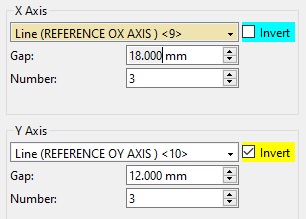

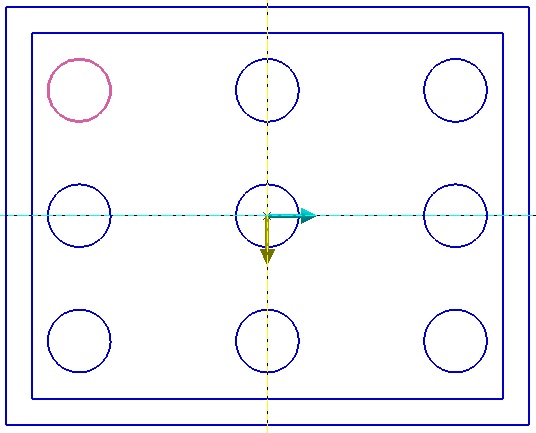

Pour la répétition linéaire en mode (Dupliquer géométrie), vous pouvez choisir les axes 'X' et 'Y' en cliquant sur n'importe quel axe ou géométrie. 2 couleurs, jaune et bleu clair, sont appliquées pour les visualiser à l'écran.

Une flèche pour la direction est fournie, un clic dans la boîte de dialogue permet d' inverser facilement la direction.
