V6.11.211

Améliorations

18 mars 2025

Création d'arbre

Cotations

Lorsque le départ du dessin n'est pas X0Z0 mais X20Z0 par exemple, nous affichons une cote 0 pour la distance Z. Cette cote était très haute dans l'écran, maintenant elle est affichée juste en dessous de l'axe Z.

V6.11.210

Améliorations

21 janvier 2025

Trous

Soustraction de solide

Dans les boîtes de dialogue Trous standards et Trous utilisateurs, nous pouvons maintenant sélectionner le solide à soustraire dans une liste déroulante.

V6.11.208

Améliorations

05 novembre 2024

Plans de travail

Origine du plan de travail

Si un point était utilisé comme origine pour 2 plans de travail différents, les 2 origines avaient le même nom, ce qui n'était pas pratique.

À partir de la 6.11.208, les origines auront des noms différents même si elles ne sont qu'un seul point géométrique.

Interface graphique

Grouper et Dégrouper

Les commandes Grouper et Dégrouper sont ajoutées dans les menus Edition de tous les produits et environnements.

V6.11.207

Améliorations

01 octobre 2024

Érosion fil

Point d'enfilage

Pour supprimer ou sélectionner un point d'enfilage, nous pouvons maintenant cliquer sur le cercle lui-même, pas seulement sur le centre comme précédemment. Cela rend la sélection beaucoup plus facile !

Import CAO

Import STEP

L'import Step a été amélioré et est plus rapide si le fichier ne contient pas de PMI. Si le fichier contient du PMI, vous pouvez décocher l'option PMI pour importer plus rapidement.

4 et 5 axes simultanés

Ébauche 4 axes simultanés

Nous avons ajouté des distances de sécurité avant les plongées, pour éviter les fausses détections de collision pendant la simulation.

Environnement Machine Outil (MTE)

MTE

Changement de comportement : dans les cycles avec un 'set' sur OFF, les outils ne seront plus testés et par conséquent il n'y aura plus de message d'erreur et la simulation sera autorisée à s'exécuter.

V6.11.206

Améliorations

03 septembre 2024

API

Éditeur JavaScript

Si une fonction est manquante, nous affichons le nom du fichier et la ligne où l'erreur se produit.

Tournage

Conception filaire

Dans le menu Arbre > Création, nous avons ajouté les commandes rectangle, ellipse, oblong et polygone.

Érosion fil

Point d'enfilage

Il est maintenant possible de créer un point d'enfilage à l'intersection d'une géométrie illimitée.

Outillage

Télécharger les librairies

Dans GO2Tools, nous avons ajouté des outils à télécharger pour le Tournage Vertical :

• Outils de chariotage dresser

• Outils à gorge

Généralités Usinage

Éditer le brut

En cas de problème avec le brut, nous pouvons maintenant l'éditer systématiquement pour pouvoir le recréer correctement.

Généralités Usinage

Création de brut

En tournage, il est maintenant possible de créer un brut manuel basé sur un profil géométrique qui inclut des courbes.

4 et 5 axes simultanés

5 axes roulant bi profils

Le calcul a été amélioré pour obtenir de meilleurs résultats d'usinage.

V6.11.205

Améliorations

02 juillet 2024

Features d'usinage de trous

Interface graphique

Dans l'arbre d'usinage, nous affichons maintenant le nom du modèle de trou . Si plusieurs modèles sont calculés en même temps, nous utilisons un nom générique (Multi cycles).

Opelists

Opelists automatiques

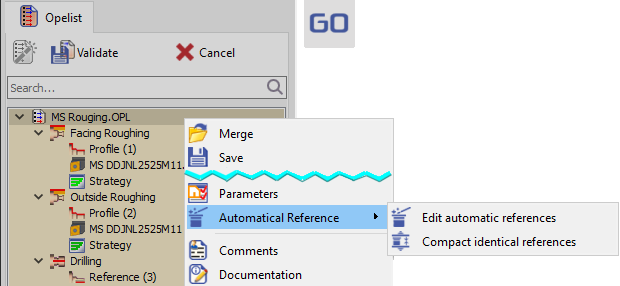

Nous avons ajouté une nouvelle option dans les références automatiques pour compacter et minimiser les références identiques .
Par conséquent, un nouveau sous-menu permet soit d'éditer les références automatiques, soit de Compacter les références identiques.

Généralités Usinage

Fonction techno trajet

Nous avons facilité la sélection de la fonction techno trajet

V6.11.204

Améliorations

28 mai 2024

Interface graphique

Fichiers de sauvegarde

Nous avons modifié le comportement des 'Fichiers de sauvegarde', qui sont créés lors de la sauvegarde du fichier .PCE : le fichier de sauvegarde était le fichier juste après la sauvegarde ; maintenant, le fichier de sauvegarde est la dernière version du fichier avant la sauvegarde.

Import CAO

Liste des interfaces CAO

Mise à jour de certains formats d'interface CAO :

• SolidEdge 2024

• JT 10.8

• NX 2312

API

Éditeur JavaScript

Ajout de nouvelles fonctionnalités pour créer des congés ou des chanfreins sur solide (voir GO2SSolid.ApplyFillet, GO2SFace, GO2SEdge)

Géométrie Érosion fil

Point d'enfilage

Nous avons modifié la tolérance d'affichage du point d'enfilage, de sorte que l'affichage soit maintenant correct pour de très petits diamètres

Généralités Usinage

Brut

Éditer le brut : nous autorisons maintenant la modification des marges lorsque le brut a été créé sans historique

5 axes expert

Mise à jour

Nous avons implémenté la dernière version de ModuleWorks.
Nous fournissons également le fichier d'aide 5 Axis Expert en téléchargement sur notre portail utilisateur : disponible dans la section Logiciel, Installation/Mise à jour, Document.

V6.11.203

Améliorations

23 avril 2024

Géométrie

Changer de plan

2 nouvelles fonctionnalités :

• Changer de plan permet maintenant de déplacer une géométrie de Référence vers Révolution plan. Cette nouvelle option remplace la commande Transfert vers Plan de Tournage, qui a été supprimée en V6.11.

• nouvelle capacité à géométrie de projet de plan développé vers plan prismatique . Cela peut être utile pour créer des profils pour les cycles simultanés 4 et 5 axes en plan de référence.

Plans de travail

Plan manuel

Nouvelle commande pour créer un plan de travail personnalisé selon la position de la vue courante .

Interface utilisateur

Plans de travail

Outils>Options>Affichage

Nouveau comportement lorsque nous créer un nouveau plan :

• Dans Outils>Options>Affichage, l'option 'Positionnement dans le plan nouvellement créé' n'existe plus.

• cette option devient : 'Positionnement dans la vue du plan nouvellement créé'. Elle est désactivée par défaut.

Par conséquent, le nouveau comportement est qu'un le plan créé devient toujours le plan courant et par défaut nous ne changeons pas la vue ! Si vous voulez changer la vue, activez l'option.
Cas particulier du plan développé : il devient le plan courant et la vue est a également changé .

Interface utilisateur

Continuité géométrique

Les options définies dans cette commande sont maintenant sauvegardées et conservées entre 2 sessions utilisateur.

API

Éditeur JavaScript

Nous avons divisé "Combox_CurrentChanged" en deux fonctions de rappel "ComboBox_CurrentIndexChanged" et "ComboBox_CurrentTextChanged" pour pouvoir gérer deux événements différents.

API

Éditeur JavaScript

Lors de l'ajout d'un script Javascript dans un menu utilisateur ou une barre d'outils, le l'icône peut être personnalisée en ajoutant une image (format png) avec le même nom de script dans le dossier des scripts.

API

Éditeur JavaScript

Lors de l'écriture de code, il y a maintenant une auto complétion fonctionnalité pour aider à trouver les fonctions.

API

Éditeur JavaScript

Nouvelle possibilité de passer des arguments aux scripts Javascript lorsqu'ils sont lancés par GO2cam en ligne de commande. Veuillez lire : http://support.go2cam.net:82/API_Help/GO2JScript/page_launch.html#autotoc_md50

API

Éditeur JavaScript

Nouveau GO2SIniFile objet pour gérer les fichiers ini en Javascript

Features d'usinage

Features de fraisage

Rainures

Nous avons ajouté un paramètre sur les features de rainures pour savoir si elles sont ouvertes. $BGMF_OPEN_POCKET, 0 signifie rainure fermée, 1 signifie rainure ouverte d'un côté, 2 signifie rainure ouverte des deux côtés.

Généralités Usinage

Interface utilisateur

Lorsqu'il y a des features sur la pièce, elles sont automatiquement cachées lors de la sélection d'autres cycles d'usinage.

Généralités Usinage

Brut

Lors de l'édition du brut, les marges sont modifiables uniquement si l'option 'garder le lien avec la géométrie' est activée : nous avons ajouté information dans la boîte de dialogue pour l'expliquer.

Ce comportement sera amélioré dans la V6.11.204.

Document atelier utilisateur

Vocabulaire

New field in General vocabulary>Machining.

Broche permet d'indiquer si les opérations sont effectuées sur la Broche Principale ou Secondaire.

Document atelier utilisateur

Interface utilisateur

Pour éviter un contraste d'écran trop fort, les modèles de documents sont maintenant affichés en couleur grise lorsque le fond est noir ou très foncé.

V6.11.202

Améliorations

27 mars 2024

Interface graphique

Options d'affichage

Nouveau comportement général du logiciel concernant les vues :

• les vues sont ne change plus d'un contexte à un autre ou en créant un plan de travail. L'option 'Positionnement dans un plan nouvellement créé' est désactivée par défaut. vous pouvez l'activer pour retrouver le comportement précédent.

• dans la même idée, lorsque vous quittez la simulation vous conserver la vue de l'écran de simulation .

Mise en plan / Cotation

Cotations

Cotes : lors de l'utilisation de l'unité inch , nous avons ajouté une option pour avoir un affichage décimal au lieu de fractionnaire.

Généralités Usinage

Brut

En fraisage, Le brut cylindrique peut être de forme tubulaire , grâce à la possibilité de définir une valeur de diamètre intérieur.

Simulation

Vue en simulation

Lorsque nous sortons de la simulation, nous conserver la vue et le niveau de zoom que we have defined during simulation.

Simulation

Ébauche 4 axes

Par défaut, la simulation des 2 nouveaux cycles d'ébauche simultanée 4 axes est simulée avec la pièce fixe et l'outil en rotation. Pour un calcul plus réaliste (mais plus long), vous pouvez désactiver les options ' Usinage simplifié ' dans la boîte de dialogue des options.

Fraisage 2 Axes

Poche balayage

Nouveau comportement de l'option Rappel Z , qui permet de répéter exactement le même trajet d'outil d'un pas Z à l'autre et d'utiliser des sous-programmes.

Pour être disponible, le trajet d'outil doit être :

• Trajet aller retour

• avec passe ajustée.

Fraisage 2 Axes

Cycles de poche

Amélioration des cycles d'évidement qui optimisent les retraits d'outil dans certains cas.
