Revisionen sind GO2cam Versionen, die hauptsächlich der Softwarefehler beheben gewidmet sind. Revisionen werden durch die Nummern 201, 202 usw. identifiziert und erscheinen ungefähr einmal im Monat.

Kleinere Verbesserungen werden manchmal hinzugefügt, sie sind in diesem Dokument beschrieben. Für die vollständige Liste der Korrekturen, klicken Sie hier .

V6.11.211

Verbesserungen

18. März 2025

Thema

Typ

Betreff

Erklärung


Wellen Erstellung


Bemaßungen

Wenn der Startpunkt der Zeichnung nicht X0Z0, sondern z.B. X20Z0 ist, zeigen wir eine Bemaßung 0 für den Z-Abstand an. Diese Bemaßung war sehr hoch auf dem Bildschirm, jetzt wird sie direkt unter der Z-Achse angezeigt.

V6.11.210

Verbesserungen

21. Januar 2025

Thema

Typ

Betreff

Erklärung

Bohrungen


Volumen subtrahieren

In den Dialogen Standardbohrungen und Anwenderbohrungen können wir nun das zu subtrahierende Volumen aus einer Kombinationsliste auswählen.

V6.11.208

Verbesserungen

05. November 2024

Thema

Typ

Betreff

Erklärung


Arbeitsebenen


Arbeitsebenenursprung

Wenn ein Punkt als Ursprung für 2 verschiedene Arbeitsebenen verwendet wurde, hatten die 2 Ursprünge denselben Namen, was nicht praktisch war.

Ab 6.11.208 haben die Ursprünge unterschiedliche Namen, auch wenn sie nur ein geometrischer Punkt sind.


Grafische Benutzeroberfläche


Gruppieren & Gruppierung aufheben

Befehle zum Gruppieren und Aufheben der Gruppierung wurden in den Bearbeitungsmenüs aller Produkte und Umgebungen hinzugefügt.

V6.11.207

Verbesserungen

01. Oktober 2024

Thema

Typ

Betreff

Erklärung


Drahterodieren


Einfädelpunkt

Um einen Einfädelpunkt zu löschen oder auszuwählen, können wir nun auf den Kreis selbst klicken, nicht nur auf die Mitte wie bisher. Das macht die Auswahl viel einfacher!


CAD-Import


STEP-Import

Der Step-Import wurde verbessert und ist schneller, wenn die Datei kein PMI enthält. Wenn die Datei PMI enthält, können Sie die Option PMI deaktivieren, um schneller zu importieren.


4 & 5 Achsen Simultan


4 Achsen Simultan Schruppen

Wir haben Sicherheitsabstände vor dem Eintauchen hinzugefügt, um eine falsche Kollisionserkennung während der Simulation zu vermeiden.


Machine Tool Environment (MTE)


MTE

Verhaltensänderung: In Zyklen mit 'Set' auf AUS werden die Werkzeuge nicht mehr getestet und folglich gibt es keine Fehlermeldung mehr, und die Simulation darf ausgeführt werden.

V6.11.206

Verbesserungen

03. September 2024

Thema

Typ

Betreff

Erklärung


API


JavaScript Editor

Wenn eine Funktion fehlt, zeigen wir den Dateinamen und die Zeile an, in der der Fehler auftritt.


Drehen


Drahtmodell Design

Im Menü Welle > Erstellung haben wir die Befehle Rechteck, Ellipse, Langloch und Polygon hinzugefügt.


Drahterodieren


Einfädelpunkt

Es ist nun möglich, einen Einfädelpunkt am Schnittpunkt unbegrenzter Geometrie zu erstellen.


Werkzeuge


Bibliotheken herunterladen

In GO2Tools haben wir Werkzeuge zum Herunterladen für Vertikaldrehen hinzugefügt:

  • Drehwerkzeuge

  • Stechwerkzeuge


Allgemeine Bearbeitung


Rohteil bearbeiten

Bei Problemen mit dem Rohteil können wir es nun systematisch bearbeiten, um es richtig neu zu erstellen.


Allgemeine Bearbeitung


Rohteilerstellung

Beim Drehen ist es nun möglich, ein manuelles Rohteil basierend auf einem geometrischen Profil zu erstellen, das Kurven enthält.


4 & 5 Achsen Simultan


5 Achsen Walzfräsen mit zwei Profilen

Die Berechnung wurde verbessert, um bessere Bearbeitungsergebnisse zu erzielen.

V6.11.205

Verbesserungen

02. Juli 2024

Thema

Typ

Betreff

Erklärung

Bohrungs-Feature-Bearbeitung


Grafische Benutzeroberfläche

Im Bearbeitungsbaum zeigen wir nun den Name des Bohrungsmodells an. Wenn mehrere Modelle gleichzeitig berechnet werden, verwenden wir einen generischen Namen (Mehrfachzyklen).


Opelisten


Automatische Opelisten

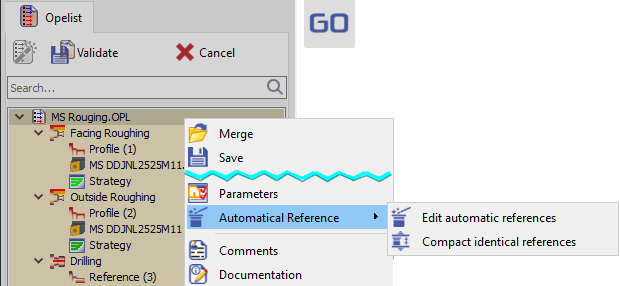

Wir haben eine neue Option in den automatischen Referenzen hinzugefügt, um identische Referenzen komprimieren und minimieren .
Folglich ermöglicht ein neues Untermenü entweder die Bearbeitung von automatischen Referenzen oder die Komprimierung identischer Referenzen.

automatic ref opelist.png

Allgemeine Bearbeitung


Werkzeugweg-Technologiefunktion

Wir haben die Auswahl der Werkzeugweg-Technologiefunktion erleichtert

V6.11.204

Verbesserungen

28. Mai 2024

Thema

Typ

Betreff

Erklärung


Grafische Benutzeroberfläche


Backup-Dateien

Wir haben das Verhalten von 'Backup Files' geändert, die beim Speichern der .PCE-Datei erstellt werden: Die Backup-Datei war die Datei direkt nach dem Speichern; jetzt ist die Backup-Datei die letzte Version der Datei vor dem Speichern.


CAD-Import


Liste der CAD-Schnittstellen

Aktualisierung einiger CAD-Schnittstellenformate:

  • SolidEdge 2024

  • JT 10.8

  • NX 2312


API


JavaScript Editor

Hinzufügen neuer Funktionen zum Erstellen von Verrundungen oder Fasen an Volumenkörpern (siehe GO2SSolid.ApplyFillet, GO2SFace, GO2SEdge)


Drahterodier Geometrie


Einfädelpunkt

Wir haben die Anzeigetoleranz des Einfädelpunkts geändert, so dass die Anzeige nun für sehr kleine Durchmesser korrekt ist


Allgemeine Bearbeitung


Rohteil

Rohteil bearbeiten: Wir erlauben nun die Änderung von Aufmaßen, wenn das Rohteil ohne Historie erstellt wurde


5 Achsen Experte


Update

Wir haben die neueste Version von ModuleWorks implementiert.
Wir stellen auch die 5 Axis Expert-Hilfedatei zum Download auf unserem Webportal bereit: verfügbar im Abschnitt Software, Setup/Update, Dokument.

V6.11.203

Verbesserungen

23. April 2024

Thema

Typ

Betreff

Erklärung


Geometrie


Ebene ändern

2 neue Funktionen:

  • Ebene ändern ermöglicht nun das Verschieben einer Geometrie von Referenz zu Rotation Ebene. Diese neue Option ersetzt den Befehl Transfer to Turning Plane, der in V6.11 entfernt wurde.

  • neue Möglichkeit, Geometrie projizieren von abgewickelte Ebene auf prismatische Ebene zu projizieren. Dies kann nützlich sein, um Profile für simultane 4- und 5-Achsen-Zyklen in der Referenzebene zu erstellen.


Arbeitsebenen


Manuelle Ebene

Neuer Befehl zum Erstellen einer benutzerdefinierten Arbeitsebene entsprechend der Position der aktuellen Ansicht .


Benutzeroberfläche


Arbeitsebenen

Werkzeuge>Optionen>Anzeige

Neues Verhalten, wenn wir eine neue Ebene erstellen :

  • In Werkzeuge>Optionen>Anzeige existiert die Option 'Positionierung in der neu erstellten Ebene' nicht mehr.

  • wird diese Option zu: 'Positionierung in der neu erstellten Ebenenansicht'. Sie ist standardmäßig AUS.

Folglich ist das neue Verhalten, dass eine erstellte Ebene wird immer zur aktuellen Ebene und standardmäßig die Ansicht nicht ändern ! Wenn Sie die Ansicht ändern möchten, aktivieren Sie die Option.
Sonderfall ist die Abwicklungsebene: Sie wird zur aktuellen Ebene und die Ansicht ist ebenfalls geändert .


Benutzeroberfläche


Geometriekontinuität

Die in diesem Befehl eingestellten Optionen sind nun gespeichert und beibehalten zwischen 2 Benutzersitzungen.


API


JavaScript Editor

Wir haben "Combox_CurrentChanged" in zwei Callback-Funktionen "ComboBox_CurrentIndexChanged" und "ComboBox_CurrentTextChanged" aufgeteilt, um zwei verschiedene Ereignisse verwalten zu können.


API


JavaScript Editor

Beim Hinzufügen eines Javascript-Skripts zu einem Benutzermenü oder einer Symbolleiste ist das Symbol kann angepasst werden durch Hinzufügen eines Bildes (PNG-Format) mit demselben Skriptnamen im Skriptordner.


API


JavaScript Editor

Beim Schreiben von Code gibt es nun eine automatische Vervollständigung Funktionalität, um Funktionen zu finden.


API


JavaScript Editor

Neue Möglichkeit, Argumente an Javascript-Skripte zu übergeben, wenn sie von GO2cam in der Befehlszeile gestartet werden. Bitte lesen Sie: http://support.go2cam.net:82/API_Help/GO2JScript/page_launch.html#autotoc_md50


API


JavaScript Editor

Neu GO2SIniFile Objekt zur Verwaltung von Ini-Dateien in Javascript


Bearbeitungsmerkmale


Fräsmerkmale

Schlitze

Wir haben einen Parameter für Schlitzmerkmale hinzugefügt, um anzuzeigen, ob sie offen sind. $BGMF_OPEN_POCKET, 0 bedeutet geschlossener Schlitz, 1 bedeutet Schlitz auf einer Seite offen, 2 bedeutet Schlitz auf beiden Seiten offen.


Allgemeine Bearbeitung


Benutzeroberfläche

Wenn sich Merkmale auf dem Teil befinden, werden sie automatisch versteckt während der Auswahl anderer Bearbeitungszyklen.


Allgemeine Bearbeitung


Rohteil

Beim Bearbeiten des Rohteils, Ränder sind editierbar nur wenn die Option 'Verbindung mit Geometrie beibehalten' aktiviert ist: Wir haben Informationen im Dialog hinzugefügt, um dies zu erklären.

Dieses Verhalten wird in V6.11.204 verbessert.


Benutzer-Arbeitsdokument


Vokabular

New field in General vocabulary>Machining.

Spindel ermöglicht die Anzeige, ob Operationen auf der Haupt- oder der Spindeldrehbank durchgeführt werden.


Benutzer-Arbeitsdokument


Benutzeroberfläche

Um einen zu starken Kontrast auf dem Bildschirm zu vermeiden, werden die Dokumentvorlagen nun in einem graue Farbe dargestellt, wenn der Hintergrund schwarz oder sehr dunkel ist.

V6.11.202

Verbesserungen

27. März 2024

Thema

Typ

Betreff

Erklärung


Grafische Benutzeroberfläche


Anzeigeoptionen

Neu allgemeines Verhalten der Software bezüglich Ansichten :

  • die Ansichten sind nicht mehr geändert von einem Kontext zum anderen oder durch Erstellen einer Arbeitsebene. Die Option 'Positionierung in einer neu erstellten Ebene' ist standardmäßig AUS. Sie können sie einschalten, um das vorherige Verhalten wiederherzustellen.

  • In der gleichen Idee, wenn Sie die Simulation verlassen, die Ansicht des Simulationsbildschirms beibehalten .


Layout Design / Bemaßung


Bemaßungen

Bemaßungen: wenn Sie Zoll-Einheit verwenden, haben wir eine Option hinzugefügt, um Dezimalstellen anstelle von Brüchen anzuzeigen.


Allgemeine Bearbeitung


Rohteil

Beim Fräsen, Zylindrisches Rohteil kann Rohrformen sein , dank der Möglichkeit, einen Innendurchmesserwert zu definieren.


Simulation


Ansicht in der Simulation

Wenn wir die Simulation verlassen, die Ansicht und den Zoomlevel beibehalten dass we have defined during simulation.


Simulation


4 Achsen Schruppen

Standardmäßig werden die 2 neuen Zyklen des 4-Achsen-Simultan-Schruppens mit fixiertem Teil und rotierendem Werkzeug simuliert. Für realistischere (aber längere Berechnungen) können Sie die Optionen ' Vereinfachte Bearbeitung ' im Optionsdialog deaktivieren.


2 Achsen Fräsen


Tasche Stirnfräsen

Neues Verhalten der Option Z Wiederholung , die es ermöglicht, exakt denselben Werkzeugweg von einem Z-Schritt zum nächsten zu wiederholen und Unterprogramme zu verwenden.

Um verfügbar zu sein, muss der Werkzeugweg sein:

  • 2-Wege-Richtung

  • mit angepasstem Durchgang.


2 Achsen Fräsen


Taschenzyklen

Verbesserung von Taschenzyklen, die in einigen Fällen Werkzeugrückzüge optimiert.
