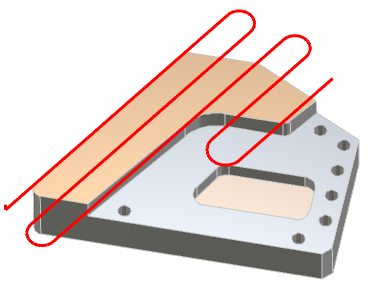

Überdeckende Werkzeugwege auf Flächen und Taschen. Das Profil muss geschlossen sein, es kann auch direkt das Rohteil sein.

Schlüsselpunkte

GO2cam bestimmt automatisch den bester Überdeckwinkel gemäß der ausgewählten Fläche des Volumens.
mit Rotierende Bearbeitung: wird der Werkzeugweg optimiert, indem ein rotierender Werkzeugweg erzeugt wird, der die Eilrückzüge reduziert, unter Beibehaltung der Bearbeitungsrichtung.
Taschenvermeidung : Entweder wird der überdeckende Werkzeugweg so berechnet, dass er die Tasche vermeidet, oder er durchläuft die Tasche mit Fmax-Wert.

Neues Verhalten der Option Z Wiederholung , die es ermöglicht, exakt den gleichen Werkzeugweg von einem Z-Schritt zum nächsten zu wiederholen und Unterprogramme zu verwenden.

Um verfügbar zu sein, muss der Werkzeugweg sein:

2-Wege-Richtung
mit angepasstem Durchgang.

Strategieparameter

Dialogbereich	Parameter
Werkzeugwegstrategie	Bearbeitungsrichtung	Bewegungen zwischen den Durchgängen
Werkzeugwegstrategie	Organisation	Rotierende Bearbeitung
Z-Schritte berechnen	Z Zustellung (Ap)	Durchgang
	Insel Restbearbeitung	Boden Restbearbeitung
	Stufenreduktion Restbearbeitung	Dicke
Schlichtstrategie	Automatische Winkelwahl	Konturfräsen
	Verlängerung	Planfräs Aufmaß
	Hohlraum
Überlappungsberechnung	Überlappung (Werkzeugverhältnis)	Überlappungswert (Ae)
Überlappungsberechnung	XY Rauhigkeit
Aufmaße	XY Aufmaß	Z Aufmaß
Überlappung	Überlappung	Offener Bereich…

Bewegungsparameter

Dialogbereich	Parameter
Sicherheit (in Z)	Sicherheitsebene	Sicherheitsabstand
Anfahren und Rückzug in Z	Anfahrhöhe	Rückzugshöhe
Anfahren und Rückzug in Z	Rückkehrhöhe
Z Eintauchen	Eintauchen	Min. Helixradius
	Min. Einstechbreite	Min. Bearb. Bereich
	Eintauchwinkel
Management von Eilgängen	Bewegung	Fmax Sicherheitsabstand
Management von Eilgängen	% Eilgang Schwellwert
Sicherheit (in XY)	XY Sicherheitsabstand

Technologieparameter

Dialogbereich	Parameter
Schnittbedingungen	Qualität	Schnittgesch. Vc
	Vorschub pro Zahn	Spindeldrehrichtung
	Ebene	Spindeldrehzahl n
	Vorschubeinheit	Zustellvorschub
	Eilvorschub	Getriebestufe
	Kühlmittelnummer	Spezifische Kühlung
Werkzeugnummerierung	Werkzeugnummer	spezifische Nummer
Werkzeugnummerierung	Längenkorrekturregister	Korrekturregister Durchmesser
Benutzerfelder	Kommentar	Überwachung
Benutzerfelder	Fräs-Setup

Optionale Parameter

Dialogbereich	Parameter
Verhalten bei Spannmitteln und Komponenten	Spaltprüfung	Abstand XY
Verhalten bei Spannmitteln und Komponenten	Sicherheitsbereich	Abstand Z
Werkzeugwegoptimierung	Restzonen Toleranz	Maximale Überlappung
	Koeff der Vorschubreduktion	Max. Überlappung %
	Z Wiederholung
Splineberechnung	Splinetoleranz	Auflösen in
Oben, Unten und Seiten	Oben: Radius / Fase	Oben: Fasenwinkel
	Seite: Konisch	Stufenhöhe
	Unten: Radius / Fase	Unten: Fasenwinkel
	Solidgeometrie berücksichtigen
