Zyklus : Tasche Räumen (Stirnfräsen), Tasche, Tasche+Vorschlichten, Rest Tasche, Schrupp und Restschruppen, Schruppen Winkelparallel, Tasche - Form, Flachbereiche Schlichten
|
|
Sehen Sie sich ein Video am Ende der Seite an: klicken Sie hier |
Wenn die Schnittbedingungen für das Werkzeug stark sind (volle Schnittbreite oder hoher Vorschub), bietet GO2cam zwei Lösungen an:
|
Vorschubreduktion : Möglichkeit zur Programmierung der Vorschubreduktion in Abhängigkeit vom Überlappungswert. |
|
Trochoidale Bearbeitung : Trochoidale Bewegungen werden in kritischen Bereichen in Bezug auf den Überlappungswert definiert. |
Vorschubreduktion
HSM-Modus, der es ermöglicht, den Vorschub in einigen Bereichen zu modulieren. Diese Bereiche sind diejenigen, in denen die Überlappung % überschritten wird. Dies geschieht insbesondere, wenn das Werkzeug in vollem Material und zwischen zwei XY-Durchgängen bearbeitet.
|
Jede Stelle, an der der Vorschub reduziert wird, ist mit diesem Symbol gekennzeichnet. |
Zur Definition einer Vorschubmodulation:
a. Max. Überlappung behandeln
Parameter: wählen Sie
Vorschubreduktion
.
b. Vorschubreduktionskoeffizient
: dies ist der Wert, der angewendet wird, wo eine Vorschubreduktion empfohlen wird. Dieser Wert liegt zwischen
0
und
1
und wird entsprechend dem auf der Technologiemaske angegebenen Wert definiert. Zum Beispiel ist
0.5
die Hälfte dieses Wertes.
c. Max. Überlappungskoeffizient
: Toleranz zur Generierung der Reduktion oder nicht, Wert zwischen
0
und
1
. Je größer der Wert ist, desto mehr Bereiche sind betroffen.
|

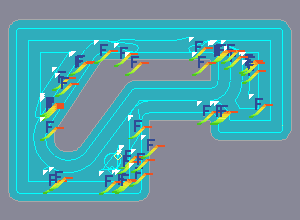

Max. Überlappung % = 0.3 |

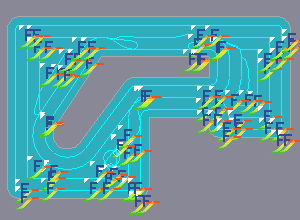

Max. Überlappung % = 0.9 |
|
|
Trochoidale Bearbeitung
Trochoidale Bearbeitung besteht darin, aufeinanderfolgende Materialschichten mit spiralförmigen Bahnen abzutragen. Die Hauptmerkmale sind die Schnitttiefe (10 bis 20 mm) und der ungewöhnliche Rundungs-Werkzeugweg.
Dieser Bearbeitungsmodus ermöglicht die Optimierung der Leistung Ihrer Maschine durch hohe Spindeldrehzahl und Vorschübe. Die Programmierung von Trochoiden reduziert die Bearbeitungszeit erheblich, bis zu 40%.
|
In GO2cam können Sie nicht nur automatische trochoidale Bearbeitungen programmieren, sondern auch die Bereiche anpassen, in denen sie nützlich ist oder nicht! |
Geben Sie die Max. Überlappungskoeffizient ein, sie hat zwei Funktionen:
-
Wenn der Max. Überlappungskoeffizient größer ist als Überlappung (Werkzeugverhältnis) , werden trochoidale Bewegungen nicht überall, sondern nur an Ecken programmiert. Andernfalls wird der gesamte Werkzeugweg mit trochoidalen Bewegungen ausgeführt.
-
Der Max. Überlappungskoeffizient bestimmt die Größe der trochoidalen Schleifen.
Ein Werkzeugdurchmesser ist 4 mm , der Max. Überlappungskoeffizient ist 0.2 (20%): der trochoidale Radius ist 0.4 mm.
|
Überlappung ist 0.75 und Max. Überlappungskoeffizient ist 0.5 Werkzeugdurchmesser = 4 mm Trochoidaler Radius = 2 mm |
Überlappung ist 0.75 und Max. Überlappungskoeffizient ist 0.9 Werkzeugdurchmesser = 4 mm Trochoidaler Radius = 3.6 mm |
|
|
