Zyklus : Tasche, Tasche + Kontur, Rest Tasche, Schrupp und Restschruppen, Tasche - Form, Flachbereiche Schlichten
|
|
Definition
GO2cam ermöglicht bis zu 100 % Überlappung des Werkzeugdurchmessers. Um das gesamte Material mit einer solchen Überlappung zu entfernen, beinhalten die Werkzeugwege Punkteinstiche oder geglättete Schleifen (Alpha oder Omega).
Mit maximaler Überlappung ist die Bearbeitungszeit für diese Operation optimal und der Werkzeugweg ist immer noch sehr sicher.
|

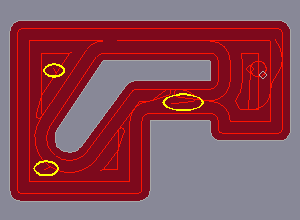

Beispiel für Punkteinstiche, die mit einer gelb Ellipse hervorgehoben sind. Diese Bewegungen sind nicht immer optimal. |
|
Um geglättete Schleifen zu definieren, wählen Sie die benötigte Option zwischen Alpha oder Omega und geben Sie den benötigten Radiuswert ein, Radius der HSM Schleife .
Wenn große Überlappungen in den Taschen definiert werden, können in den Ecken Spitzen von Werkzeugwegen auftreten. Ein Radius auf der Seitenkontur-Bahn kann auch zur Beseitigung von scharfen Winkeln definiert werden.

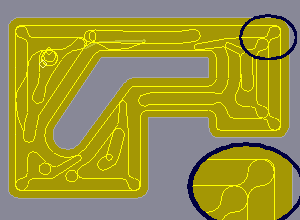

Alpha Schleifen |

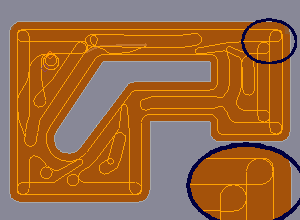

Omega Schleifen |
|
|
|
|
