Zyklus : Planfräsen (Tasche Räumen), Schruppen Winkelparallel
|
|
Definition
|
Automatische Winkelwahl ermöglicht den besten Überstreichwinkel entsprechend der Form. |
|
Es gibt zwei Wege zur Definition des Winkels:
a. Automatische Auswahl
b. Manuelle Auswahl
a. Automatische Auswahl
Ein großer Vorteil dieses Zyklus ist, dass zwei verschiedene Richtungen während desselben Zyklus programmiert werden können.
Stellen Sie dazu Automatische Winkelwahl auf Ja.
|

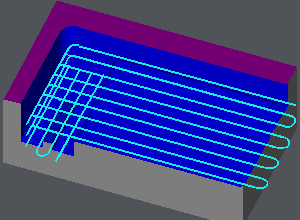

Der effizienteste Winkel wird von GO2cam berechnet. Im folgenden Beispiel ist zu beobachten, dass zwei Richtungen programmiert sind. |
|
b. Manuelle Auswahl
Stellen Sie zuerst Automatische Winkelwahl auf Nein, dann werden zwei Optionen angeboten:
-
numerischen Wert durch Eingabe eines Winkelwert manuell,
-
manuell durch Angabe des Winkels durch Anklicken zweier Punkte .
Numerischer Wert
Geben Sie einen Wert in das Feld ein, er wird relativ zur X-Achse im positiven Drehsinn gemäß dem Kreis angegeben.
Beispiele:
|

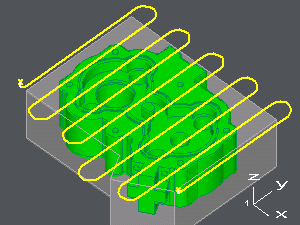

Geben Sie 0 ein, um einen horizontalen Werkzeugweg zu erhalten: |
Geben Sie 90 ein, um einen vertikalen Werkzeugweg zu erhalten: |
|
|
Manuell
a. Linksklick auf :sweep_angle:
b. Linksklick auf zwei Punkte deren Ausrichtung die Bearbeitungsrichtung bestimmt.
Die ausgewählten Punkte können Punkte, Endpunkte, Schnittpunkte von Elementen oder Ecken eines Volumenmodells sein.
|

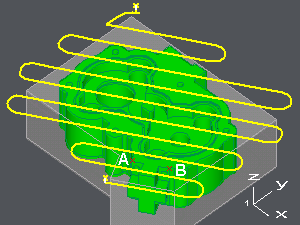

Im Beispiel sind die ausgewählten Punkte Ein und B auf dem Volumen. |
|
Zusammenfassung
|
Automatische Winkelwahl= JA |
Automatische Winkelwahl= NEIN , Winkel= 0° |
Winkel gegeben durch zwei Punkte |
|
|
|
|
|
