Diese Option wird in verschiedenen Bearbeitungszyklen mit unterschiedlichen Zwecken und Verhaltensweisen verwendet.

Bitte benutzen Sie die Baum auf der rechten Seite des Bildschirms.

Zyklus: millyuGO Tasche, Tasche Räumen (Stirnfräsen), Tasche, Tasche+Vorschlichten, Rest Tasche, Vorschlichten, Restschlichten, millyuGO, PAM, Schruppen Winkelparallel, Tasche - Fläche, Flachbereiche Schlichten, Vorschlichten -Form, Plunge Pocketing, Plunge Contouring

Definition für Standardzyklen

Wenn der Werkzeugweg nicht kontinuierlich ist, bietet GO2cam mehrere Möglichkeiten, die Bewegungen zwischen den Pässen zu verwalten. Die Bewegungen im Eilgang oder mit Fmax-Vorschub oder einem Bruchteil des Eilgangs können definiert werden. Hier sind die anzupassenden Parameter:

Bewegungen

Eilgang: Eilgangbewegungen werden ausgeführt.

G1 Fmax: Die Bewegungen werden mit dem Fmax-Wert ausgeführt, der in der Maschinendatei definiert ist.

G0/G1 Fmax: Wir modulieren den Vorschub gemäß dem Parameter Eilgang/Fmax %.

Fmax Sicherheitsabstand

Dies ist der Rückzugsabstand.

Eilgang/Fmax %

Wert = 0

Die Bewegung erfolgt mit dem maximal verfügbaren Vorschubwert.
Der generierte Code ist G1 Fmax.

0 < Wert < 1
Beispiel: Wert = 0.7

Einige Bewegungen erfolgen mit dem maximal verfügbaren Vorschubwert.
Die längsten Bewegungen erfolgen im Eilgang.

Wert = 1

Alle Bewegungen erfolgen im Eilgang.

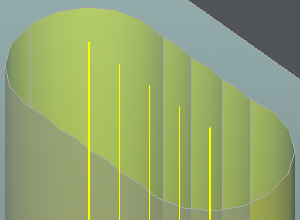

Zyklus : Taschen Tauchbearbeitung, Kontur Tauchbearbeitung

Definition für Taschen Tauchbearbeitung, Kontur Tauchbearbeitung

Verwaltung der Eilgangbewegungen zwischen XY-Pässen und Definition der Vorschubwerte. Die zu verwendenden Vorschubwerte sind auf der Seite 'Technologie' definiert. Der Fmax-Wert ist in der Maschinendatei definiert. Er kann im Reiter 'Generell' definiert werden.

In der Strategie gibt es drei Optionen:

Eilgang

Es wird kein Pfad auf dem GO2cam-Bildschirm angezeigt.

G00 wird bei jeder Bewegung zwischen 2 Pässen programmiert.

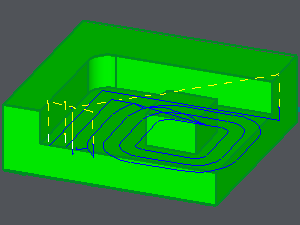

G1 Fmax

Der angezeigte Pfad ist transparent.

G01 wird für jede Bewegung zwischen 2 Pässen programmiert.

Das in der Maschinendatei definierte Fmax ist F1000.

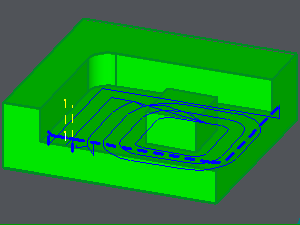

G1 Vorschub

Der angezeigte Pfad ist voll.

G01 wird für jede Bewegung zwischen zwei Pässen programmiert.

Die Vorschubwerte werden auf der Seite 'Technologie' des Zyklus gelesen.

Verwenden Sie die zurück (in Z) und Rückzug (in XY) Vorschübe, in unserem Beispiel F300 bzw. F200.

Verwenden Sie auch den allgemeinen Vorschub für jede G1-Bewegung (hier F255). Setzen Sie dazu die Rückzugs- und Rückfahrvorschübe auf 0.
