Zyklus : Konturfräsen, Finish Contour, Cutting
Diese Parameter sind für alle oben aufgeführten Zyklen gemeinsam.
Z Zustellung (Ap)
Dies ist die Z-Inkrementierung zwischen jedem Durchgang. Sie entspricht dem Schnitt der Gesamttiefe. Wenn die inkrementelle Tiefe größer ist als die maximale Zustelltiefe des Werkzeugs, wird eine Warnmeldung angezeigt.
Kontinuierlicher Werkzeugweg
Wählen Sie, ob das Eintauchen im kontinuierlichen Modus programmiert werden soll oder nicht. Dieser Befehl dient dazu, das Eintauchen während der Konturverfolgung durchzuführen oder nicht.
|
|
|
|
Endgültiger Durchgang bei konstantem Z

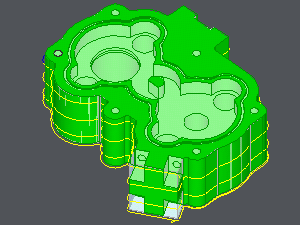

Definition eines Konturfräswerkzeugwegs mit einem Helix-Werkzeugweg.
Der Steigungswinkel ist mit der Z-Inkrementierung verbunden: Das Werkzeug fährt mit einem Z-Inkrementwert für jede Umdrehung abwärts.
Es ist auch möglich, einen oder zwei Schlichtdurchgänge ohne Z-Bewegung am Ende der Bearbeitung hinzuzufügen.
The parameter 'Final Pass at constant Z' is available in the following options:
|
Nein |
|
Eins |
|
Zwei |
Berücksichtigen Sie:
-
Der Parameter definiert keine Überlängen auf dem Werkzeugweg.
-
Er verwendet kein Anfahr-Makro auf dem Werkzeugweg.
-
Das bearbeitete Profil muss geschlossen sein.

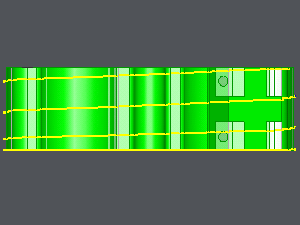

Ein letzter Durchgang wird in diesem Beispiel durchgeführt.
|
|
Die folgenden Parameter sind spezifisch für Konturfräsen oder Kontur Schlichten.
Erster Durchgang mit konstantem Z (für Konturfräsen)
Mit diesem Parameter ist es möglich, einen ersten Durchgang mit konstantem Z hinzuzufügen oder nicht.
Konstante Z Zustellung (für Kontur Schlichten)
|
Ja : GO2cam berechnet die Z-Zustellung neu, sodass die verschiedenen Durchgänge den gleichen Z-Wert haben. Wenn die Höhe der Insel oder die Bodentiefe nicht mit dem Z-Wert übereinstimmt, werden diese Flächen nicht bearbeitet. Es bleibt ein Z-Aufmaß auf diesen Flächen. |
|
Nein : GO2cam berechnet die Z-Zustellung neu, sodass alle Flächen bearbeitet werden. |
