Zyklus : Alle Standardzyklen

Dieser Befehl ermöglicht die Programmierung von Verrundungen oder Fasen am Boden der Tasche und/oder der Insel und von Konik an den Seiten der Tasche und/oder der Insel.

Zwei verschiedene Fälle werden dargestellt:

  1. Wenn auf einem Volumen gearbeitet wird, verwenden Sie die Volumenprofile : Setzen Sie ' Solidgeometrie berücksichtigen ' auf Ja , um die Werte für Konik, Verrundung und Fase direkt am Volumenmodell zu erhalten. In diesem Fall müssen die anderen Werte nicht ausgefüllt werden.

  2. Wenn auf 2D-Geometrie gearbeitet wird, setzen Sie ' Solidgeometrie berücksichtigen ' auf Nein .

Klicken Sie auf die benötigte Option, kombinieren Sie sie und überprüfen Sie die gewählte Option mit den dynamischen Symbolen.

Optionen Oben

Sieben Optionen sind für die obere Fläche der Tasche und ihre Inseln verfügbar:

Normal: keine Verrundung oder Fase

Verrundung : Radius wird sowohl an Tasche als auch an Inseln programmiert

Taschenverrundung : Radius wird nur an der Oberseite der Tasche programmiert

Inselverrundung : Radius wird nur an der Oberseite der Insel programmiert

Fase : Fase wird sowohl an Tasche als auch an Inseln programmiert

Taschenfase : Fase wird nur an der Oberseite der Tasche programmiert

Inselfase : Fase wird nur an der Oberseite der Insel programmiert

Optionen Seiten

Vier Optionen sind für die Flanken der Tasche und ihre Inseln verfügbar:

Normal: keine Verrundung oder Fase.

Konik : Konik wird sowohl an Tasche als auch an Inseln programmiert.

Konische Tasche : Konik wird nur an der Tasche programmiert.

Konische Insel : Konik wird nur an der Insel programmiert.

Optionen Boden

Sieben Optionen sind für den Boden der Tasche verfügbar:

Normal : keine Verrundung oder Fase

Verrundung : Radius wird sowohl an Tasche als auch an Inseln programmiert

Taschenverrundung : Radius wird nur am Taschenboden programmiert

Inselverrundung : Radius wird nur am Inselboden programmiert

Fase : Fase wird sowohl an Tasche als auch an Inseln programmiert

Taschenfase : Fase wird nur am Taschenboden programmiert

Inselfase : Fase wird nur am Inselboden programmiert

Abhängig von den gewählten Optionen sind einige Parameter, zugänglich oder nicht, zum Ausfüllen bereit:

Für Oben und Unten:

- Radius / Höhe : Geben Sie den Radiuswert ein, wenn Verrundung gewählt ist, geben Sie die Fasenhöhe ein, wenn Fase gewählt ist.

- Fasenwinkel: Winkel der Fase.

- Rauhigkeitswert: Wert der Stufe auf dem Konik.

Für einen Konturierungszyklus, negativer Radiuswert kann auch definiert werden, um eine umgekehrte Verrundung für eine 'Nut' mit einem Scheibenfräser zu bearbeiten.

Winkeloptionen :

Diese Option ist nicht verfügbar für die Z Wiederholzyklen .

Wenn ein Konik programmiert ist, können die Winkel auf zwei verschiedene Arten bearbeitet werden:

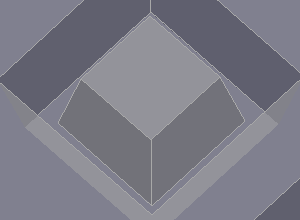

Runde Form

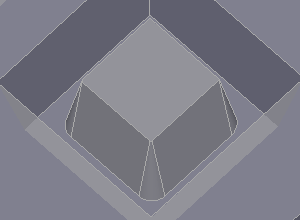

Scharfer Winkel
