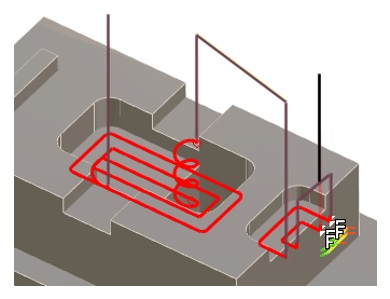

Dieser Zyklus wird zum Schruppen von Taschen verwendet, es ist fast zwingend erforderlich, die Schlichtdurchgänge mit einem anderen Taschenzyklus zu definieren.

Klassischer Prozess für die Taschenbearbeitung: Tasche (oder Tasche + Kontur) + Rest Tasche (oder Restschlichten) + eventuell Vorschlichten .

Viele Werkzeugwegoptionen werden dem Benutzer zur Verfügung gestellt:

• Fähigkeit, mehrere Taschen bearbeiten und Untertaschen nach Taschen, nach Bereichen oder nach Z-Ebenen.

• Strategien für die Nachbearbeitung des Taschenbodens und der Oberseite von Inseln.

• Der Werkzeugweg kann entweder für Fräsen im Gleichlauf oder im Kreuzgang sein oder optimiert werden.

• ermöglicht bis zu 100% Überlappung des Werkzeugdurchmessers.

• Sicherheit und Effizienz werden durch die automatische Eintauchbewegungen .

Dialogbereich

Parameter

Taschenstrategie

Bearbeitungsrichtung

Bearbeitungsmethode

Organisation

Z-Schritte berechnen

Z Zustellung (Ap)

Zustellung

Rest Insel

Rest Boden

Rest (Stufenreduktion)

Dicke

Überlappungsberechnung

seitl. Zustellung XY (%)

Überlappungswert (Ae)

BodenRauhigkeit

Aufmaße

Aufmaß in XY

Aufmaß in Z

Erweiterung

Erweiterung

Offene Bereiche…

Dialogbereich

Parameter

Sicherheit (in Z)

Sicherheitsebene SE

Sicherheitsabstand

Anfahren und Rückzug in Z

Anfahrhöhe

Rückzugshöhe

Rückzugshöhe am Ende

Z Eintauchen

Eintauchen

Min. Helixradius

Min. Einstechbreite

Min.Bearb.Bereich

Eintauchwinkel

Eilgangverwaltung

Bewegungen: Eilgang, G1 Fmax, G0/G1 Fmax

Abhebeabstand

% Eilgang Schwellwert

Sicherheit (in XY)

XY Sicherheitsabstand

Dialogbereich

Parameter

Schnittbedingungen

Qualität

Schnittgesch. Vc

Vorschub pro Zahn

Spindeldrehrichtung

Ebene

Spindeldrehzahl n

Vorschubeinheit

Zustellvorschub

Eintauchvorschub

Getriebestufe

Kühlungsnummer

Spezifische Kühlung

Werkzeugnummerierung

Werkzeugnummer

spezifische Nummer

Länge komp. Nummer

Korrekturregister Durchmesser

Benutzerfelder

Kommentar

Überwachung

Fräseinstellung

Dialogbereich

Parameter

Verhalten bei Spannmitteln und Komponenten

Spalt Prüfung

Abstand XY

Sicherheitsbereich

Abstand Z

Werkzeugwegoptimierung

Restzonen Toleranz

Maximale Überlappung

Koeff der Vorschubreduktion

Maximale Überlappung %

Verrundungen

Schleifenradius

Mindest Radius

Splineberechnung

Splinetoleranz

Auflösen in

Oben, Unten und Seiten

Oben: Radius / Fase

Oben: Fasenwinkel

Seite: Konisch

Rauhigkeit / Stufenhöhe

Unten: Radius / Fase

Unten: Fasenwinkel

Solidgeometrie berücksichtigen
